01020078Z

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 夹 Cartridge 15A 通孔安装 8.38mm(长度)*8.08mm(高度)
供应商型号: 01020078Z-ND
供应商: Digi-Key
标准整包数: 1

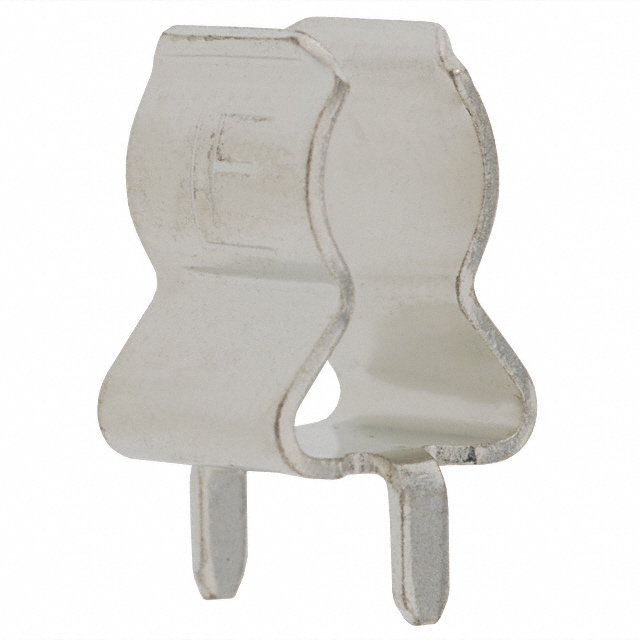

LITTELFUSE 保险丝座和保险丝夹 01020078Z

01020078Z概述

    Cartridge Fuse Clips 102/122 系列电路板安装保险丝夹

    1. 产品简介


    Cartridge Fuse Clips 102/122 系列是一种用于直径为 1/4 英寸的保险丝的电路板安装夹。它们广泛应用于各种需要高电流保护的应用场合,如电源供应系统、工业设备和消费电子产品等。

    2. 技术参数


    - 保险丝长度:0.750 英寸(1/4 英寸直径)
    - 电流等级:102 系列最大 15 安培;122 系列最大 30 安培
    - 适用保险丝型号:312, 313, 314, 326, 505, 506, 508 系列
    - 尺寸:
    - 直接引脚:长度 10.67 mm (0.42"),宽度 7.11 mm (0.28")
    - 弯曲引脚:长度 7.87 mm (0.31"),宽度 7.11 mm (0.28")

    3. 产品特点和优势


    - 高电流承载能力:102 系列最高可承受 15 安培,122 系列最高可承受 30 安培,适用于高电流应用。
    - 材料选择多样:提供弹簧黄铜、铜镍合金和铍铜等多种材料选项,满足不同应用需求。
    - 兼容多种保险丝型号:适用于多个系列的保险丝,具有良好的通用性。
    - 可靠的连接性能:采用耳式和无耳式设计,确保稳定可靠的电气连接。

    4. 应用案例和使用建议


    - 电源供应系统:在电源供应系统中,这些保险丝夹能够有效保护电路免受过载和短路的影响。
    - 工业设备:在工业设备中,这些保险丝夹能够提高系统的可靠性和安全性。
    - 消费电子产品:在消费电子产品中,这些保险丝夹能够保护电路板免受异常电流的损害。
    使用建议:
    - 在安装过程中,确保保险丝正确插入夹子中,以确保良好的电气接触。
    - 定期检查保险丝的状态,及时更换损坏或烧毁的保险丝,以保持系统的正常运行。

    5. 兼容性和支持


    - 兼容性:适用于直径为 1/4 英寸的多种保险丝型号。
    - 支持和服务:Littelfuse 提供详尽的技术文档和样品,用户可以根据需要选择合适的型号进行测试和验证。

    6. 常见问题与解决方案


    - 问题 1:保险丝夹接触不良。
    - 解决方案:检查保险丝是否正确插入夹子中,确保夹子与保险丝紧密接触。
    - 问题 2:保险丝夹出现腐蚀现象。
    - 解决方案:清洁保险丝夹表面,使用适当的防腐蚀剂进行处理。

    7. 总结和推荐


    总体而言,Cartridge Fuse Clips 102/122 系列是一款高性能的保险丝夹,适用于多种高电流应用场合。其高电流承载能力、材料选择多样性和良好的兼容性使其在市场上具有很强的竞争力。推荐在需要高可靠性和安全性的应用中使用这些保险丝夹。

01020078Z参数

参数
保险丝类型 Cartridge
额定电流 15A
保险丝座类型
长*宽*高 8.38mm(长度)*8.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

01020078Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

01020078Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 01020078Z 01020078Z数据手册

01020078Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7595 ¥ 14.8678
5+ $ 1.4582 ¥ 12.3218
10+ $ 1.2636 ¥ 10.6774
50+ $ 1.0482 ¥ 8.8577
100+ $ 0.9313 ¥ 7.794
250+ $ 0.837 ¥ 7.0042
500+ $ 0.7717 ¥ 6.4578
1000+ $ 0.7112 ¥ 5.9515
5000+ $ 0.6434 ¥ 5.3842
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.86
直接购买
加入购物车
