CCMR05.6TXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 600V 慢速熔断 Cartridge 5.6A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: 576-CCMR05.6TXP
供应商: Mouser
标准整包数: 1

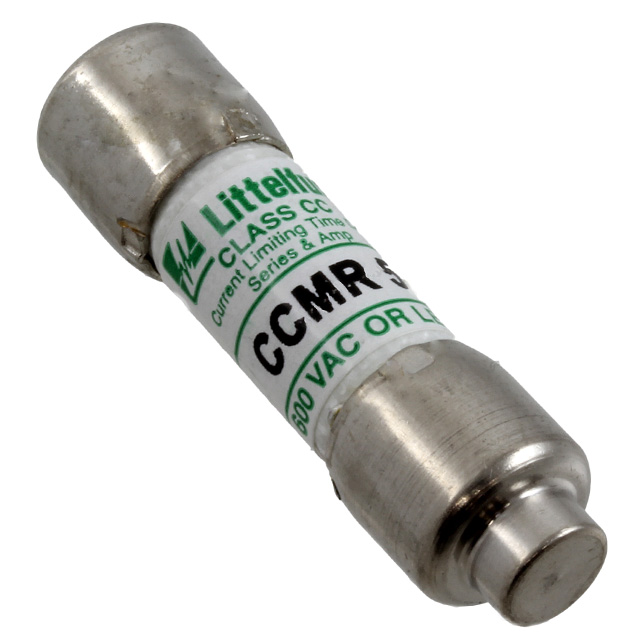

LITTELFUSE 熔断保险丝 CCMR05.6TXP

CCMR05.6TXP概述

    POWR-GARD® CCMR系列熔断器技术手册

    产品简介


    POWR-GARD® CCMR系列熔断器是一种设计用于空间节约和电机保护的高端熔断器。它具有双元素、延时等特点,能够承受小电机的启动电流,适合多种电机及分支电路的保护。这款熔断器在600伏交流电压下工作,适用于2/10安培至60安培范围内的电流,是市场上最紧凑的60安培、600伏特等级的熔断器。

    技术参数


    POWR-GARD® CCMR系列熔断器的技术参数如下:
    - 电压额定值:
    - 交流电压:600V
    - 直流电压:250V(CCMR 2/10 – 2A)
    - (CCMR 41/2– 10A)
    - (CCMR 35– 60A)
    - 300V(CCMR 21/4– 4A)
    - 500V(CCMR 12– 30A)
    - 电流额定值: 2/10 – 60A
    - 分断能力:
    - 交流:200 kA(rms对称)
    - 300 kA(Littelfuse自认证)
    - 直流:20 kA
    - 认证:
    - 交流标准:248-4, Class CC
    - UL认证:2/10-30A(E81895)
    - 标准:248, Class CD
    - UL认证:35-60A(E81895)
    - CSA认证(LR29862)
    - 直流:Littelfuse自认证
    - 环保: RoHS合规(除35-60A)
    - 原产国: 墨西哥

    产品特点和优势


    POWR-GARD® CCMR系列熔断器具备多项独特的性能特点:
    - POWR-PRO® 性能表现
    - 极具限流性
    - 电流额定值最高可达60安培
    - 分断能力高达300kA(Littelfuse自认证)

    应用案例和使用建议


    POWR-GARD® CCMR系列熔断器广泛应用于电机和电机分支电路保护,特别适合用于小型电机的持续启动电流保护。具体应用场景包括但不限于:
    - 电机保护
    - 电机分支电路保护
    在使用这些熔断器时,建议遵循制造商的使用指南,以确保最佳性能和可靠性。此外,在极端环境下使用时,需注意温度补偿,确保电流稳定。

    兼容性和支持


    POWR-GARD® CCMR系列熔断器与以下系列的熔断器保持良好的兼容性:
    - LFC600系列
    - L60030C系列
    - LFPSC Touch-Safe系列(仅限2/10-30A)
    - 571/572面板安装系列(仅限2/10-30A)
    制造商提供全面的技术支持和售后服务,帮助客户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:熔断器在低电流条件下频繁跳闸
    - 解决方法: 检查负载是否过载,更换合适额定值的熔断器。
    - 问题:熔断器失效时间异常短
    - 解决方法: 确保工作环境符合制造商规定的工作条件,更换新的熔断器。

    总结和推荐


    POWR-GARD® CCMR系列熔断器是一款高性能的熔断器,具有极高的限流能力和宽泛的电流范围,适用于各种电机和电机分支电路的保护。在面对极端工作环境时,表现出色且可靠性高。因此,我们强烈推荐在电机及相关电路保护中使用POWR-GARD® CCMR系列熔断器。
    该产品以其出色的性能和广泛的适用性在市场上具有很强的竞争力,能够满足不同客户的需求。我们建议您详细阅读手册并参考推荐的配套产品,以便更好地利用POWR-GARD® CCMR系列熔断器的各项优势。

CCMR05.6TXP参数

参数
保险丝类型 Cartridge
熔断 I²t -
额定电流 5.6A
熔断电流 -
额定电压-AC 600V
额定电压-DC 250V
熔断特性 慢速熔断
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
包装方式 散装

CCMR05.6TXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

CCMR05.6TXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE CCMR05.6TXP CCMR05.6TXP数据手册

CCMR05.6TXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
