首页  >  产品百科  >  KLDR.500HXP

KLDR.500HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 600V 慢速熔断 Cartridge 500mA 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: TS-KLDR.500HXP
供应商: 海外现货
标准整包数: 100

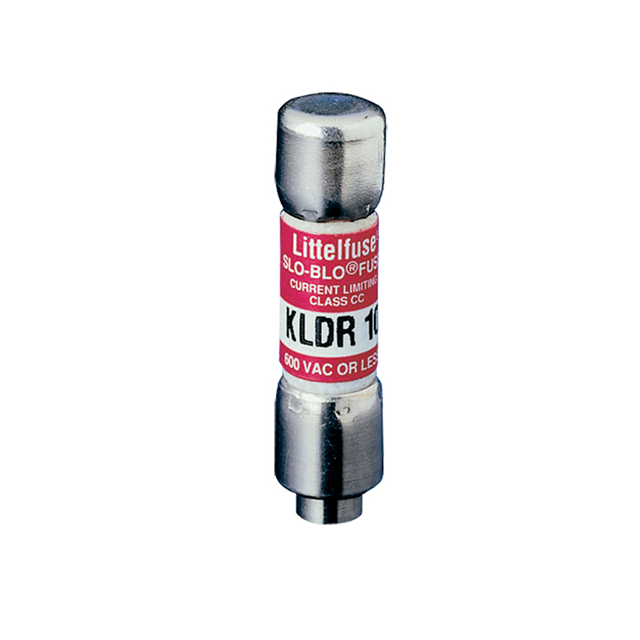

LITTELFUSE 熔断保险丝 KLDR.500HXP

KLDR.500HXP概述

    # POWR-GARD® KLDR系列熔断器技术手册解析

    产品简介


    基本介绍
    KLDR系列熔断器是Littelfuse公司推出的Class CC等级熔断器,专为需要高可靠性和短路保护的应用场景设计。该系列产品能够在交流电压600伏特和直流电压300伏特下运行,额定电流范围从1/10安培到30安培,具有时间延迟功能。KLDR熔断器广泛应用于电机控制回路、变压器保护、电磁线圈以及类似的电感型负载保护中。
    主要功能
    KLDR熔断器的主要功能是提供过流保护,特别针对短时间内可能出现的大电流冲击(如启动电机时的浪涌电流)。此外,它还能有效限制短路电流,减少系统损坏的风险。
    应用领域
    KLDR熔断器适用于多种工业和商业设备,包括但不限于:
    - 控制变压器保护
    - 电机控制器及接触器保护
    - 变频器输入端保护
    - 其他需要高过载能力的场合

    技术参数


    以下是KLDR系列熔断器的一些关键技术和性能参数:
    | 参数项 | 描述 |

    | 额定电压(交流) | 600伏特 |
    | 额定电压(直流) | 300伏特 |
    | 额定电流 | 1/10安培至30安培 |
    | 短路中断能力 | 交流:200千安,直流:20千安 |
    | 封装材料 | 身体:密胺 |
    罩盖:镀镍黄铜 |
    | 重量 | 0.019磅(约8.62克) |
    | 安全认证 | UL标准248-4 Class CC |
    | RoHS合规性 | 符合RoHS标准 |

    产品特点和优势


    特点
    1. 符合UL和CSA标准:KLDR熔断器完全符合国际安全标准,确保产品在全球范围内广泛应用。
    2. 最小体积:Class CC熔断器是市场上同类产品中最小的600伏特、200kA中断能力的分支电路保护熔断器之一。
    3. 防误用设计:熔断器设计有拒绝特性,防止安装低中断等级或低电压等级的熔断器。
    4. 高电流限制:通过极高的电流限制性能,大大减少了短路故障引起的损害。
    优势
    - 卓越的可靠性:在面对极端工作条件时表现出色,延长设备寿命。
    - 紧凑设计:占用空间小,适合空间有限的设计项目。
    - 易于维护:明确的熔断指示有助于快速定位并更换故障部件。

    应用案例和使用建议


    典型应用案例
    1. 电机控制柜保护:在电机启动过程中产生的大电流可以通过KLDR熔断器有效管理,避免对系统造成破坏。
    2. 变压器保护:对于需要频繁操作的小型配电变压器,KLDR能够有效地吸收瞬态能量,防止设备过热。
    使用建议
    - 在选择具体型号时,务必根据实际负载需求精确匹配额定电流值。
    - 定期检查熔断器状态,一旦发现异常应及时更换以保证系统的连续稳定运行。
    - 确保熔断器安装位置通风良好,避免因高温影响导致熔断器失效。

    兼容性和支持


    KLDR系列熔断器与大多数主流品牌的标准尺寸熔断器座兼容,可直接替换传统熔断器。Littelfuse还提供了详尽的技术文档和支持服务,包括安装指南、维护手册和技术咨询热线,帮助用户更好地利用这一产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁烧毁 | 检查负载是否超出了熔断器的额定电流 |
    | 安装后不触发保护功能 | 确认连接正确无误且熔断器规格匹配 |
    | 工作温度超出推荐范围 | 调整环境温度或加装散热装置 |

    总结和推荐


    综上所述,KLDR系列熔断器凭借其紧凑的设计、可靠的性能和广泛的适用性,在工业控制领域展现出强大的竞争力。无论是用于电机保护还是配电系统防护,KLDR都能提供优异的解决方案。因此,我们强烈推荐此款产品给需要高性能熔断器的专业用户。
    如果您正在寻找一款既能节省空间又能提供强大保护能力的熔断器,那么KLDR无疑是您的理想选择。它不仅能够满足严格的安全要求,还能显著提升整个系统的稳定性与安全性。

KLDR.500HXP参数

参数
熔断 I²t -
额定电流 500mA
熔断电流 -
额定电压-AC 600V
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Cartridge
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
包装方式 散装

KLDR.500HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KLDR.500HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE KLDR.500HXP KLDR.500HXP数据手册

KLDR.500HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 19.6298 ¥ 166.8533
库存: 2600
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 16685.33
