045202.5MRSN

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 15A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 2.5A SMD,6.1X2.7MM 贴片安装 6.1mm*2.69mm*2.69mm
供应商型号: ZT-045202.5MRSN
供应商: 海外现货
标准整包数: 1

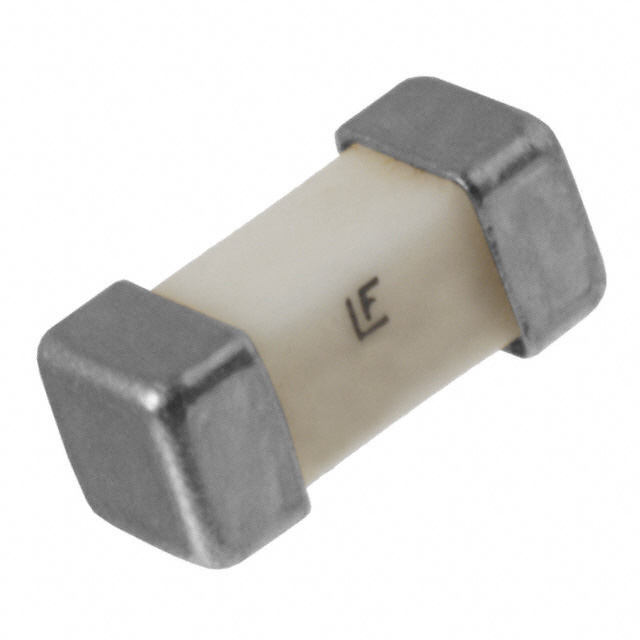

LITTELFUSE 熔断保险丝 045202.5MRSN

045202.5MRSN概述

    NANO2® Slo-Blo® Fuse (452/454 Series) 技术手册

    产品简介


    NANO2® Slo-Blo® 系列是专为高可靠性和紧凑设计而开发的表面贴装保险丝。该系列涵盖了电流范围从 0.375A 到 12A 的多种型号,广泛应用于笔记本电脑、LCD 显示器、电源供应、网络设备等领域。独特的延时特性使得这些保险丝能够承受启动时的大电流冲击,有效避免误跳闸,从而提高了系统的稳定性和可靠性。

    技术参数


    NANO2® Slo-Blo® 系列的技术参数如下:
    - 电流范围:0.375A 至 12A
    - 电压等级:125V 或 75V
    - 断路能力:125V 下最大 50A,在 75V 下最大 100A
    - 温度范围:工作温度 -55°C 至 125°C
    - 冷态电阻:依据电流不同,范围从 0.0105Ω 至 123.83Ω
    - 熔断时间(2t):在额定电流的 8ms 时间内测量,范围从 0.0186A²·s 至 137.34A²·s
    - 开路时间(秒):当电流为 100%、200%、300% 和 800% 额定值时,开路时间范围分别为 4小时、1秒至60秒、0.2秒至3秒以及 0.002秒至0.1秒

    产品特点和优势


    - 小巧尺寸:适合紧凑设计的应用场景
    - 宽泛的电流范围:涵盖广泛的电流需求
    - 良好的工作温度适应性:能够在极端环境下保持性能稳定
    - 低温度再定型:在低温条件下仍能保持良好性能
    - 符合环保标准:RoHS 合规且无卤素

    应用案例和使用建议


    NANO2® Slo-Blo® 系列常用于以下设备和系统:
    - 笔记本电脑:确保电池充电电路安全
    - LCD/PDP 显示器:提供可靠的背光保护
    - 工业设备:保障工厂自动化设备的稳定运行
    - 通信系统:保护电信基础设施免受电流过载影响
    使用建议:
    - 确保安装时遵循正确的焊接条件以防止损坏。
    - 在高温环境中使用时,注意温度再定型,以维持最佳性能。

    兼容性和支持


    NANO2® Slo-Blo® 系列已通过多项标准认证,包括 E10480 和 29862。此外,产品还提供两种包装选项:12mm 带盘和 1000 片/5000 片的带盘卷。制造商还提供了详细的应用测试指导,确保用户可以正确安装和使用。

    常见问题与解决方案


    1. 问:如何选择正确的保险丝型号?
    - 答:根据实际工作电流和所需电压等级选择合适型号,参考技术参数表确定电流范围和电压等级。
    2. 问:保险丝出现频繁跳闸怎么办?
    - 答:检查电路是否存在瞬时大电流现象,如存在需增加限流电阻或采用更高电流容量的保险丝。
    3. 问:如何保证保险丝在高温环境下正常工作?
    - 答:确保安装符合相关标准的焊接条件,参考技术手册中的温度再定型曲线调整电路参数。

    总结和推荐


    NANO2® Slo-Blo® 系列表面贴装保险丝凭借其出色的稳定性和可靠性,在各类电子产品中表现出色。其独特的延时特性显著提升了系统的整体性能,特别是在需要承受启动时大电流冲击的应用场合中。建议在设计紧凑且要求高可靠性的电子系统时考虑使用该系列产品。

045202.5MRSN参数

参数
额定电压-AC 125V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 15A²S
额定电流 2.5A
熔断电流 -
长*宽*高 6.1mm*2.69mm*2.69mm
通用封装 SMD,6.1X2.7MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

045202.5MRSN厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

045202.5MRSN数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 045202.5MRSN 045202.5MRSN数据手册
