047301.5MXL

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 3.94A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1.5A 插件,D3.4XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: ZT-047301.5MXL
供应商: 海外现货
标准整包数: 1

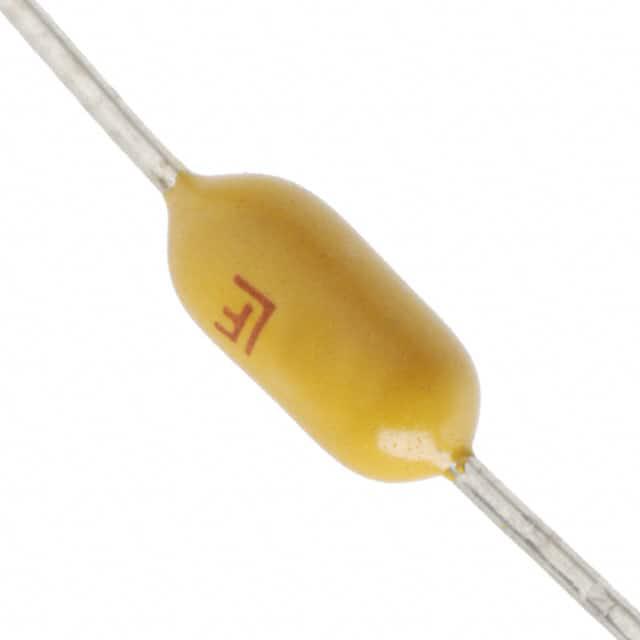

LITTELFUSE 熔断保险丝 047301.5MXL

047301.5MXL概述

    #

    产品简介


    PICO® II Slo-Blo® 熔断器是Littelfuse公司的一款高性能电子元器件,它结合了时间延迟特性和PICO®熔断器的可靠性能。该产品主要用于需要高度可靠性及稳定性的场合,广泛应用于如液晶显示器(LCD)、电视平板显示、照明系统、医疗设备以及工业设备等领域。

    技术参数


    | 额定电流 (A) | 电流代码 | 最大电压额定值 (V) | 分断能力 (A) | 冷态电阻 (Ω) | 熔化能量 (A²s) | 电压降 (mV) |
    ||
    | 0.375 | 0.375 | 125 | 50 | 1.7550 | 0.085 | 0.840 |
    | 0.500 | 0.500 | 125 | 1.1370 | 0.210 | 0.775
    | 0.750 | 0.750 | 125 | 0.4900 | 0.760 | 0.429
    | 1.00 | 1.00 | 125 | 0.3000 | 2.010 | 0.353
    | 1.50 | 1.50 | 125 | 0.1170 | 3.940 | 0.208
    | 2.00 | 2.00 | 125 | 0.0720 | 7.600 | 0.180
    | 2.25 | 2.25 | 125 | 0.0640 | 9.280 | 0.164
    | 2.50 | 2.50 | 125 | 0.0520 | 13.00 | 0.153
    | 3.00 | 3.00 | 125 | 0.0380 | 21.00 | 0.140
    | 3.50 | 3.50 | 125 | 0.0240 | 26.80 | 0.094
    | 4.00 | 4.00 | 125 | 0.0200 | 35.00 | 0.086
    | 5.00 | 5.00 | 125 | 0.0133 | 54.80 | 0.074
    | 7.00 | 7.00 | 125 | 0.0092 | 105.00 | 0.070
    性能参数
    - 工作温度范围:-60°C 至 +125°C
    - 支持的电气特性包括高涌流承受能力和宽电流范围(0.375A - 7A)
    - 符合RoHS标准且无卤素
    电气特性
    - 开启时间(%额定电流):
    - 100%:4小时,最小
    - 200%:1秒,最小;60秒,最大
    - 300%:0.2秒,最小;3秒,最大
    - 800%:0.002秒,最小;0.1秒,最大

    产品特点和优势


    PICO® II Slo-Blo® 熔断器具有以下独特功能和优势:
    - 增强的浪涌承受能力
    - 小巧的尺寸
    - 广泛的电流额定值范围
    - 符合RoHS标准,无卤素
    - 宽泛的工作温度范围
    - 低温度重率定
    这些特点使得该产品在多种高要求应用中表现出色,尤其适合需要高可靠性和高安全性的场景,如医疗和工业设备。

    应用案例和使用建议


    应用场景
    - 平板显示器电视
    - LCD显示器
    - 照明系统
    - 医疗设备
    - 工业设备
    使用建议
    - 在应用前进行充分测试,以确保满足特定需求。
    - 考虑到不同应用中的环境因素,选择合适的电流和电压等级。
    - 对于需要频繁维修或更换的场合,考虑使用更高频率的产品。

    兼容性和支持


    PICO® II Slo-Blo® 系列熔断器的多个型号符合不同的认证标准,可应用于多种设备和系统中。具体认证信息见表中 "Agency Approvals" 栏目。

    常见问题与解决方案


    问题一:如何确保熔断器的正确安装?
    解决方案:
    - 按照技术手册中的建议参数进行焊接操作。
    - 确保熔断器放置位置合理,避免因热膨胀导致的压力。
    问题二:在极端条件下熔断器可能失效?
    解决方案:
    - 在使用前评估并理解产品的温度和湿度极限,必要时采用外部保护措施。
    - 对于特定的应用环境,咨询技术支持团队以获取更多指导。

    总结和推荐


    综上所述,PICO® II Slo-Blo® 系列熔断器凭借其高可靠性、增强的浪涌承受能力和广泛的应用范围,成为市场上极具竞争力的产品。我们强烈推荐该系列熔断器用于那些对可靠性有严格要求的应用场合。用户应根据具体的应用需求选择合适的型号,并确保在安装和使用过程中遵循制造商的指导。

047301.5MXL参数

参数
额定电流 1.5A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 3.94A²S
长*宽*高 7.11mm(长度)
通用封装 插件,D3.4XL7.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

047301.5MXL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

047301.5MXL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 047301.5MXL 047301.5MXL数据手册

047301.5MXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
