01500312H

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 支座 Cartridge 15A 导线安装,自由悬挂,通孔安装
供应商型号: CSJ-ST66395301
供应商: 海外现货
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 01500312H

01500312H概述


    产品简介

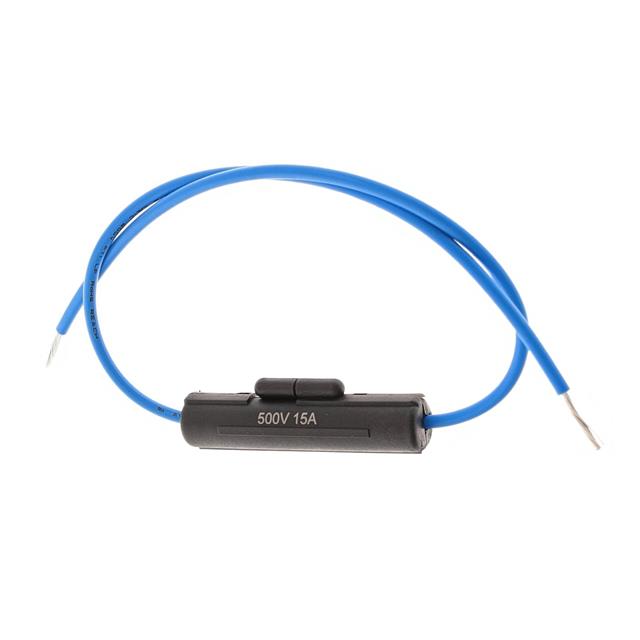

    Littelfuse 1503系列1/4" x 1-1/4"直插式保险丝座 是一种用于保护电路免受过载和短路影响的电子元件。这类保险丝座适用于多种应用场合,如照明设备、电源供应系统等。该产品通过提供快速安装和可靠的电路保护,成为许多工程师和制造商的首选。

    技术参数


    - 额定电压: 500 VAC/VDC
    - 额定电流: 15 A
    - 保险丝类型: 1/4" x 1-1/4"
    - 保险丝夹: 锡镀黄铜
    - 电线规格:
    - 150312型号:16 AWG(UL 1230,105°C)
    - 150322型号:18 AWG(UL 3321,150°C)
    - 电线颜色:
    - 150312型号:蓝色
    - 150322型号:黑色、裸铜(绿、红、蓝、红)
    - 材料: 单体热塑性塑料
    - 阻燃等级: UL94 V-0
    - 存储温度: -40°C 至 80°C
    - 工作温度: -55°C 至 85°C

    产品特点和优势


    1. 高电压额定值: 500 VAC/VDC 的高电压额定值,使其适用于各种功率应用。
    2. 预装配电线: 线头已预先连接至保险丝夹,便于快速组装。
    3. 单体模制结构: 单体设计提高了整体强度和可靠性。
    4. 认证: 符合 UL/CSA 4248.1 认证标准。

    应用案例和使用建议


    应用案例
    该保险丝座广泛应用于照明系统和电源供应系统。例如,在LED照明系统中,它能够有效防止过载导致的故障,确保系统的稳定运行。此外,它也常用于各类电源适配器中,以增强安全性。
    使用建议
    - 在安装前,务必检查电线规格是否符合您的应用需求。
    - 建议定期检查保险丝的状态,以确保电路的安全运行。
    - 若需定制特殊规格的产品,可联系 Littelfuse 进行咨询。

    兼容性和支持


    - 兼容性: 该产品可与多种1/4" x 1-1/4"规格的保险丝配合使用。
    - 支持: Littelfuse 提供详尽的技术文档和样品,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 保险丝频繁烧断。
    - 解决方案: 检查电路负载是否过大,确认电线规格是否匹配。
    2. 问题: 安装后无法正常工作。
    - 解决方案: 检查接线是否正确,确保所有连接点牢固无误。
    3. 问题: 保险丝座出现损坏。
    - 解决方案: 请立即停止使用并更换新的保险丝座,以免造成更大损失。

    总结和推荐


    Littelfuse 1503系列1/4" x 1-1/4"直插式保险丝座 是一款高性能的电路保护装置,具备高电压额定值、预装配电线及单体模制结构等显著优势。适用于多种工业和消费电子产品,如照明系统和电源适配器。对于需要可靠电路保护的应用场景,强烈推荐使用这款产品。

01500312H参数

参数
额定电流 15A
保险丝座类型 支座
保险丝类型 Cartridge
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

01500312H厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

01500312H数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 01500312H 01500312H数据手册
