40005000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 2.17A²S 130A 慢速熔断 Board Mount (Cartridge Style Excluded) 500mA 插件 通孔安装 8.5mm*4mm*8mm
供应商型号: CGC-40005000000
供应商: 海外现货
标准整包数: 1

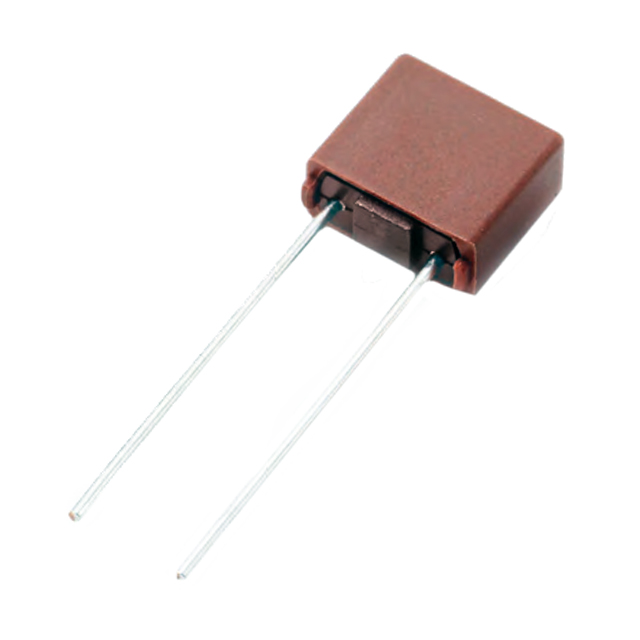

LITTELFUSE 熔断保险丝 40005000000

40005000000概述


    产品简介


    400系列TE5®保险丝是一种时延型子微型保险丝,专为过电流保护而设计。该保险丝符合IEC 60127-3标准,并适用于250V的额定电压。主要应用于电池充电器、消费电子产品、电源供应器及工业控制器等领域。

    技术参数


    基本规格
    - 认证机构批准范围: E67006 (0.50A - 6.3A)
    - 工作电压: 250V
    - 熔断能力: 最大130A @ 250VAC
    - 工作温度范围: -40°C 至 +85°C
    - 湿度条件: 年平均相对湿度75%,最高95%
    电气特性
    | 额定电流 (A) | 熔断容量 (A) | 临界电阻 (Ω) | 电压降 (mV) | 能量熔断积分 (A²s) |

    | 0.5 | 130 | 0.195 | 165 | 2.170 |
    | 0.8 | 130 | 0.100 | 116 | - |
    | 1.0 | 130 | 0.081 | 89 | - |
    | 1.25 | 130 | 0.056 | 76 | - |
    | 1.6 | 130 | 0.038 | 76 | - |
    | 2.0 | 130 | 0.029 | 75 | - |
    | 2.5 | 130 | 0.022 | 61 | - |
    | 3.15 | 130 | 0.017 | 55 | - |
    | 4.0 | 130 | 0.012 | 65 | - |
    | 5.0 | 130 | 0.010 | 56 | - |
    | 6.3 | 130 | 0.007 | 48 | - |
    时间-电流曲线
    - 电流-时间特性:
    - 150%额定电流:最小1小时
    - 210%额定电流:最大120秒
    - 275%额定电流:最小400ms,最大10秒
    - 400%额定电流:最小150ms,最大3秒
    - 1000%额定电流:最小20ms,最大150秒

    产品特点和优势


    - 环保特性:无卤素、无铅、符合RoHS标准。
    - 空间效率:减少PCB空间需求。
    - 安装方式多样:直接焊锡或插件式安装。
    - 高可靠性:低内部电阻,防震、防冲击。
    - 认证标准:符合国际认证,如UL/CSA/NMX 248-1 和 IEC/EN/J/K 60127-1。

    应用案例和使用建议


    应用案例
    - 电池充电器:确保充电过程的安全稳定。
    - 消费电子产品:提供电路保护,延长产品使用寿命。
    - 电源供应器:防止过载导致的损坏。
    使用建议
    - 波峰焊接参数:
    - 预热温度:最低100°C,最高150°C
    - 预热时间:60-180秒
    - 波峰焊接温度:最高260°C
    - 焊接时间:2-5秒
    - 手焊参数:
    - 焊铁温度:350°C ±5°C
    - 加热时间:最多5秒

    兼容性和支持


    - 兼容性:与各种PCB组装工艺兼容。
    - 支持信息:提供标准的手册和技术支持,以及相应的焊接参数指南。

    常见问题与解决方案


    - Q1: 如何正确选择额定电流?
    - A1: 根据应用的具体要求和电路中的最大预期电流来选择合适的额定电流。确保不超过保险丝的最大额定电流。

    - Q2: 保险丝更换时应注意什么?
    - A2: 确保断电后再进行更换操作。根据实际需求选择符合规格的替换品,确保电路正常运行。

    总结和推荐


    400系列TE5®保险丝以其卓越的可靠性和广泛的适用范围,成为过电流保护的理想选择。该保险丝不仅在安全性上表现出色,而且在多种应用领域都展现了强大的适应能力。鉴于其广泛的适用性、可靠的性能以及详尽的技术支持,强烈推荐使用此产品。
    对于需要在复杂环境下工作的电路,这款保险丝提供了理想的解决方案。无论是消费电子还是工业控制领域,400系列TE5®保险丝都是一个非常值得信赖的选择。

40005000000参数

参数
熔断 I²t 2.17A²S
额定电流 500mA
熔断电流 130A
额定电压-AC 250V
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 8.5mm*4mm*8mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

40005000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

40005000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 40005000000 40005000000数据手册

40005000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
