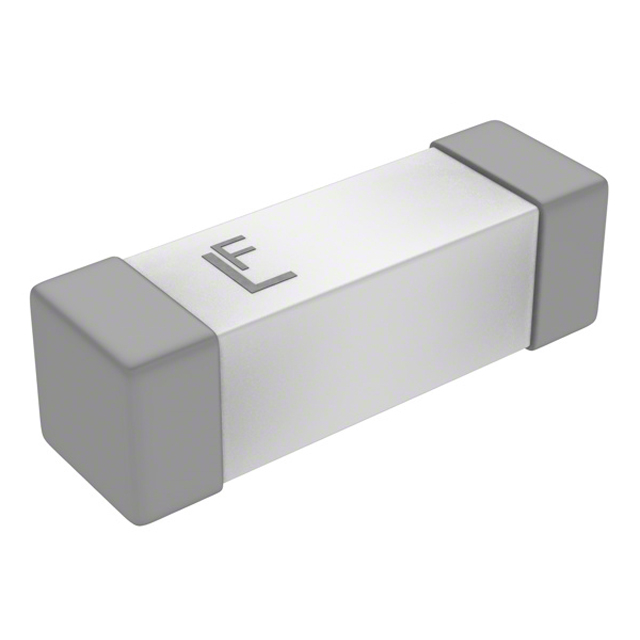

04643.15DR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 8.05A²S 100A 快速熔断 Board Mount (Cartridge Style Excluded) 3.15A SMD,12.1X4.5MM 贴片安装 12.1mm*4.5mm*4.5mm
供应商型号: 04643.15DR
供应商: 国内现货
标准整包数: 1
LITTELFUSE 熔断保险丝 04643.15DR

04643.15DR概述

    464 系列快熔式表面贴装保险丝

    产品简介


    464 系列快熔式表面贴装保险丝是一种采用纳米技术制造的高性能陶瓷保险丝,符合 IEC 60127-4 标准。该标准涵盖了全球广泛接受的通用模块化保险丝(UMF),无需额外的国家特定偏差。其主要功能包括快速反应、高电压额定值和卓越的耐久性。这种保险丝广泛应用于电源供应、照明系统、白色家电和工业设备等领域。

    技术参数


    | 额定电流 (A) | 额定电压 (V) | 开路电压降 (mV) | 融断时间 (A2s) |
    ||
    | 0.5 | 250 | - | 0.22 |
    | 0.8 | 250 | - | 0.308 |
    | 1.0 | 250 | - | 0.51 |
    | 1.25 | 250 | - | 0.98 |
    | 1.6 | 250 | - | 1.15 |
    | 2.0 | 250 | - | 2.48 |
    | 2.5 | 250 | - | 3.99 |
    | 3.15 | 250 | - | 8.05 |
    | 4.0 | 250 | - | 13.85 |
    | 5.0 | 250 | - | 23.6 |
    | 6.3 | 250 | - | 35.912 |
    电气特性:
    - 额定电流范围:0.5A 至 6.3A
    - 工作电压:250VAC
    - 最大开路电压降:250mV
    - 融断时间:125% 额定电流时最少为1小时;200% 额定电流时最多为2分钟;1000% 额定电流时最少为0.001秒,最多为0.01秒
    - 潮湿敏感度等级:1级(J-STD-020)
    工作环境:
    - 工作温度范围:-55°C 至 125°C

    产品特点和优势


    - 快速熔断响应:能在短时间内响应过载情况,保护电路不受损害。
    - 高额定电压:适用于多种高电压应用环境。
    - 环保材料:RoHS合规且无卤素,符合低电压指令(LVD)和电气设备安全法规。
    - 高可靠性:通过严格的机械冲击、振动、热冲击和盐雾测试。

    应用案例和使用建议


    - 应用案例:在电源供应和白色家电中,464系列保险丝可有效保护电路免受过载影响。例如,在家庭空调设备中,该保险丝可以防止电流过大引起的火灾风险。
    - 使用建议:为了确保最佳性能,应将保险丝安装在良好的散热环境中。对于焊接工艺,应遵循预热曲线并避免超过最高峰值温度。

    兼容性和支持


    - 兼容性:464系列保险丝与其他标准电气设备兼容,适合用于广泛的应用领域。
    - 支持和服务:Littelfuse提供详细的技术支持和产品文档,用户可以通过官方网站获取更多信息和支持。

    常见问题与解决方案


    1. 问题:保险丝频繁烧毁?
    - 解决方案:检查电路是否存在短路或过载问题,必要时更换更大额定电流的保险丝。
    2. 问题:保险丝响应时间慢?
    - 解决方案:确认保险丝的额定电流与实际应用相匹配,考虑更换快速响应的保险丝型号。

    总结和推荐


    464系列快熔式表面贴装保险丝以其快速响应能力、高电压额定值和环保特性成为许多关键应用领域的理想选择。结合其广泛的认证和严格的质量控制,这款保险丝非常适合需要高可靠性和高精度保护的应用场合。强烈推荐使用464系列保险丝以确保电路的安全和稳定运行。

04643.15DR参数

参数
熔断电流 100A
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 8.05A²S
额定电流 3.15A
长*宽*高 12.1mm*4.5mm*4.5mm
通用封装 SMD,12.1X4.5MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

04643.15DR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

04643.15DR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 04643.15DR 04643.15DR数据手册

04643.15DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.875
1500+ ¥ 3.72
3000+ ¥ 3.658
6000+ ¥ 3.534
库存: 1500
起订量: 500 增量: 1500
交货地:
最小起订量为:500
合计: ¥ 1937.5
