0234002.MXBP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 9.97A²S 中速熔断 Cartridge,Glass 2A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 576-0234002.MXBP
供应商: Mouser
标准整包数: 1

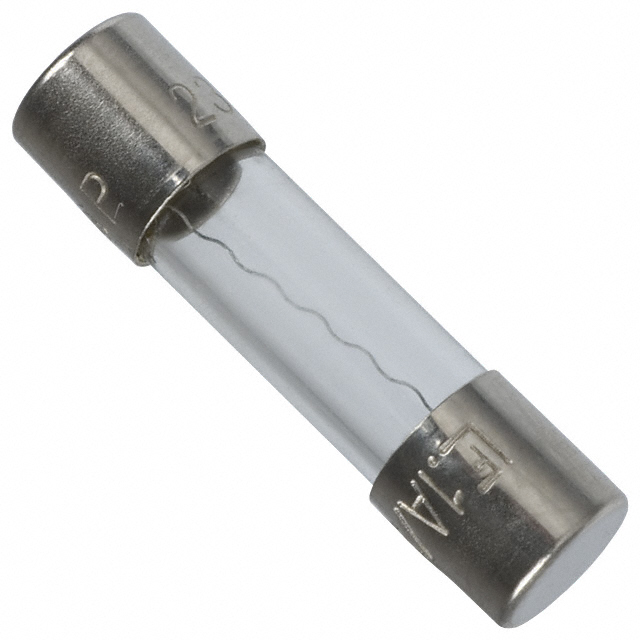

LITTELFUSE 熔断保险丝 0234002.MXBP

0234002.MXBP概述

    5×20 mm Medium-Acting Axial Lead & Cartridge Fuses: 234 Series

    1. 产品简介


    类型与功能:
    Littelfuse公司的234系列为5×20 mm中速保险丝,具有轴向引脚和管状设计,适用于各种设备和电路中的补充保护。它采用玻璃(1-3.5A)和陶瓷(4-10A)材料制成,符合UL、CSA和ANCE 248-1和248-14标准。
    应用领域:
    这些保险丝适用于家用电器或利用设备,用于提供单个组件或内部电路的个体保护。

    2. 技术参数


    | 参数 | 描述 |

    | 电流范围 | 1A - 10A |
    | 额定电压 | 250V |
    | 断流能力 | 100A @ 250 VAC, 10000A @ 125 VAC |
    | 冷态电阻 | 0.0107 Ω(10A) |
    | 熔化时间 | 1小时至最大2.25秒(1-3.5A),1小时至最大4秒(4-10A) |
    | 形状 | 玻璃体(1-3.5A),陶瓷体(4-10A) |

    3. 产品特点和优势


    - 符合标准:满足UL、CSA和ANCE 248-1及248-14标准,确保安全性。
    - 多材料选择:玻璃体适合小电流(1-3.5A),陶瓷体适合大电流(4-10A)。
    - RoHS合规:采用无铅材料,符合环保要求。
    - 多种包装:提供散装和带盘式包装,方便不同应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 家用电器:如冰箱、洗衣机等需要对特定部件进行保护的场合。
    - 利用设备:例如电机驱动系统,防止过载。
    使用建议:
    - 在焊接过程中,注意温度控制,避免超过260℃的焊料温度。
    - 确保预热时间和冷却时间适中,推荐预热时间为60-180秒。
    - 不建议采用红外或对流回流工艺,推荐手工焊接方法。

    5. 兼容性和支持


    - 兼容性:可与Littelfuse的其他附件兼容,例如345系列的安装夹具、块件和夹子等。
    - 支持与维护:产品提供全面的技术支持,包括用户手册、数据表和样品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时熔丝损坏 | 确保焊接温度不超过260℃,并控制预热时间。 |
    | 熔断后无法复位 | 检查电路是否存在持续短路情况,更换合适的熔丝。 |

    7. 总结和推荐


    综上所述,Littelfuse的234系列5×20 mm中速保险丝具备高性能和可靠性,特别适用于需要精确保护的应用场景。由于其广泛的电流范围和多样的材料选择,这款保险丝能够适应多种环境条件。综合来看,这款产品非常适合对安全性和可靠性有高要求的应用。因此,强烈推荐这一系列产品。

0234002.MXBP参数

参数
额定电流 2A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 9.97A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0234002.MXBP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0234002.MXBP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0234002.MXBP 0234002.MXBP数据手册

0234002.MXBP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2535 ¥ 10.5921
5+ $ 1.0442 ¥ 8.8235
10+ $ 0.9626 ¥ 8.1335
50+ $ 0.7645 ¥ 6.46
100+ $ 0.7051 ¥ 5.9581
250+ $ 0.6566 ¥ 5.5486
500+ $ 0.5854 ¥ 4.9463
1000+ $ 0.5281 ¥ 4.4626
3000+ $ 0.4494 ¥ 3.7974
库存: 587
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.59
