0225006.MXUP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 22.1A²S 快速熔断 Cartridge,Glass 6A 底座安装 14.48mm(长度)
供应商型号: 576-0225006.MXUP
供应商: Mouser
标准整包数: 1

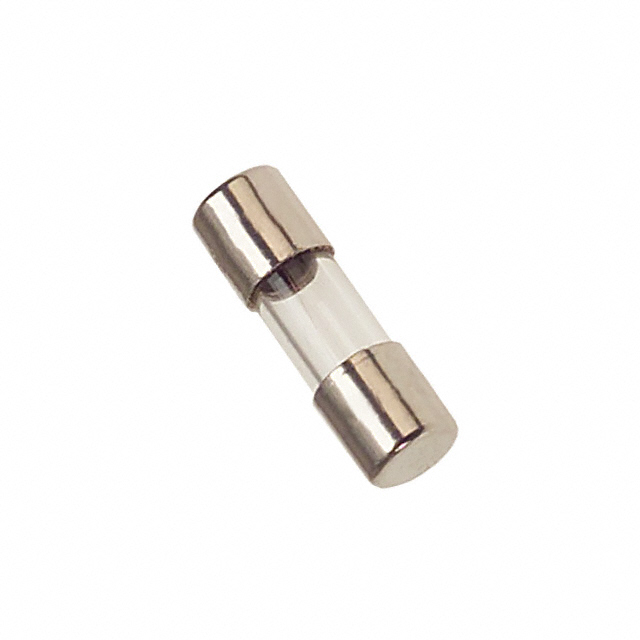

LITTELFUSE 熔断保险丝 0225006.MXUP

0225006.MXUP概述

    2AG Fast-Acting Fuses:224/225系列技术手册

    1. 产品简介


    2AG快速反应保险丝是224/225系列的一部分,适用于各种电子设备中。这些保险丝以夹板形式或带有轴向引脚的形式提供。2AG系列保险丝的特点在于它们的性能与3AG系列相当,但占用的空间仅为三分之一。此外,还可以提供带套管的保险丝,为用户提供更便捷的选择。

    2. 技术参数


    - 认证:
    - UL(美国保险商试验所)标准UL 248-14
    - IEC(国际电工委员会)
    - RoHS符合性
    - 电气特性:
    - 额定电流范围:0.375A - 10A
    - 额定电压:250VAC,125VDC
    - 短路容量:10kA@125VDC
    - 熔断时间曲线:
    - 100%额定电流:最少4小时
    - 135%额定电流:最多1小时
    - 200%额定电流:最多1秒
    - 电阻和熔化能(I²t):
    - 冷态电阻(Ohms):根据不同电流等级而变化
    - 熔化能(A²s):根据不同电流等级而变化

    3. 产品特点和优势


    - 空间利用率高:相比3AG系列,2AG系列体积减小到三分之一,使电路设计更加紧凑。
    - 兼容性好:可提供夹板形式和轴向引脚两种形式,适用于不同的安装需求。
    - 环保材料:采用无铅材料制造,符合RoHS标准,对环境友好。
    - 高性能:满足UL和IEC标准,具备良好的短路保护性能。

    4. 应用案例和使用建议


    - 应用领域:
    - 家用电器及工业设备中的电路保护
    - IT设备及其他电子设备中的电源管理
    - 使用建议:
    - 在进行焊接前,建议先进行预热处理,以避免温度过快变化导致的损坏。
    - 按照手册中的建议温度和时间进行焊接操作。

    5. 兼容性和支持


    - 兼容性:
    - 可与多种标准的插线盒、线路板固定夹及面板安装装置兼容。
    - 支持:
    - 厂商提供了详细的技术文档和样品,用户可以根据需要查阅。

    6. 常见问题与解决方案


    - 问题:如何正确选择2AG系列保险丝?
    - 解决方案:根据您的应用需求选择合适的电流和电压等级。确保不要超出其额定值使用。
    - 问题:焊接时应该如何处理?
    - 解决方案:遵循推荐的手动焊接参数:焊铁温度为350°C ± 5°C,加热时间为最长5秒。

    7. 总结和推荐


    2AG快速反应保险丝224/225系列具有体积小巧、性能优良、环保材料等特点,在电路保护领域表现出色。适合于各种需要高可靠性及紧凑设计的应用场景。强烈推荐用于家电、工业设备及IT设备中的电路保护。

0225006.MXUP参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 22.1A²S
额定电流 6A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
长*宽*高 14.48mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0225006.MXUP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0225006.MXUP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0225006.MXUP 0225006.MXUP数据手册

0225006.MXUP封装设计

查看详情并下载
Symbol
Footprint
3D Model
