0235.300HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.03215A²S 快速熔断 Cartridge,Glass 300mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ET-1681090
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0235.300HXP

0235.300HXP概述

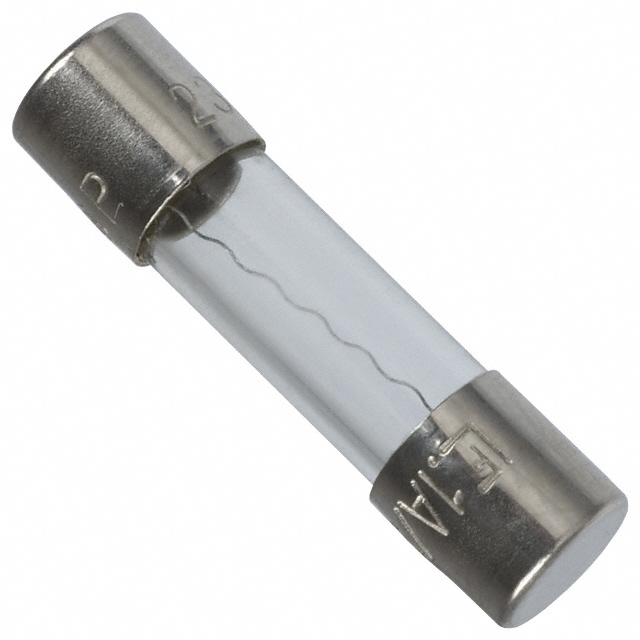

    235系列5×20毫米快熔玻璃体保险丝

    产品简介


    235系列是专为快速动作设计的保险丝,适用于UL/CSA/ANCE 248标准。此系列保险丝提供插件式和引线式两种形式,均符合RoHS标准并采用无铅材料制造。该产品广泛应用于家用电器和利用设备,主要用于保护内部组件或电路免受过载电流的影响。

    技术参数


    - 额定电流范围:0.100A至7A
    - 电压额定值:250V(125V交流)
    - 断流能力:10kA@125VAC
    - 冷态电阻:0.00127至64.815Ω(不同型号有所不同)
    - 融断时间:在135%额定电流时,最大1小时;在200%额定电流时,最大5秒
    - 适用环境温度:-55℃至+125℃
    - 尺寸:5.1±0.6mm × 21.5±1.0mm(不同型号有所不同)

    产品特点和优势


    - 快速动作:在过载电流达到额定值的135%和200%时,能在短时间内断开电路,确保快速保护。
    - 高可靠性:通过了MIL-STD-202多项测试,包括振动、湿度和盐雾测试,保证在恶劣环境下稳定运行。
    - 环保材料:采用无铅材料,符合RoHS标准,对环境友好。
    - 多种包装选择:提供散装和带状卷盘包装,满足不同需求。

    应用案例和使用建议


    应用案例
    - 家用电器如微波炉、电热水壶等
    - 工业设备中的电源保护
    使用建议
    - 在选择保险丝时,务必考虑其额定电流和电压是否匹配您的应用需求。
    - 对于高电流应用(如7A),请特别注意保险丝的断流能力和冷态电阻。
    - 在焊接过程中,遵循推荐的焊锡参数,以避免损坏保险丝。

    兼容性和支持


    - 兼容性:该产品可与345系列插座兼容,用于面板安装、PCB安装及焊接安装。
    - 技术支持:如有需要,请联系工厂以获取超出最大电压和电流限制的应用信息。

    常见问题与解决方案


    - 问题1:保险丝在正常电流下频繁断开
    - 解决方案:检查电流是否超过了保险丝的额定值,或是否存在其他故障点。
    - 问题2:保险丝熔断后无法重新接通
    - 解决方案:确认电路是否已经修复,必要时更换新的保险丝。

    总结和推荐


    总体而言,235系列5×20毫米快熔玻璃体保险丝是一款高可靠性的保护元件,具有快速响应、环保材料和广泛的适用范围等特点。无论是家用还是工业应用,都表现出色。我们强烈推荐使用此款保险丝,尤其适合那些需要快速过流保护的应用场合。

0235.300HXP参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.03215A²S
额定电流 300mA
熔断电流 -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0235.300HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0235.300HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0235.300HXP 0235.300HXP数据手册

0235.300HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
