37213150411

产品分类: 熔断保险丝
厂牌: LITTELFUSE

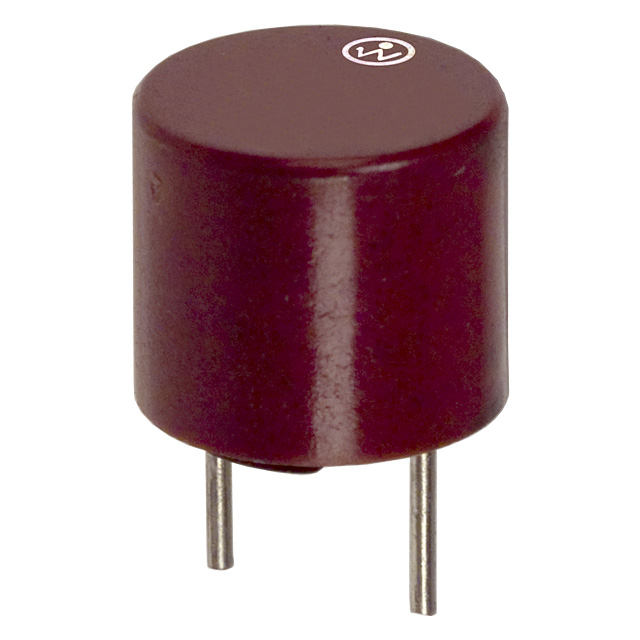

产品描述: Littelfuse 一次性保险丝, 3.15A, 250V 交流, T熔断速度, 径向
供应商型号: 18E8-37213150411
供应商: 云汉优选
标准整包数: 1
LITTELFUSE 熔断保险丝 37213150411

37213150411概述

    # Littelfuse 372 Series TR5 熔断器技术手册

    产品简介


    Littelfuse 372系列TR5熔断器是一种时间滞后型(Time-Lag)熔断器,额定电压为250V。这些熔断器设计符合IEC 60127-3标准,并被广泛应用于电池充电器、消费电子产品、电源供应系统和工业控制器等领域。本手册详细介绍了这些熔断器的技术参数、应用场景及使用建议。

    技术参数


    额定电流与电压
    - 额定电流范围:40mA至6.3A
    - 额定电压:250V
    主要性能参数
    - 打断能力:35A@250VAC(UL认证)
    - 冷态电阻:最小值0.0070Ω,最大值0.0108Ω
    - 电压降:最大1.0×IN mV
    - 功耗:1.5×IN mW
    开路时间
    - 150%额定电流时,开路时间为1小时以上
    - 210%额定电流时,开路时间为2分钟以内
    - 275%额定电流时,开路时间为400ms到10秒
    - 400%额定电流时,开路时间为150ms到3秒
    - 1000%额定电流时,开路时间为20ms到150ms
    使用温度
    - 工作温度范围:-40°C到+85°C
    - 储存温度范围:+10°C到+60°C,相对湿度≤75%

    产品特点和优势


    1. 符合RoHS标准:无卤素、无铅且符合RoHS要求。
    2. 紧凑设计:减少PCB空间需求。
    3. 多功能接口:直接焊接到PCB或插接式版本。
    4. 国际认证:通过了多项安全认证,包括UL/CSA/NMX 248-1和UL/CSA/NMX 248-14。
    5. 抗振动和冲击:外壳设计抗震且抗振动。
    6. 多种规格:提供从0.040A到6.3A的多种规格选择。

    应用案例和使用建议


    应用场景
    - 电池充电器:保护电池免受过流损坏。
    - 消费电子产品:如手机、平板电脑等的电源管理。
    - 工业控制器:用于各种工业自动化控制系统。
    - 电源供应系统:保障电源供应系统的稳定运行。
    使用建议
    - 选择合适的电流等级:根据具体应用场景选择适当的电流等级,确保足够的保护作用。
    - 正确焊接:遵循手册中的焊接参数,确保良好的连接性和可靠性。
    - 定期检查:定期检查熔断器的状态,确保其正常工作。

    兼容性和支持


    - 兼容性:适用于各种PCB布局和不同的电路板尺寸。
    - 技术支持:提供详尽的安装指南和使用说明文档,以及客户支持服务。

    常见问题与解决方案


    问题1:如何判断熔断器是否已经熔断?
    解决方案:检查电路是否有异常现象,或者测量熔断器两端的电阻,如果阻值极高,则表明熔断器已熔断。
    问题2:如何选择正确的电流等级?
    解决方案:根据负载电流的峰值和持续时间,选择合适的电流等级以确保电路安全。

    总结和推荐


    综合评估
    Littelfuse 372系列TR5熔断器凭借其高度可靠的设计、广泛的认证和多样化的规格选项,在各种应用环境中表现出色。其卓越的性能和广泛的兼容性使其成为市场上极具竞争力的产品之一。
    推荐使用
    我们强烈推荐使用Littelfuse 372系列TR5熔断器。其高效可靠的性能、灵活的应用性和广泛的认证使其成为电池充电器、消费电子和工业控制系统的理想选择。

37213150411参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 77.3955A²S
额定电流 3.15A
熔断电流 35A
额定电压-AC 250V
长*宽*高 8mm*8.5mm*8mm
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

37213150411厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37213150411数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37213150411 37213150411数据手册

37213150411封装设计

查看详情并下载
Symbol
Footprint
3D Model
