首页  >  产品百科  >  39602000000

39602000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 0.14A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 200mA 通孔安装 8.5mm*4mm*8mm
供应商型号: 576-3960200000
供应商: Mouser
标准整包数: 1

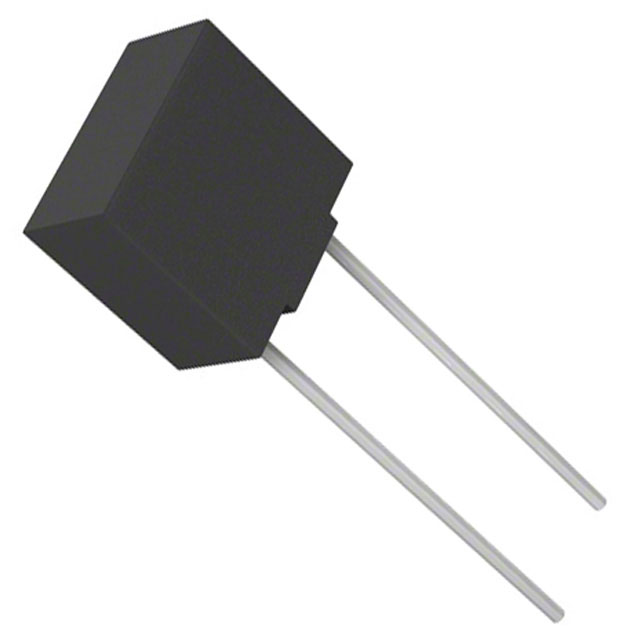

LITTELFUSE 熔断保险丝 39602000000

39602000000概述

    # 396系列TE5®时间延迟熔断丝技术手册

    产品简介


    396系列TE5®时间延迟熔断丝是专为提供过电流保护而设计的产品,适用于125V电路。它们在各种消费电子产品、工业控制器、电池充电器和电源供应系统中广泛应用。本产品采用时间延迟机制,允许短时过载而不立即切断电路,从而提高系统的可靠性和稳定性。

    技术参数


    396系列TE5®时间延迟熔断丝的技术规格如下:
    | 保险丝型号 | 额定电流(A) | 额定电压(V) | 断路容量(A) | 冷态电阻(Ω) | 最大压降(mV) | 最大功率损耗(mW) | 熔化积分(A²s) |

    | 0050 | 0.05 | 125 | 100 | 12.5 | 0.011 | - | - |
    | 0063 | 0.063 | 125 | 8.79 | 8 | 0.017 | - | - |
    | 0080 | 0.080 | 125 | 6 | 7 | 0.02 | - | - |
    | 0100 | 0.100 | 125 | 3.84 | 6 | 0.04 | - | - |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    适用标准:
    - UL 248-14

    产品特点和优势


    396系列TE5®时间延迟熔断丝具有以下特点和优势:
    - 环保材料:符合RoHS、无卤素和无铅标准。
    - 节省空间:适合PCB板布局,减少整体尺寸。
    - 高可靠性:低内部电阻和振动安全外壳设计。
    - 国际认证:获得E67006和E JET1896-31007-1005认证,确保产品质量。

    应用案例和使用建议


    这些熔断丝广泛应用于消费电子产品和工业控制系统中。例如,在电池充电器中使用时,能够有效防止过载损坏电池。在安装过程中,推荐使用波峰焊接,具体参数如下:
    - 预热温度:100°C至150°C
    - 预热时间:60-180秒
    - 焊锡温度:最高260°C
    - 焊锡停留时间:2-5秒
    建议使用手烙铁焊接参数:
    - 烙铁温度:350°C ± 5°C
    - 加热时间:最多5秒
    请注意,这些熔断丝不推荐用于红外或对流回流工艺。

    兼容性和支持


    396系列TE5®时间延迟熔断丝与其他相关电子元件或设备具有良好的兼容性。如果您需要技术支持,Littelfuse公司提供了详尽的样品和技术资料支持,确保用户可以顺利进行产品应用和调试。

    常见问题与解决方案


    1. 问题:如何正确焊接?
    - 解决方法:严格按照推荐的手烙铁焊接参数操作,以避免高温导致熔断丝损坏。
    2. 问题:如何避免振动引起的故障?
    - 解决方法:在安装时尽量减少振动影响,并使用符合要求的振动测试。

    总结和推荐


    396系列TE5®时间延迟熔断丝以其卓越的设计和多功能性,在消费电子产品和工业控制领域中表现出色。其环保特性和出色的过载保护能力使其成为市场的理想选择。我们强烈推荐这一产品,尤其是对于注重产品可靠性和环境友好性的客户。
    总之,396系列TE5®时间延迟熔断丝是满足您需求的理想选择。其独特的特点和广泛的应用范围使得它成为众多应用场景下的首选产品。

39602000000参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.14A²S
额定电流 200mA
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

39602000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

39602000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 39602000000 39602000000数据手册

39602000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5755 ¥ 14.6443
5+ $ 1.311 ¥ 12.1858
10+ $ 1.2075 ¥ 11.2237
50+ $ 0.9581 ¥ 8.9055
100+ $ 0.8833 ¥ 8.2103
250+ $ 0.7798 ¥ 7.2479
500+ $ 0.7193 ¥ 6.6857
1400+ $ 0.6372 ¥ 5.9227
2800+ $ 0.5754 ¥ 5.3483
库存: 2192
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.64
