0287010.U

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 115A²S 1KA Automotive 10A 底座安装 19.1mm*5.1mm*12.3mm
供应商型号: 0287010.U-ND
供应商: Digi-Key
标准整包数: 1

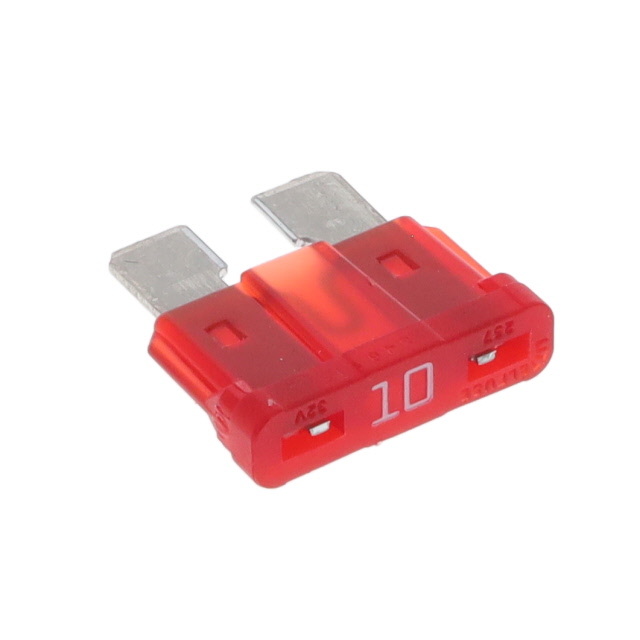

LITTELFUSE 熔断保险丝 0287010.U

0287010.U概述

    Littelfuse ATOF® Blade Fuses:产品综述
    Littelfuse公司为汽车行业开发的ATOF®保险丝现已成为原装标准,用于外国及国产汽车和卡车的电路保护。本文旨在详细介绍这款产品的基本信息、技术参数、特色优势、适用案例和建议、兼容性以及常见问题解答。

    1. 产品简介


    ATOF®保险丝专为低电压电子应用设计,广泛适用于汽车电气系统,且易于识别和更换。它们分为两种类型:锡镀(Tin Plated)和银镀(Silver Plated)。

    2. 技术参数


    ATOF®保险丝主要的技术参数如下:
    - 电压额定值:32 VDC
    - 熔断能力:1000A @ 32 VDC
    - 工作温度范围:
    - 组件级温度范围:-40˚C 至 +105˚C(锡镀)
    - 组件级温度范围:-40˚C 至 +125˚C(银镀)
    - 系统级温度范围:-40˚C 至 +85˚C(锡镀),-40˚C 至 +105˚C(银镀)
    - 接线端子材料:
    - 锡镀:锌合金
    - 银镀:锌合金
    - 壳体材料:PA66
    - 符合标准:SAE J1284,ISO 8820-3
    - UL认证文件号:AU1410
    - CSA认证文件号:29862
    不同电流等级的ATOF®保险丝具有不同的电压降、冷电阻和时间-电流特性,具体见下表。
    | 零件编号 | 电流额定值(A) | 壳体材料 | 额定电压降(mV) | 冷电阻(mΩ) | 时间-电流特性(A2s) |
    |
    | 0287001. | 1 | 176 | 123 | 0.4 | - |
    | 0287002. | 2 | 141 | 53.5 | 1.4 | - |
    | 0287003. | 3 | 137 | 31.1 | 7.4 | - |
    | 0287004. | 4 | 136 | 22.8 | 14 | - |
    | 0287005. | 5 | 128 | 17.85 | 26 | - |
    | 028707.5 | 7.5 | 116 | 10.91 | 60 | - |
    | 0287010. | 10 | 109 | 7.70 | 115 | - |
    | 0287015. | 15 | 102 | 4.80 | 340 | - |
    | 0287020. | 20 | 98 | 3.38 | 520 | - |
    | 0287025. | 25 | 92 | 2.52 | 1080 | - |
    | 0287030. | 30 | 84 | 1.97 | 1510 | - |
    | 0287035. | 35 | 87 | 1.61 | 2280 | - |
    | 0287040. | 40 | 96 | 1.44 | 3310 | - |

    3. 产品特点和优势


    ATOF®保险丝拥有诸多显著的优势,如高熔断能力、良好的耐温性和优良的电气性能,确保了其在汽车电路中的可靠性和安全性。其易于识别和更换的设计使其在故障处理上也具备优势。特别适合应用于汽车电气系统和其他低电压电子设备。

    4. 应用案例和使用建议


    ATOF®保险丝的应用场景涵盖广泛,如汽车点火系统、车灯控制系统等。建议用户根据实际需求选择合适的电流等级,避免因过载导致电路损坏。使用时还需注意保险丝的工作环境温度,确保符合系统级温度要求。

    5. 兼容性和支持


    ATOF®保险丝具有广泛的兼容性,适用于多种低电压电子设备,尤其是汽车行业。此外,制造商提供详尽的技术文档和支持,帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题: 保险丝烧毁频繁。
    - 解决方案: 检查电路负载是否过大,是否需要更换更高电流等级的保险丝。

    - 问题: 保险丝无法正常工作。
    - 解决方案: 检查保险丝安装是否正确,接触是否良好。

    7. 总结和推荐


    总的来说,ATOF®保险丝以其优良的性能、可靠的电路保护能力和广泛的适用性,成为汽车和低电压电子设备的理想选择。如果你正在寻找一款高性能、安全可靠的保险丝产品,ATOF®保险丝是你的不二之选。

0287010.U参数

参数
熔断 I²t 115A²S
额定电流 10A
熔断电流 1KA
额定电压-AC -
额定电压-DC 32V
熔断特性 -
保险丝类型 Automotive
长*宽*高 19.1mm*5.1mm*12.3mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0287010.U厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0287010.U数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0287010.U 0287010.U数据手册

0287010.U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.5964
5+ $ 0.4048 ¥ 3.7627
10+ $ 0.3738 ¥ 3.474
50+ $ 0.291 ¥ 2.7044
100+ $ 0.2686 ¥ 2.4966
250+ $ 0.2325 ¥ 2.1404
500+ $ 0.2145 ¥ 1.9743
1000+ $ 0.1978 ¥ 1.8207
5000+ $ 0.1636 ¥ 1.5061
库存: 857
起订量: 1 增量: 1
