0224002.HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 1.5A²S 快速熔断 Cartridge,Glass 2A 插件 通孔安装 5mm(长度)*15mm(宽度)
供应商型号: 576-0224002.HXP
供应商: Mouser
标准整包数: 1

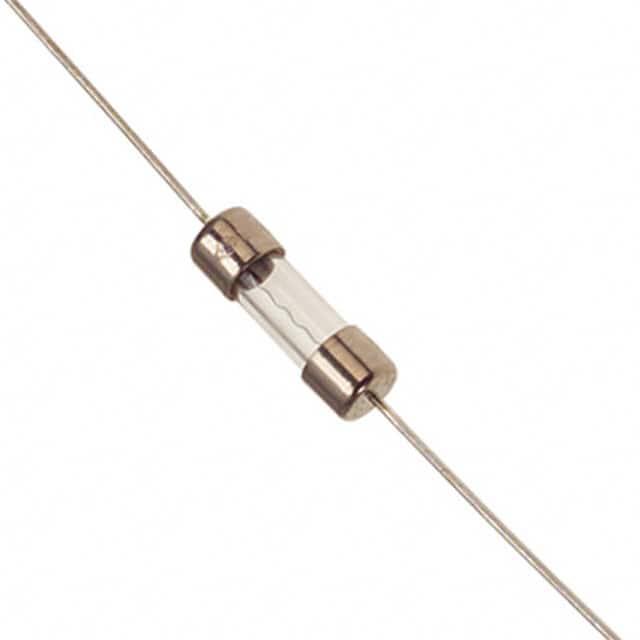

LITTELFUSE 熔断保险丝 0224002.HXP

0224002.HXP概述

    电子元器件产品技术手册

    产品简介


    224/225系列快熔断型轴向引线及管状保险丝(Fast-Acting Fuses)提供卡式或轴向引线两种形式,占用空间仅为同等性能的3AG保险丝的三分之一。这些保险丝由玻璃制成,具有镍-镀铜终端,符合RoHS标准并采用无铅材料。2AG快熔断型保险丝广泛应用于家电设备、利用设备以及其他需要组件或内部电路单独保护的应用场合。

    技术参数


    以下是224/225系列保险丝的关键技术参数:
    | 额定电流(A) | 电压等级(V) | 熔断时间 (%) | 冷态电阻 (Ω) | 熔化I²t (A²s) |

    | 0.375 | 250 | 4小时以上 | 0.395 | 0.171 |
    | 0.500 | 250 | 0.265 | 0.365 | - |
    | 0.750 | 250 | 0.152 | - | 1.050 |
    | 1.00 | 250 | 0.1027 | 2.220 | - |
    | 1.50 | 250 | 0.0712 | 0.800 | - |
    | 2.00 | 250 | 0.0497 | 2.180 | - |
    | 2.50 | 250 | 0.0372 | 3.820 | - |
    | 3.00 | 250 | 0.0317 | 4.620 | - |
    | 3.50 | 250 | 0.0265 | 6.700 | - |
    电气特性方面,该系列产品符合UL 248-14标准,且提供各种外形尺寸选择。

    产品特点和优势


    - 独特的快熔断特性:可在短时间内快速熔断,有效保护电路免受瞬时过载影响。
    - 紧凑设计:与同类产品相比,占用更小的空间,特别适合空间受限的应用场合。
    - RoHS合规:符合环保要求,对环境友好。
    - 多种封装形式:支持卡式和轴向引线两种形式,便于集成于不同类型的电路板中。

    应用案例和使用建议


    224/225系列保险丝在多种应用中得到了验证,包括但不限于家用电器、工业控制设备、通信设备等。在安装过程中,需要注意遵循特定的焊接参数以确保可靠连接,例如预热温度应在100°C到150°C之间,焊锡温度不超过260°C。
    使用建议:
    - 确保安装过程中的焊接温度和时间参数正确。
    - 考虑在复杂电路中安装保险丝时的布局合理性,以避免不必要的干扰。

    兼容性和支持


    224/225系列保险丝与其他Littelfuse品牌的保险丝配件具有良好的兼容性。例如,可配合使用245、150、286等型号的保险丝底座,具体型号和应用电压、电流参见产品说明。如需更多信息,可联系厂商获取技术支持和咨询服务。

    常见问题与解决方案


    Q: 如何判断保险丝是否损坏?
    - A: 检查电路是否正常工作,如果出现故障,则可能是保险丝已经熔断。可以使用万用表进行测量确认。
    Q: 如何更换保险丝?
    - A: 断开电源,拆卸旧保险丝并安装新的同型号保险丝。务必按照正确的安装步骤操作,确保电路稳定运行。

    总结和推荐


    224/225系列快熔断型轴向引线及管状保险丝以其高效保护、紧凑设计和广泛的适用范围,在众多电子设备中表现出色。推荐在需要高可靠性保护的场合使用,特别是在空间有限的情况下更是首选。结合其优良的兼容性和厂家提供的全面支持服务,无疑使其成为值得信赖的选择。

0224002.HXP参数

参数
熔断 I²t 1.5A²S
额定电流 2A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*15mm(宽度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0224002.HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0224002.HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0224002.HXP 0224002.HXP数据手册

0224002.HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
