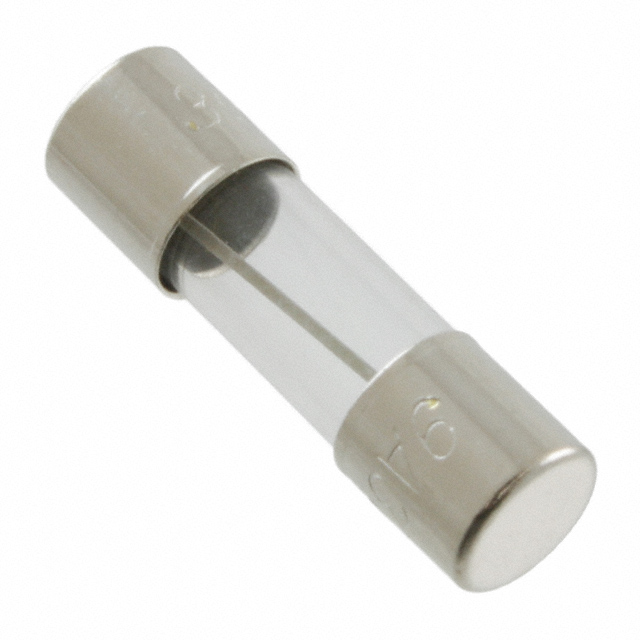

0SFE009.V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 32V 快速熔断 Cartridge,Glass 9A 底座安装 22.23mm(长度)
供应商型号: F5105-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 熔断保险丝 0SFE009.V

0SFE009.V概述

    电子元器件产品技术手册:保险丝

    1. 产品简介


    本手册将详细介绍不同类型的玻璃保险丝(如AG、SFE、GBC)及塑料保险丝(如AGU、AGX),这些保险丝广泛应用于汽车及其他电子设备中,确保系统在过载或短路情况下能够安全断开,从而保护电路免受损害。
    - 产品类型:保险丝是电路保护装置的一种,主要用于在电路中出现过电流时切断电流以保护电路。
    - 主要功能:通过熔断自身切断电流来防止电流过载,保障设备安全。
    - 应用领域:汽车电路、家用电器、工业设备及其他需要电路保护的应用场景。

    2. 技术参数


    以下列出了不同类型保险丝的主要技术规格:
    | 保险丝类型 | 尺寸 | 电压等级 | 额定电流 |
    ||
    | AG | 变化 | 32V AC/DC | 见下表 |
    | SFE | 1/4英寸直径 | 32V AC/DC | 见下表 |
    | GBC | 陶瓷圆柱形 | 32V AC/DC | 见下表 |
    | AGU | 13/32英寸 x 1-1/2英寸 | 32V AC/DC | 见下表 |
    | AGX | 1/4英寸 x 1英寸 | 32V AC/DC | 见下表 |

    3. 产品特点和优势


    - AG系列:具有不同的尺寸和额定电流范围,适用于多种车辆及电子设备,以其高可靠性而著称。
    - SFE系列:遵循美国国家标准,具备标准化的设计,便于更换和维护。
    - GBC系列:采用陶瓷材料,提供优异的耐热性和机械强度。
    - AGU系列:长方形设计,适用于紧凑的空间,保证良好的散热性能。
    - AGX系列:标准化的尺寸和性能参数,易于安装和替换。

    4. 应用案例和使用建议


    - 汽车应用:汽车中的保险丝通常用于保护电路中的关键组件,例如点火系统和照明系统。对于这类应用,选择合适的额定电流和适当的环境条件是非常重要的。
    - 家用电器:在电冰箱、洗衣机等家电中使用保险丝以防止过载。需要根据具体设备的功率要求来选择合适的保险丝类型。
    - 使用建议:当选择保险丝时,必须考虑到其额定电流与实际负载电流之间的匹配。此外,还要考虑保险丝的工作环境温度,避免因过热而导致提前损坏。

    5. 兼容性和支持


    Littelfuse提供的保险丝产品线非常丰富,它们能够很好地与市场上大多数汽车及电子设备兼容。公司还提供了详尽的技术文档和在线支持服务,以帮助用户更好地了解产品的使用方法并解决任何可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝频繁熔断 | 检查是否有过载现象;如果确定没有,则更换为更高额定电流的保险丝。 |
    | 更换新保险丝后仍熔断 | 检查是否存在短路或断路现象。 |
    | 找不到匹配的保险丝型号 | 联系技术支持获取帮助;可以寻找其他品牌类似规格的产品作为替代品。 |

    7. 总结和推荐


    综上所述,Littelfuse的保险丝产品具有广泛的适用性和可靠的性能表现,在不同应用场景下均能表现出色。无论是汽车制造还是家庭电子设备,Littelfuse都能提供满足需求的最佳解决方案。因此,我们强烈推荐使用Littelfuse的保险丝产品来保障电路的安全运行。

0SFE009.V参数

参数
额定电压-AC 32V
额定电压-DC 32V
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t -
额定电流 9A
熔断电流 -
长*宽*高 22.23mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

0SFE009.V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0SFE009.V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0SFE009.V 0SFE009.V数据手册

0SFE009.V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.035 ¥ 8.7458
5+ $ 0.8533 ¥ 7.2104
10+ $ 0.7398 ¥ 6.2513
50+ $ 0.6143 ¥ 5.1909
100+ $ 0.5458 ¥ 4.5676
250+ $ 0.4905 ¥ 4.1053
500+ $ 0.4524 ¥ 3.786
1000+ $ 0.4171 ¥ 3.4902
5000+ $ 0.3575 ¥ 2.9918
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.74
