0230007.VXSP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 464A²S 慢速熔断 Cartridge,Glass 7A 插件,D4.5XL14.5MM 标准安装,盒式安装,通孔安装 14.5mm(长度)
供应商型号: ZT-0230007.VXSP
供应商: 海外现货
标准整包数: 1

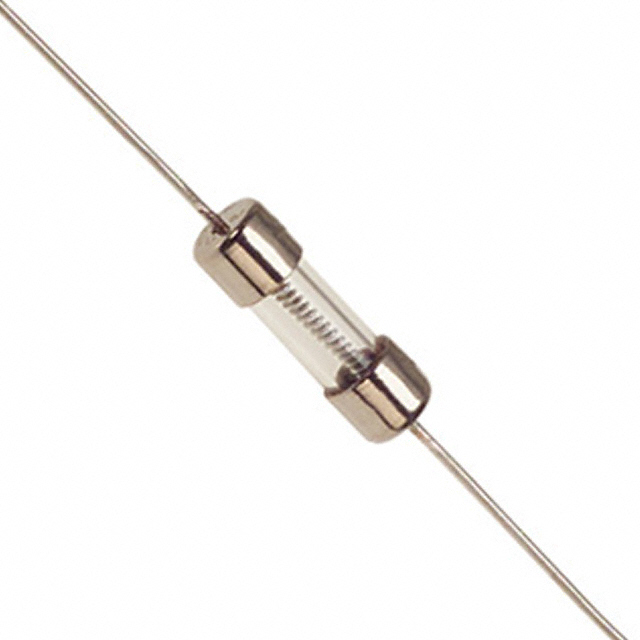

LITTELFUSE 熔断保险丝 0230007.VXSP

0230007.VXSP概述

    Littelfuse 229/230系列慢熔断保险丝技术手册

    产品简介


    Littelfuse 229/230系列慢熔断保险丝(Slo-Blo®)提供两种形式:管式(cartridge form)和轴向引线型(axial lead form),广泛适用于各种电信行业需求。这些保险丝符合UL标准248-14,并且环保材料制成,无铅无卤素(RoHS合规)。此外,该系列产品还提供了指示功能(通过在型号后缀添加“S”实现),并可根据需要选择防水板洗工艺(通过在型号后缀添加“A”实现)。

    技术参数


    - 认证机构及范围
    - UL:E10480(0.250A - 7A)
    - 电气特性
    - 电压额定值:250VAC,125VAC,125VDC
    - 最大中断电流:10KA@125VAC, 10KA@125VDC, 80A@310VAC
    - 冷态电阻:具体数值随电流而变化
    - 熔断特性:
    - 100%电流下,最小开断时间为4小时
    - 135%电流下,最大开断时间为1小时
    - 200%电流下,最小开断时间为3秒,最大开断时间为20秒
    - 温度特性
    - 工作温度范围:-55°C至+125°C
    - 恒温测试:-65°C至125°C
    - 热冲击测试
    - 按照MIL-STD-202方法进行5次循环测试
    - 振动测试
    - 符合MIL-STD-202方法201
    - 湿度测试
    - 在高湿环境下(95%RH,40°C)进行240小时测试
    - 盐雾测试
    - 符合MIL-STD-202方法101条件B

    产品特点和优势


    - 多样化封装选项:提供多种封装形式(如管式和轴向引线型),适应不同的安装需求。
    - 可靠认证:获得多家安全认证机构的认可,确保在各种环境下的安全性。
    - 长效保护:提供高过载电流的承受能力,能够有效避免短暂脉冲导致的误动作。
    - 便于识别:配备熔断指示功能,帮助快速定位故障点,减少排查时间。
    - 环保设计:采用环保材料,无铅无卤素,满足日益严格的环保要求。

    应用案例和使用建议


    - 应用领域:主要应用于电信设备、医疗设备以及其他对可靠性有较高要求的场合。
    - 使用建议:
    - 在板级装配时,建议先进行预热处理(典型值为100°C至150°C),然后再进行焊接操作。
    - 对于波峰焊接,预热时间为60至180秒,焊接温度不超过260°C,焊接时间保持在2至5秒之间。
    - 手动焊接时,建议焊接温度控制在350°C±5°C,加热时间不超过5秒。

    兼容性和支持


    - 兼容性:229/230系列保险丝可与多种持证型号的保险丝座配套使用,例如245、150、286、254等。
    - 支持和服务:Littelfuse提供详尽的技术文档和售后支持,对于特定的应用场景,可以联系厂家获取更多信息。

    常见问题与解决方案


    - Q1:如何判断保险丝已经熔断?
    - A1:带有指示功能的保险丝会在熔断后显示出玻璃体颜色的变化,可迅速定位熔断位置。
    - Q2:如何处理安装过程中的热冲击问题?
    - A2:在安装过程中,严格按照相关标准进行预热处理,确保设备能够承受不同温度变化。
    - Q3:对于特殊应用场合,是否有专门的支持服务?
    - A3:如有超出常规电压和电流的特殊需求,请直接联系厂家,获取专业支持。

    总结和推荐


    Littelfuse 229/230系列慢熔断保险丝凭借其多样化的封装选项、可靠的认证体系、长效的保护机制以及便捷的识别功能,在多种应用场景中表现出色。适用于电信、医疗及其他高可靠性需求的场合。鉴于其卓越的性能和广泛的适用性,强烈推荐此系列产品。

0230007.VXSP参数

参数
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 464A²S
额定电流 7A
熔断电流 -
长*宽*高 14.5mm(长度)
通用封装 插件,D4.5XL14.5MM
安装方式 标准安装,盒式安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0230007.VXSP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0230007.VXSP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0230007.VXSP 0230007.VXSP数据手册
