首页  >  产品百科  >  02092.25MXP

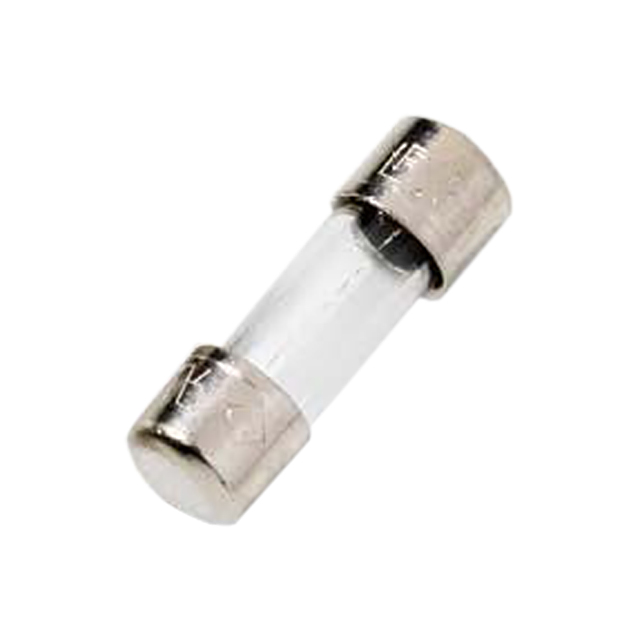

02092.25MXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 39A²S 慢速熔断 Cartridge,Glass 2.25A 底座安装 14.48mm(长度)
供应商型号: ZT-02092.25MXP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 02092.25MXP

02092.25MXP概述


    产品简介


    Littelfuse 209 系列 (2AG) Slo-Blo® 保险丝是一种高性能的熔断器,采用管状或轴向引线形式,主要用于需要高可靠性保护的电路中。该系列产品不仅提供优异的过载和短路保护,还能显著减少空间占用。209 系列保险丝符合国际安全标准,包括 UL/CSA 248-14 和日本 DENAN 附录 3,适用于各种商业和工业应用。

    技术参数


    以下是 Littelfuse 209 系列保险丝的主要技术参数:
    | 额定电流 (A) | 额定电压 (V) | 断流能力 (A) | 冷态电阻 (Ω) | 熔化 I²t (A²s) |

    | 0.25 | 350 | 100 | 2.410 | - |
    | 0.375 | 350 | 100 | 1.170 | - |
    | 0.5 | 350 | 100 | 0.688 | - |
    | 0.6 | 350 | 100 | 0.477 | - |
    | 0.75 | 350 | 100 | 0.340 | - |
    | 0.8 | 350 | 100 | 0.304 | - |
    | 1 | 350 | 100 | 0.210 | - |
    | 1.25 | 350 | 100 | 0.1460 | - |
    | 1.5 | 350 | 100 | 0.1077 | - |
    | 2 | 350 | 100 | 0.0689 | - |
    | 2.25 | 350 | 100 | 0.0567 | - |
    | 2.5 | 350 | 100 | 0.0502 | - |
    | 3 | 350 | 100 | 0.0383 | - |
    | 3.5 | 350 | 100 | 0.0312 | - |
    | 4 | 350 | 100 | 0.0258 | - |
    | 5 | 350 | 100 | 0.0186 | - |
    | 6 | 350 | 100 | 0.0141 | - |
    | 7 | 350 | 100 | 0.0116 | - |

    产品特点和优势


    1. 紧凑设计:209 系列比同类 3AG 保险丝体积小三分之二,非常适合空间受限的应用场合。
    2. 高性能:具有高断流能力和低冷态电阻,能够有效保护电路免受过载和短路的影响。
    3. 环境适应性强:能够在 -55ºC 至 125ºC 的温度范围内正常工作,并通过严格的 MIL-STD 测试标准。
    4. 环保材料:所有材料均符合 RoHS 标准,无铅设计,确保产品的可持续性。

    应用案例和使用建议


    应用案例
    Littelfuse 209 系列保险丝广泛应用于电子照明球盏、电源系统等领域。例如,在电子照明球盏中,这种保险丝可以有效地保护灯具不受过载和短路的影响,提高灯具的可靠性和使用寿命。
    使用建议
    1. 正确的安装位置:选择合适尺寸的保险丝座和合理的安装位置,确保保险丝可以正确散热。
    2. 避免高温环境:尽管保险丝可以在高温环境下工作,但为了延长使用寿命,尽量避免将其放置在高温环境中。
    3. 正确使用配件:根据手册中提供的配件推荐,选用合适的配件以提高系统的整体性能。

    兼容性和支持


    Littelfuse 209 系列保险丝可与多种配件兼容,如插件、面板安装式保险丝座等。Littelfuse 提供全面的技术支持和维护服务,以确保客户能够充分利用产品的性能。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断
    - 解决办法:检查负载是否超过保险丝的额定值,重新调整负载。
    2. 问题:安装过程中保险丝断裂
    - 解决办法:确认安装方法正确,使用正确的焊接参数,避免过度加热。
    3. 问题:保险丝老化速度快
    - 解决办法:更换为更高品质的保险丝,或考虑改善散热条件。

    总结和推荐


    Littelfuse 209 系列保险丝是一款高效、可靠的保护装置,适用于多种应用场合。其紧凑的设计、高性能和环保特性使其在市场上具有很高的竞争力。我们强烈推荐使用这款保险丝,特别是对于需要高可靠性保护的应用。

02092.25MXP参数

参数
熔断 I²t 39A²S
额定电流 2.25A
熔断电流 -
额定电压-AC 350V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
长*宽*高 14.48mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

02092.25MXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02092.25MXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 02092.25MXP 02092.25MXP数据手册

02092.25MXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
