35814000029

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 500V 500V 41A²S 慢速熔断 Cartridge,Ceramic 4A 底座安装 32mm(长度)
供应商型号: 576-35814000029
供应商: Mouser
标准整包数: 1

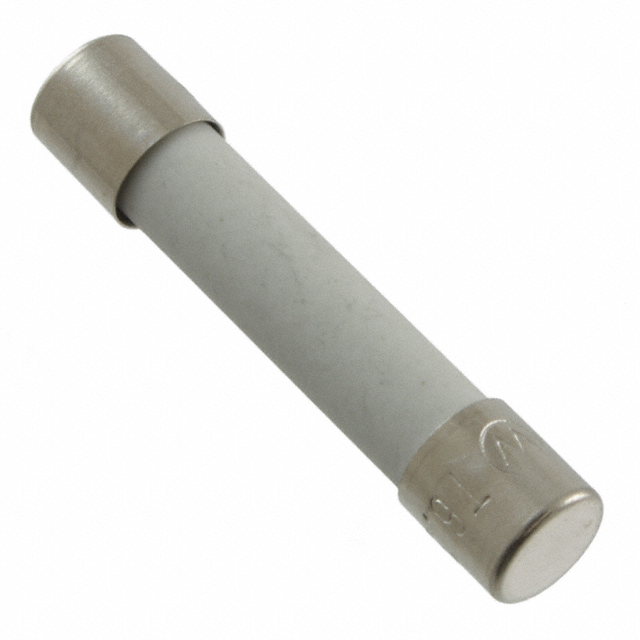

LITTELFUSE 熔断保险丝 35814000029

35814000029概述

    小型保险丝 358 型号技术手册

    产品简介


    小型保险丝 358 型号是 Littelfuse 公司新加入的产品线的一部分,结合了 WICKMANN 集团的技术优势。这些保险丝专为高电压应用设计,具有出色的耐浪涌能力和高分断能力。它们适用于多种应用场景,包括工业控制、通信设备和家用电器等领域,能够有效保护电路免受过电流引起的损害。

    技术参数


    以下是 358 型号保险丝的关键技术参数和规格:
    | 额定电流 (A) | 额定容量 (A) | 额定电压 (V) | 最大操作温度 (°C) | 接触电阻 (mΩ) | 额定寿命 (h) |
    |
    | 3.15 | 1315 | 500 | +85 | 2.3 | - |
    | 4.00 | 1400 | 500 | +85 | 2.6 | - |
    | 5.00 | 1500 | 500 | +85 | 3.0 | - |
    | 6.30 | 1630 | 500 | +85 | 3.2 | - |
    | 8.00 | 1800 | 500 | +85 | 3.8 | - |
    | 10.00 | 2100 | 500 | +85 | 4.0 | - |
    保险丝的最大连续工作电流为 100% 当环境温度为 23°C(73.4°F)时。保险丝可在 -25°C 到 +85°C 的温度范围内正常工作,但需考虑降额操作。

    产品特点和优势


    - 高电压应用: 额定电压高达 500V,适用于各种高电压系统。
    - 耐浪涌: 高分断能力,能够承受多次浪涌冲击而不会失效。
    - 插拔方便: 可以直接插入卡夹或防震安装座中,方便更换。
    - 无铅制造: 符合环保要求,提供更安全的产品。
    - 严格测试: 通过振动和气候测试,确保产品在恶劣环境中也能稳定工作。

    应用案例和使用建议


    358 型号保险丝可以广泛应用于工业控制系统、通信设备及家用电器中。例如,在工业控制领域,这些保险丝可以用于电机保护,防止因过载导致的火灾事故。在通信设备中,它们可用于电源线路保护,避免短路造成设备损坏。在家庭中,它们同样可以用于保护电热水器、微波炉等大功率电器。
    使用建议:
    1. 在安装时,根据实际工作环境的温度选择合适的保险丝,考虑降额操作。
    2. 确保正确连接,避免接触不良导致额外的电阻增加。
    3. 定期检查,及时更换损坏的保险丝,以确保电路的安全运行。

    兼容性和支持


    358 型号保险丝可与各种标准接口的卡夹或防震安装座兼容。Littelfuse 提供全面的技术支持和售后服务,用户可通过其官方网站或技术支持热线获得帮助。

    常见问题与解决方案


    1. 问:如何选择适合的保险丝?
    答: 根据设备的额定电流选择相应型号的保险丝。一般情况下,额定电流的选择应略大于设备的实际工作电流。

    2. 问:保险丝在高温环境下会有什么影响?
    答: 在高温环境下,保险丝的寿命可能会缩短,因此需要适当降额使用。通常,每升高 10°C,保险丝的工作电流需减少 10%。

    3. 问:如何判断保险丝是否已熔断?
    答: 保险丝熔断后,设备将停止工作。可以使用万用表测量保险丝两端的电阻,如果电阻接近无穷大,则表示保险丝已经熔断。

    总结和推荐


    小型保险丝 358 型号以其高电压、高耐浪涌能力、便捷的插拔设计和优良的制造工艺,使其成为市场上极具竞争力的产品。对于需要高性能电路保护的应用场景,我们强烈推荐使用这款保险丝。

35814000029参数

参数
保险丝类型 Cartridge,Ceramic
熔断 I²t 41A²S
额定电流 4A
熔断电流 -
额定电压-AC 500V
额定电压-DC 500V
熔断特性 慢速熔断
长*宽*高 32mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

35814000029厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

35814000029数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 35814000029 35814000029数据手册

35814000029封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0255 ¥ 42.4655
5+ $ 4.1745 ¥ 35.2745
50+ $ 3.402 ¥ 28.7469
100+ $ 2.8188 ¥ 23.8189
300+ $ 2.4192 ¥ 20.4422
500+ $ 2.2788 ¥ 19.2559
1000+ $ 2.058 ¥ 17.3901
库存: 207
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.46
