首页  >  产品百科  >  LFH25030FBC

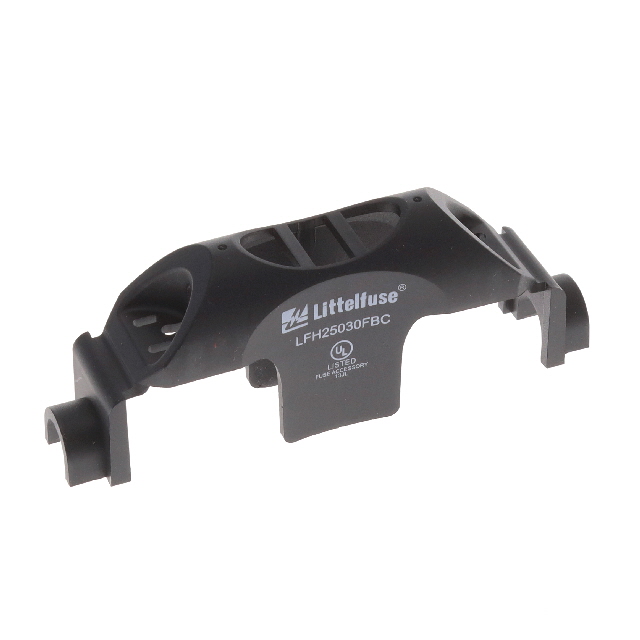

LFH25030FBC

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述:
供应商型号: 5666-LFH25030FBC-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 LFH25030FBC

LFH25030FBC概述

    POWR-GARD® Blocks and Holders 技术手册

    产品简介


    POWR-GARD® Blocks and Holders 是一款由 Littelfuse 公司生产的安全型保险丝插座,主要用于保护操作人员免受触电风险。这些保险丝插座适用于不同电压和电流等级的保险丝,可广泛应用于工业、电力系统和机械设备等领域。

    技术参数


    以下是 POWR-GARD® Blocks and Holders 的技术规格:
    - 连接方式: 快速连接到保险丝主体
    - 基座材料: 黑色阻燃热塑性塑料
    - 阻燃等级: UL94 V-0
    - 认证: UL 认证 (E184929) 和 CSA 认证 (0073160000 Class 6225-01)
    - 工作电压范围: 250V 或 300V 至 600V
    - 电流范围: 30A 到 600A
    - 尺寸: 见下表
    | 类别 | 电压(V) | 电流(A) | 尺寸(mm/inch) |

    | H/R | 250 | 30 | 96.52/3.800 |
    | H/R | 250 | 60 | 138.43/5.450 |
    | H/R | 250 | 100 | 185.45/7.301 |
    | H/R | 600 | 30 | 177.16/6.975 |
    | H/R | 600 | 60 | 193.72/7.627 |
    | H/R | 600 | 100 | 240.28/9.460 |
    | J | 300 | 30 | 85.33/3.360 |
    | J | 300 | 60 | 88.98/3.503 |
    | J | 300 | 100 | 116.84/4.600 |
    | T | 300 | 30 | 104.65/4.120 |
    | T | 300 | 60 | 93.47/3.680 |
    | T | 300 | 100 | 117.35/4.620 |
    | T | 600 | 200 | 220.98/8.700 |
    | T | 600 | 400 | 220.98/8.700 |
    | T | 600 | 600 | 154.23/6.072 |
    | CD | 600 | 60 | 157.48/6.200 |

    产品特点和优势


    - 安全性: 确保人员在接触时不会受到电击风险。
    - 通风设计: 防止保险丝因过热而降级。
    - 重复使用: 可多次安装和拆卸。
    - 认证标准: 通过 UL 和 CSA 认证,确保产品质量和可靠性。
    - 多样性: 可适配 Class H/R, Class J, Class T 和 Class CD 保险丝。
    - 便捷性: 快速安装的插接式设计。
    - 可视性: 可以看到指示灯,方便监控保险丝状态。

    应用案例和使用建议


    POWR-GARD® Blocks and Holders 广泛应用于各种工业场合,如电力分配、机械设备保护等。以下是一些实际使用场景及建议:
    - 电力分配系统: 在配电盘中使用,确保在高电压和大电流环境中也能提供可靠保护。
    - 机械设备保护: 在电动机控制柜或其他电气设备中使用,可以有效防止短路和过载引起的火灾。
    使用建议:
    - 确保按照说明书正确安装保险丝,避免错误操作引发事故。
    - 定期检查保险丝的工作状态,及时更换损坏的部件。
    - 在高压环境中使用时,务必注意个人防护措施,如佩戴绝缘手套和鞋。

    兼容性和支持


    POWR-GARD® Blocks and Holders 适用于 Class H/R, Class J, Class T 和 Class CD 保险丝。Littelfuse 公司提供了全面的技术支持和售后服务,用户可以通过访问 [Littelfuse.com](https://www.littelfuse.com/) 获取详细的 CAD 图纸、技术文档和其他支持信息。

    常见问题与解决方案


    - Q: 我的保险丝不断烧毁怎么办?
    - A: 检查电路是否有短路现象,重新安装正确的保险丝。

    - Q: 如何判断保险丝是否已熔断?
    - A: 查看保险丝指示灯,如果指示灯亮起,则说明保险丝已经熔断。
    - Q: 保险丝更换后仍然发生跳闸怎么办?
    - A: 检查整个电路系统,寻找潜在的故障点,例如负载过大或者电缆接触不良。

    总结和推荐


    POWR-GARD® Blocks and Holders 是一款高安全性的保险丝插座,具有广泛的适用性和优良的性能。它不仅通过了多项认证,而且提供了丰富的型号选择和便利的设计,适合在各类高压和大电流环境下使用。推荐在需要保护人员安全并保障电路稳定运行的应用场景中使用。
    以上是对 POWR-GARD® Blocks and Holders 的详细介绍,希望对您的选型和使用有所帮助。

LFH25030FBC参数

参数
保险丝类型 -
额定电流 -
保险丝座类型 -
零件状态 在售
包装方式 盒装

LFH25030FBC厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LFH25030FBC数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE LFH25030FBC LFH25030FBC数据手册
