首页  >  产品百科  >  0314.500HXP

0314.500HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 0.115A²S 快速熔断 Cartridge,Ceramic 500mA 底座安装 31.75mm(长度)
供应商型号: 1149748
供应商: element14
标准整包数: 1

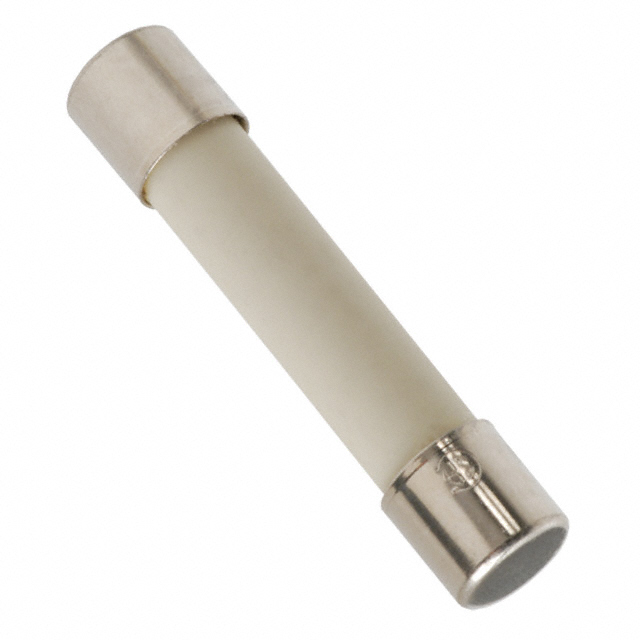

LITTELFUSE 熔断保险丝 0314.500HXP

0314.500HXP概述

    3AB Fast-Acting Fuses: 314/324 Series 技术手册

    产品简介


    3AB Fast-Acting Fuses 是一款采用陶瓷体结构的快速动作保险丝,适用于需要高电流负载的应用场合。该系列保险丝由314和324两个子系列组成,具有较高的分断能力和电压等级,能够在苛刻环境下提供可靠的电路保护。

    技术参数


    - 电流范围:0.375A至40A
    - 电压等级:250V AC 或 280V AC(部分型号)
    - 分断能力:35kA@250VAC,10kA@125VAC 或 125VDC
    - 熔断时间:在额定电流的100%时,最小熔断时间为4小时;在额定电流的250%时,最大熔断时间为30秒
    - 冷态电阻:具体数值取决于不同电流等级
    - 热应力耐受:可承受-65°C到+125°C的温度循环
    - 环境温度范围:-55°C至+125°C
    - 包装选项:各种数量和包装代码(例如MX、MX52L等)

    产品特点和优势


    - 高分断能力:最高可达35kA@250VAC,适用于高负载环境。
    - 快速响应:在短时间内即可断开电路,避免过载带来的损害。
    - 罗氏标准合规:符合RoHS标准,环保无铅。
    - 适用广泛:可以用于多种应用场合,如家用电器和工业设备。
    - 多样的封装形式:既有圆柱形的卡式封装,也有轴向引脚封装,满足不同的安装需求。

    应用案例和使用建议


    - 家用电器:3AB保险丝适用于空调、冰箱等大功率家电设备,确保内部组件的安全运行。
    - 工业设备:在工业自动化控制系统中,为保护关键部件提供补充保护。
    - 建议使用:为了确保最佳性能,在选择3AB保险丝时应参考设备的实际工作电流和电压,避免选择额定值低于实际负载的保险丝。同时,对于高负载或高温环境的应用,应选用更高额定值的产品以保证可靠性和安全性。

    兼容性和支持


    - 兼容性:3AB系列保险丝适用于多种类型的安装座和连接器,如Twist-Lock In-Line Fuseholder、Panel Mount Fuseholder等。
    - 支持和服务:Littelfuse公司提供了详尽的技术文档和在线支持资源,包括样品和数据表下载。此外,客户还可以通过官方渠道获得专业咨询和技术支持。

    常见问题与解决方案


    - 问题1:在高电流负载下保险丝熔断过快。
    - 解决方案:检查电路设计是否存在短路或过载情况,并更换合适的高电流等级保险丝。

    - 问题2:保险丝表面氧化影响正常工作。
    - 解决方案:清洁接触点并涂抹适量导电膏,保持良好的接触状态。

    总结和推荐


    总体而言,3AB Fast-Acting Fuses凭借其卓越的性能和广泛的应用场景,成为众多领域不可或缺的保护装置。特别是在要求快速响应和高分断能力的应用环境中,这款保险丝展现出了显著的优势。对于那些对保护设备安全有严格要求的用户来说,强烈推荐使用3AB系列保险丝。无论是家庭还是工业应用,它们都能提供可靠且高效的电路保护解决方案。

0314.500HXP参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 0.115A²S
额定电流 500mA
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
长*宽*高 31.75mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0314.500HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0314.500HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0314.500HXP 0314.500HXP数据手册

0314.500HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1782 ¥ 9.8616
10+ $ 0.9295 ¥ 7.7798
100+ $ 0.75 ¥ 6.2775
200+ $ 0.7321 ¥ 6.1273
500+ $ 0.6295 ¥ 5.2688
1000+ $ 0.5654 ¥ 4.7323
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.86
直接购买
加入购物车
