03540021ZXBL

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Cartridge 30A 底座安装,焊接安装 12.7mm(长度)*35.56mm(高度)
供应商型号: F4925-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 03540021ZXBL

03540021ZXBL概述


    产品简介

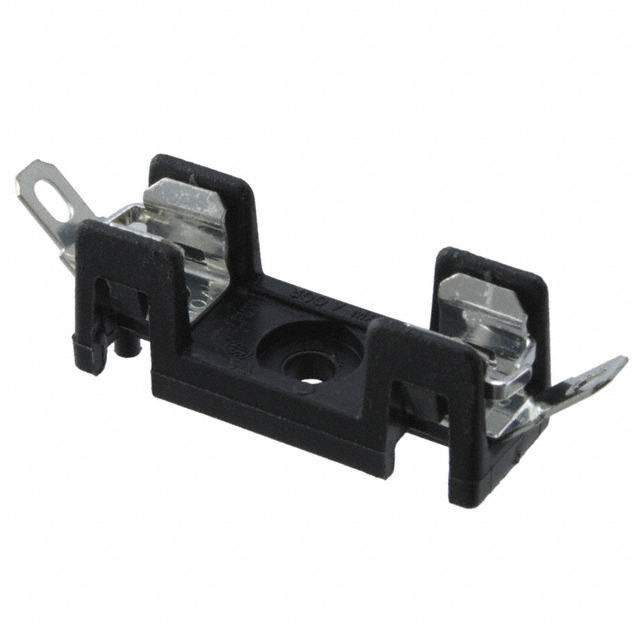

    Littelfuse 354系列OMNI-BLOK®熔断器块 是一款专为3AB/3AG型保险丝设计的低轮廓式保险丝块。该产品采用了独立的屏障设计,能够强化保险丝夹子,提供更高的保护,避免保险丝夹子受到损坏及电击风险。这款保险丝块不仅设计独特,还能自对准保险丝帽,确保低接触电阻。此外,较高电流等级的产品通过使用弹簧黄铜夹子得以实现。除了双极单元外,多极单元可拆分成所需的极数,灵活适应不同需求。该产品广泛应用于电力系统、工业设备和电子设备等领域。

    技术参数


    - 额定电流:
    - 焊接端子: 30A, 600 VDC/VAC
    - 快速连接终端(1/16"Q.C): 20A, 600 VDC/VAC
    - 快速连接终端(1/4"Q.C): 20A, 600 VDC/VAC
    - 印刷电路板端子: 15A, 600 VDC/VAC
    - 温度范围: -40°C 至 +85°C
    - 介电强度: 1500V (最小)
    - 兼容保险丝尺寸: 3AB/AG
    - 外壳材料: 玻璃增强热塑塑料,符合UL 94V0防火等级

    产品特点和优势


    - 独特的设计: 提供自我对准功能和低接触电阻,保证可靠的电气连接。
    - 高电流等级: 通过使用弹簧黄铜夹子实现了更高的电流承载能力。
    - 多极单元灵活性: 除双极单元外,其他多极单元可以拆分以获得所需的极数。
    - 安全性: 独立屏障的设计提高了保险丝夹子的保护,减少了电击风险。

    应用案例和使用建议


    - 应用案例: 在电力系统和工业设备中作为过流保护装置。例如,在高压配电系统中,这种保险丝块可以安装在配电箱内,保护电路免受过载或短路造成的损害。
    - 使用建议:
    - 安装时注意: 需要确保保险丝正确插入,以免接触不良导致过热。
    - 温度监控: 在高温环境下使用时,应特别关注温度变化,避免超过产品的工作温度范围。


    兼容性和支持


    - 兼容性: 该产品适用于3AB/AG型号的保险丝。
    - 支持: 用户可联系Littelfuse获取进一步的技术支持和维护信息。

    常见问题与解决方案


    - 问题: 安装时无法正确对准保险丝。
    - 解决方案: 检查是否使用了正确的保险丝型号,且保险丝是否正确插入。必要时可咨询技术支持。
    - 问题: 保险丝易损。
    - 解决方案: 确保安装前保险丝无损坏,且安装过程中避免用力过大导致保险丝损坏。
    - 问题: 接触电阻过高。
    - 解决方案: 确保所有连接处无松动,重新检查保险丝是否正确插入并紧固。

    总结和推荐


    Littelfuse 354系列OMNI-BLOK®熔断器块 的独特设计和可靠性能使其成为电力系统和工业设备的理想选择。它的高电流承载能力和出色的过流保护功能使它在市场上具有显著的竞争优势。对于需要可靠过流保护的场景,强烈推荐使用这款产品。总体而言,Littelfuse的产品提供了卓越的品质和可靠的支持,是电子设备设计和制造中的优选方案。

03540021ZXBL参数

参数
额定电流 30A
保险丝座类型
保险丝类型 Cartridge
长*宽*高 12.7mm(长度)*35.56mm(高度)
安装方式 底座安装,焊接安装
应用等级 工业级
零件状态 在售
包装方式 散装

03540021ZXBL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

03540021ZXBL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 03540021ZXBL 03540021ZXBL数据手册

03540021ZXBL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.702 ¥ 15.8201
5+ $ 1.4145 ¥ 13.1478
10+ $ 1.2247 ¥ 11.3838
50+ $ 1.0163 ¥ 9.4464
100+ $ 0.9028 ¥ 8.3111
250+ $ 0.8114 ¥ 7.4691
500+ $ 0.7481 ¥ 6.8867
1000+ $ 0.6895 ¥ 6.347
5000+ $ 0.6218 ¥ 5.724
库存: 238
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.82
直接购买
加入购物车
