0263005.HAT1L

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 5.55A²S 快速熔断 Board Mount (Cartridge Style Excluded) 5A 插件,D3.9XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: 576-0263005.HAT1L
供应商: Mouser
标准整包数: 1

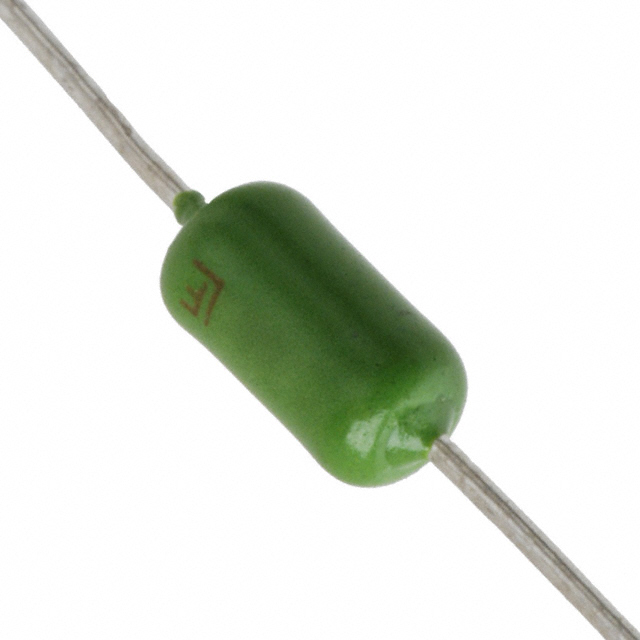

LITTELFUSE 熔断保险丝 0263005.HAT1L

0263005.HAT1L概述

    # PICO® II 263 系列非常快速反应保险丝技术手册

    产品简介


    PICO® II 263 系列保险丝是一款特别设计的小型轴向引脚式保险丝,它具有 250V 的额定电压。这类保险丝广泛应用于多种电子设备中,如照明系统、电源供应装置、液晶电视、医疗设备及办公自动化机器等。该产品具有快反应时间的特点,能够在异常电流过载时迅速断开电路,从而保护后续的电子组件。

    技术参数


    - 额定电压: 250V
    - 额定电流范围: 0.062A 至 5A
    - 中断能力:
    - 250VAC 时 50A
    - 125VAC 时 100A
    - 温度范围: -55°C 到 +125°C(需考虑重降额)
    - RoHS 合规性和无卤素
    - 熔断时间:
    - 额定电流的 100% 时,最小熔断时间为 4 小时
    - 额定电流的 200% 时,最大熔断时间为 1 秒
    - 额定电流的 300% 时,最大熔断时间为 0.1 秒
    - 电阻: 在额定冷态下,其阻值介于 0.000192Ω 至 5.55Ω 之间
    - 降额曲线: 当工作温度超过标准时,建议进行降额处理

    产品特点和优势


    PICO® II 263 系列非常快速反应保险丝的优势明显,主要包括:
    - 紧凑设计: 尽管体积小,却能在额定电压下保持稳定运行。
    - 快速反应: 在电流过载的情况下能够迅速断开电路,保证安全。
    - 宽泛的电流范围: 能适应多种设备的需求,从低电流到高电流都有对应型号。
    - 环保材料: 符合 RoHS 和 Halogen-Free 标准,保证了产品的环保性。

    应用案例和使用建议


    该系列保险丝广泛应用于电子设备,例如:
    - 电源供应器: 快速响应和高中断能力确保系统的稳定运行。
    - LED 照明系统: 小巧的设计使其易于安装在各种灯具中。
    - 医疗设备: 其高可靠性和稳定性适用于对安全性要求极高的医疗领域。
    - LCD 显示器: 保护显示器免受电流过载的影响。
    使用建议:
    - 安装时需要考虑温度影响,根据实际情况进行必要的降额处理。
    - 在焊接到电路板上时,建议采用手工焊接方式以确保焊接质量。

    兼容性和支持


    PICO® II 263 系列非常快速反应保险丝是为多种设备设计的,具有较好的通用性。Littelfuse 提供了详尽的技术支持,包括产品手册和在线帮助文档,用户可以访问公司官网获取更多相关信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时焊接不良 | 使用正确的焊接温度和时间,确保焊接质量 |
    | 温度过高导致保险丝烧毁 | 按照降额曲线进行操作,避免超负荷运行 |

    总结和推荐


    PICO® II 263 系列非常快速反应保险丝以其出色的性能和广泛的应用领域脱颖而出。其小巧的外形、快速的反应时间和广泛的电流适用范围使其成为众多应用的理想选择。我们强烈推荐在电源供应、照明和医疗设备等领域选用此款保险丝,以确保设备的安全和稳定运行。

0263005.HAT1L参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 5.55A²S
额定电流 5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
长*宽*高 7.11mm(长度)
通用封装 插件,D3.9XL7.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

0263005.HAT1L厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0263005.HAT1L数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0263005.HAT1L 0263005.HAT1L数据手册

0263005.HAT1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5075 ¥ 29.6384
5+ $ 2.9095 ¥ 24.5853
10+ $ 2.691 ¥ 22.739
50+ $ 2.0952 ¥ 17.7044
100+ $ 1.7712 ¥ 14.9666
200+ $ 1.6956 ¥ 14.3278
500+ $ 1.5336 ¥ 12.9589
1000+ $ 1.428 ¥ 12.0666
2500+ $ 1.386 ¥ 11.7117
库存: 67
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.63
