048712.5MXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 420V 420V 170A²S 快速熔断 Cartridge,Ceramic 12.5A 底座安装,标准安装,盒式安装 20mm(长度)
供应商型号: ET-2786265
供应商: 海外现货
标准整包数: 1

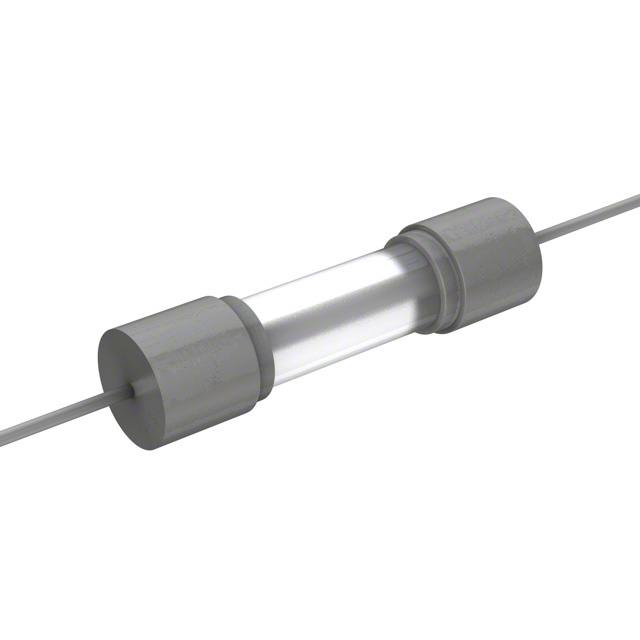

LITTELFUSE 熔断保险丝 048712.5MXP

048712.5MXP概述

    487系列快熔断保险丝产品技术手册

    产品简介


    487系列是一款适用于电信电源系统和数据中心服务器电源系统的快熔断保险丝。它专为在短路和过电流故障情况下确保电源单元(PSU)与电路断路器面板之间最佳协调而设计。该保险丝具有快速反应能力,在发生故障时能迅速切断电源,同时保护其他关键系统不受影响。此外,它在高能效应用中表现出色,适用于如三相电源、逆变器和镇流器等应用。

    技术参数


    - 额定电压:420VAC / 420VDC
    - 熔断电流范围:8A至20A
    - 尺寸:5×20 mm
    - 工作温度范围:-60°C至+125°C
    - 断开时间:100%额定电流下60分钟最小;210%额定电流下30分钟最大;275%额定电流下0.04秒至20秒;400%额定电流下0.01秒至1.0秒;1000%额定电流下0.03秒最大

    产品特点和优势


    - 低I²t值和快速熔断:该保险丝具有较低的I²t值,能够在短时间内快速熔断,提供更快的保护响应。
    - 高电流等级:高达20A的电流等级,同时保持紧凑的5×20 mm封装尺寸。
    - RoHS合规:符合RoHS标准,无铅,适合环保要求高的应用。
    - 广泛认证:获得UL 248-1和UL 248-14、EN 60127-1和EN 60127-7的认证,确保其在国际市场的通用性。

    应用案例和使用建议


    - 应用案例:该保险丝广泛应用于电信电源系统、数据中心服务器电源系统、三相电源系统、逆变器和镇流器等场合。例如,在一个典型的数据中心服务器电源系统中,487系列保险丝可以作为第一道防线,在过电流或短路故障时迅速切断电源,避免进一步损坏。
    - 使用建议:建议在安装时注意确保适当的散热措施,特别是在高温环境下。同时,为了保证长期可靠性,建议定期检查保险丝的工作状态并及时更换老化部件。

    兼容性和支持


    - 兼容性:487系列保险丝可用于不同的应用中,具体兼容性取决于电路设计和制造商要求。其与主流电气设备的兼容性良好,但在某些特定应用中可能需要额外的设计考虑。
    - 支持:Littelfuse公司提供详尽的技术支持和售后服务,包括产品手册、样品、技术文档等资源。如果用户在使用过程中遇到问题,可以通过官方渠道获取帮助。

    常见问题与解决方案


    1. 问题:保险丝熔断后如何更换?
    - 解决方案:首先确认熔断原因并排除故障,然后按照安装指南将新保险丝正确插入。务必使用相同规格的新保险丝进行替换。
    2. 问题:保险丝寿命是否会受到工作环境的影响?
    - 解决方案:是的,保险丝的工作寿命会受到温度、湿度等因素的影响。应在合适的工作环境中使用,并定期检查其工作状态。
    3. 问题:保险丝在多大程度上能够保护电路免受瞬态过电压的影响?
    - 解决方案:虽然保险丝能有效切断过电流以保护电路,但对于瞬态过电压的防护效果有限。建议配合使用其他类型的保护装置,如压敏电阻等。

    总结和推荐


    487系列保险丝以其独特的性能特点、可靠的质量保障及广泛的适用范围,在电信和数据中心领域具有很高的市场竞争力。其快速熔断和高电流承载能力使其成为在高能效应用中不可或缺的关键保护组件。强烈推荐在相关应用中使用487系列保险丝,但需确保根据实际需求选择合适的规格并遵循正确的使用方法。

048712.5MXP参数

参数
保险丝类型 Cartridge,Ceramic
熔断 I²t 170A²S
额定电流 12.5A
熔断电流 -
额定电压-AC 420V
额定电压-DC 420V
熔断特性 快速熔断
长*宽*高 20mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 散装

048712.5MXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

048712.5MXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 048712.5MXP 048712.5MXP数据手册

048712.5MXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.5208 ¥ 55.101
5+ $ 5.6426 ¥ 47.6802
10+ $ 4.6738 ¥ 39.494
25+ $ 4.4886 ¥ 37.9288
50+ $ 3.8176 ¥ 32.2584
100+ $ 3.5115 ¥ 29.6725
250+ $ 3.1815 ¥ 26.884
库存: 937
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.1
