0318012.MXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 234.6A²S 300A 快速熔断 Cartridge,Glass 12A 插件,D7XL32.7MM 通孔安装 32.72mm(长度)
供应商型号: TS-0318012.MXP
供应商: 海外现货
标准整包数: 1000

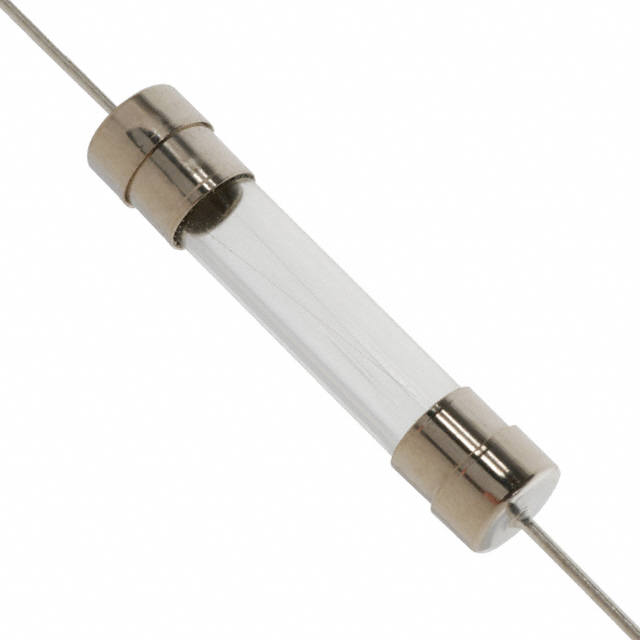

LITTELFUSE 熔断保险丝 0318012.MXP

0318012.MXP概述

    文章标题:Littelfuse 312/318 系列 3AG 快速熔断器技术手册解读

    产品简介


    Littelfuse 的 312/318 系列 3AG 快速熔断器是一种专为电路保护设计的产品,适用于各种高要求的电子应用场合。该系列熔断器包含两个子系列:312 系列(卡式)和 318 系列(轴向引线型),分别提供不同的安装方式以满足客户的不同需求。它们具有快速响应特性,在过载或短路情况下能够迅速切断电路,保护设备免受损坏。
    主要功能包括:
    - 可靠的电路保护:提供稳定且快速的过电流防护。
    - 多种电流范围:涵盖从 0.062A 到 35A 的广泛额定值。
    - 广泛的适用性:可用于家用电器、工业设备等多种领域的组件保护。

    技术参数


    以下是 312/318 系列的关键技术参数表:
    | 参数名称 | 技术指标 |

    | 额定电流范围 | 0.062A 至 35A |
    | 电压等级 | 250VAC 和 32VAC |
    | 分断能力 | 最大分断容量为 35A@250VAC 或 300A@32VAC |
    | 熔断时间特性 | 在 100% 额定电流下 > 4 小时;在 135% 额定电流下 < 1 小时;在 200% 额定电流下 < 10 秒 |
    | 冷态电阻 | 见数据表(单位:欧姆) |
    | 融化 I²t 值 | 见数据表(单位:A²·s) |
    | 环境适应性 | 工作温度范围:-55°C 至 +125°C |
    此外,所有型号均符合 RoHS 标准,不含铅(Lead-free),并已通过多家国际认证机构批准。

    产品特点和优势


    1. 快速响应性能:针对短路和严重过流情况能迅速动作,避免设备进一步受损。
    2. 多功能设计:两种形式可供选择(卡式与轴向引线),适合不同安装条件的需求。
    3. 可靠性高:采用玻璃材质的熔体和镍镀层的接头,确保长期使用的稳定性。
    4. 环保合规:RoHS 符合标准,绿色环保,易于回收利用。
    5. 广泛认证支持:UL、cURus 等权威认证加持,保证产品质量与安全。

    应用案例和使用建议


    应用场景:
    - 家用电器:如洗衣机、冰箱等大功率设备的内部线路保护。
    - 工业控制设备:用于对瞬态电流敏感的自动化装置。
    - 电源模块:为各类开关电源提供高效防护。
    使用建议:
    - 根据具体负载电流大小合理选择合适的熔断器额定值。
    - 注意安装方向,避免因接线错误导致不必要的损坏。
    - 定期检查和更换已老化或触发过的熔断器。

    兼容性和支持


    - 312/318 系列熔断器可与多个品牌的标准接线盒或接线板配合使用,例如 Littelfuse 提供的传统面板安装式熔断器盒(型号 342 和 346)。
    - 用户如有特殊定制需求,可直接联系 Littelfuse 官方技术支持团队获取更多帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 熔断器频繁触发 | 检查负载是否超出额定范围,调整后重新测试。 |
    | 安装后无法正常工作 | 确认安装方向正确,并检查焊接质量是否良好。 |
    | 熔断器寿命短 | 检查周围温度及电压波动,必要时改善散热条件。|

    总结和推荐


    Littelfuse 的 312/318 系列 3AG 快速熔断器凭借其出色的快速熔断能力和高可靠性,在电路保护领域表现出色。其环保设计和严格的行业认证使其成为市场上一款极具竞争力的产品。无论是家庭还是工业用途,这款熔断器都值得信赖。强烈推荐给需要高性能电路保护解决方案的专业人士和企业用户。
    注:本文章内容仅供参考,具体使用请遵循制造商的技术手册和官方指导。

0318012.MXP参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 234.6A²S
额定电流 12A
熔断电流 300A
额定电压-AC 32V
额定电压-DC -
长*宽*高 32.72mm(长度)
通用封装 插件,D7XL32.7MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0318012.MXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0318012.MXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0318012.MXP 0318012.MXP数据手册

0318012.MXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
