051406.3MXEP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 500V 13.5A²S 快速熔断 Cartridge,Ceramic 6.3A 插件,D7XL32.7MM 通孔安装 32.72mm(长度)
供应商型号: SM-051406.3MXEP
供应商: 海外现货
标准整包数: 1

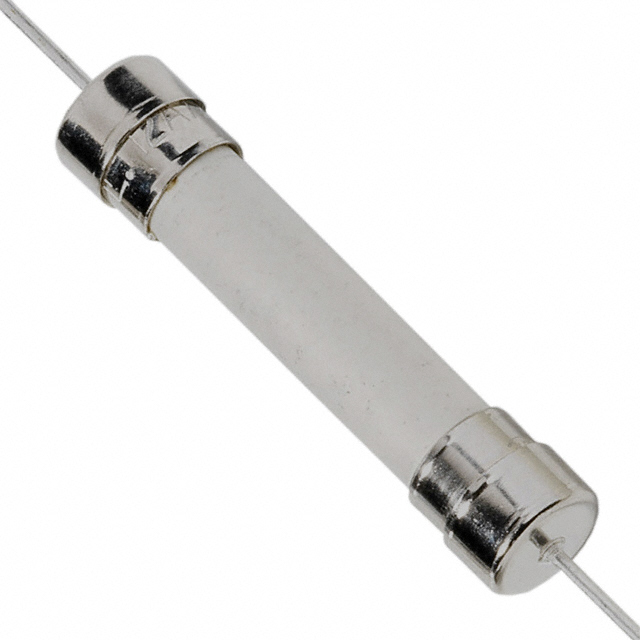

LITTELFUSE 熔断保险丝 051406.3MXEP

051406.3MXEP概述

    # 514 系列快熔式陶瓷保险丝技术手册

    产品简介


    514系列快熔式陶瓷保险丝是由Littelfuse公司生产的电子保护元件。该系列产品具有高能量断开能力和出色的电流限制性能,适用于高能量和高功率效率的应用场景。产品提供通孔(axial lead)和保险管(cartridge)两种形式,满足不同的电路布局需求。
    主要功能
    - 快速响应:在过载情况下能迅速切断电流,保护电路免受损坏。
    - 高额定电压:额定电压高达500VAC,适用于高压环境。
    - 高断开能力:可承受最大5000A@500VAC的短路电流。
    应用领域
    - 电源管理系统
    - 工业控制设备
    - 医疗器械
    - 通信设备
    - 汽车电子系统

    技术参数


    基本参数
    - 产品型号:514系列
    - 额定电压:500VAC
    - 额定电流范围:0.4A 至 12.5A
    - 断开能力:5000A @ 500VAC(对于1.6A规格,断开能力为25kA)
    - 外形尺寸:6.3mm x 32mm
    - 材料:陶瓷外壳,镍镀黄铜帽,镀锡铜引线
    温度特性
    - 工作温度范围:-55℃ 至 +125℃
    - 耐温冲击:MIL-STD-202G方法107G,-65℃至125℃共5个循环
    电气特性
    - 冷态电阻:典型值范围从1.92mΩ到114mΩ
    - 熔化I2t值:范围从1.92A²s到114A²s
    机械特性
    - 终端强度:符合MIL-STD-202G方法211A
    - 焊接性:符合MIL-STD-202方法208
    - 防潮性:符合MIL-STD-202G方法103B条件A
    - 盐雾测试:符合MIL-STD-202G方法101E条件B

    产品特点和优势


    独特功能
    - 铅(Pb)及卤素(Halogen)含量符合RoHS标准
    - 高强度设计,可在-55℃至+125℃的宽广温度范围内稳定工作
    - 兼容无铅焊接工艺,提高生产灵活性和效率
    市场竞争力
    - 高效可靠的电路保护:能够在短时间内切断电流,有效防止电路过热和短路
    - 高品质材料和先进制造工艺:确保长期稳定的性能表现
    - 多样化的包装选项:支持通孔安装和保险管安装,方便不同应用场景的使用

    应用案例和使用建议


    使用场景分析
    - 工业控制系统:用于保护控制器和其他关键组件不受意外短路的影响。
    - 医疗设备:保证设备内部电路的安全运行,防止因电流异常导致设备失效。
    - 汽车电子系统:适应车辆内部复杂的电环境,提高系统的可靠性和安全性。
    使用建议
    - 在选择具体型号时,需要根据实际应用中的电流需求精确匹配。
    - 注意保持保险丝与电路板的良好接触,避免因接触不良引发的问题。
    - 定期检查保险丝状态,及时更换损坏的保险丝以维持系统的正常运行。

    兼容性和支持


    兼容性
    - 本产品可广泛应用于多种设备和电路系统,且支持无铅焊接工艺。
    - 适用于各种标准电压下的电路保护需求。
    支持和维护
    - 用户可以在Littelfuse官网下载详细的技术文档和使用指南。
    - 提供24小时在线客服和技术支持服务,解答用户关于产品的任何疑问。

    常见问题与解决方案


    常见问题及解决方法
    1. 问:保险丝频繁熔断
    - 答:检查电路是否存在持续的过载情况,必要时更换更大容量的保险丝。

    2. 问:保险丝在低电流下熔断
    - 答:确认是否选择了合适的保险丝型号,如果选型正确,则可能是因为产品质量问题,建议联系供应商进行检查或更换。

    总结和推荐


    产品评估
    - 主要优点:出色的断开能力和高效的电流限制性能,适用于高压环境;符合环保要求,支持无铅焊接工艺;结构坚固耐用,适应广泛的温度变化。
    - 适用性评价:由于其高性能和广泛的适用范围,514系列快熔式陶瓷保险丝在众多领域都有很高的应用价值。
    推荐使用
    - 总体推荐:强烈推荐在高能量和高功率效率应用场合中使用514系列快熔式陶瓷保险丝。该产品以其高效可靠的性能和良好的市场反馈,将成为您理想的选择。
    以上便是关于514系列快熔式陶瓷保险丝的技术手册解读,希望能为您提供有价值的参考信息。

051406.3MXEP参数

参数
额定电压-AC 500V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 13.5A²S
额定电流 6.3A
熔断电流 -
长*宽*高 32.72mm(长度)
通用封装 插件,D7XL32.7MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

051406.3MXEP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

051406.3MXEP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 051406.3MXEP 051406.3MXEP数据手册

051406.3MXEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
