0208.375DRT1P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 0.171A²S 快速熔断 Cartridge,Glass 375mA 插件 底座安装 5mm(长度)*15mm(宽度)
供应商型号: ZT-0208.375DRT1P
供应商: 海外现货
标准整包数: 1

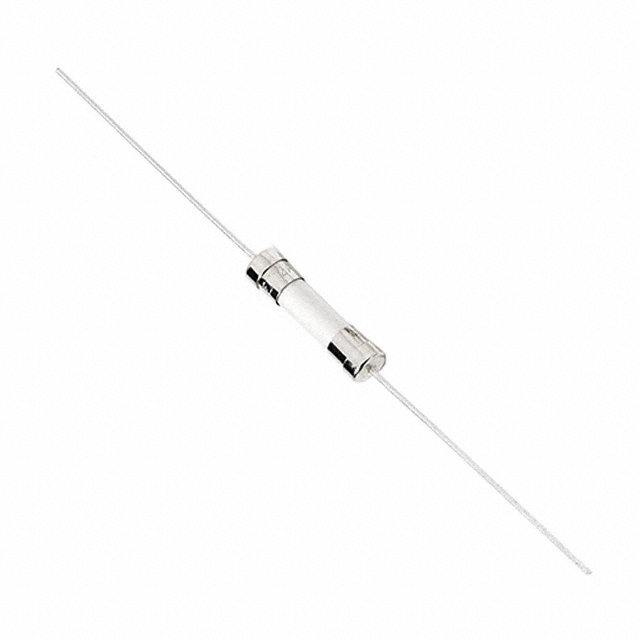

LITTELFUSE 熔断保险丝 0208.375DRT1P

0208.375DRT1P概述

    Littelfuse 208 系列(2AG)350V 快速熔断保险丝技术手册

    产品简介


    Littelfuse 的 208 系列(2AG)350V 快速熔断保险丝是专为在荧光灯电气设备及其他应用场合下提供保护而设计的电子元件。该系列提供了与3AG系列产品相同的性能特性,但仅占其三分之一的空间。208 系列保险丝有两种形式:带引线和套管形式,且均符合RoHS标准并为无铅产品。

    技术参数


    以下是该系列保险丝的技术参数列表:
    | 电流等级 (A) | 电压等级 (V) | 断流能力 (A) | 标称冷电阻 (Ω) | 熔化时间 (A²s) |

    | 0.375 | 350 | 100A | 0.395 | - |
    | 0.500 | 350 | 100A | 0.265 | - |
    | 0.750 | 350 | 100A | 0.152 | - |
    | 1.0 | 350 | 100A | 0.103 | - |
    | 1.5 | 350 | 100A | 0.0712 | - |
    | 2.0 | 350 | 100A | 0.0497 | - |
    | 2.5 | 350 | 100A | 0.0372 | - |
    | 3.0 | 350 | 100A | 0.0317 | - |
    | 3.5 | 350 | 100A | 0.0265 | - |
    | 4.0 | 350 | 100A | 0.0240 | - |
    | 5.0 | 350 | 100A | 0.0186 | - |
    | 6.0 | 350 | 100A | 0.0154 | - |
    | 7.0 | 350 | 100A | 0.0130 | - |
    | 8.0 | 350 | 100A | 0.0107 | - |
    | 10.0 | 350 | 100A | 0.0075 | - |
    此外,根据100%电流,保险丝将在最少4小时内打开,135%电流情况下,最大1小时;200%电流时,最大1秒内打开。

    产品特点和优势


    - 快速响应:当电路中的电流超过额定值时,这些保险丝能够迅速熔断,从而有效防止电路过载带来的损害。
    - 尺寸紧凑:体积仅为传统的3AG保险丝的三分之一,适用于空间有限的应用场景。
    - 环保材料:采用无铅且符合RoHS标准的材料,确保环保合规。
    - 广泛认证:通过了包括UL在内的多个安全机构的认证,确保产品质量可靠。

    应用案例和使用建议


    这些保险丝非常适合用于荧光灯电气球泡、以及其他需要快速响应和紧凑尺寸的应用场合。例如,在建筑照明系统或工业控制装置中,208 系列保险丝能够有效地保护电路免受过电流的损害。为了最大化发挥其保护功能,建议在安装前进行充分的测试和验证。

    兼容性和支持


    208 系列保险丝可以与其他类型的保险丝持和使用,如Littelfuse的其他配件。具体可参考手册中的“推荐配件”部分。此外,Littelfuse提供了详细的文档和数据表支持,并可通过联系工厂获取更多技术支持和服务。

    常见问题与解决方案


    1. 如何选择合适的电流等级?
    - 根据您特定应用中的电路电流选择最接近但不超过额定电流的保险丝等级。例如,如果您的电路电流为3A,则应选择3.5A或更高的等级。
    2. 如何正确焊接保险丝?
    - 参考手册中的焊接参数部分,建议使用波峰焊或手工焊接工艺,并遵循推荐的温度和时间设置以确保焊接质量。

    总结和推荐


    综上所述,Littelfuse的208系列350V快速熔断保险丝是一款高性能、环保且尺寸紧凑的产品。它特别适合于荧光灯电气设备及其它要求快速响应的应用场合。强烈推荐给对空间和环境保护都有严格要求的设计工程师和技术人员。

0208.375DRT1P参数

参数
熔断电流 -
额定电压-AC 350V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.171A²S
额定电流 375mA
长*宽*高 5mm(长度)*15mm(宽度)
通用封装 插件
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0208.375DRT1P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0208.375DRT1P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0208.375DRT1P 0208.375DRT1P数据手册

0208.375DRT1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
