首页  >  产品百科  >  0NLN020.T

0NLN020.T

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 快速熔断 Cartridge 20A 底座安装,标准安装,盒式安装 50.8mm(长度)
供应商型号: 576-0NLN020.T
供应商: Mouser
标准整包数: 1

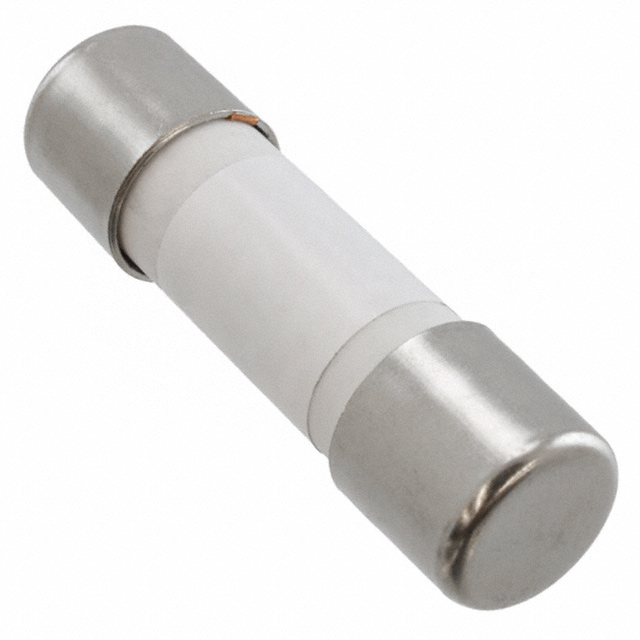

LITTELFUSE 熔断保险丝 0NLN020.T

0NLN020.T概述

    POWR-GARD® Fuse Datasheet

    产品简介


    POWR-GARD®系列的NLN/NLS型号为一次性熔断器,是Littelfuse品牌下的优秀产品。这些熔断器适用于一般用途的馈电和分支电路,特别适合于住宅和商业环境中。其额定电压范围为250至600V AC,以及特定条件下的250至500V DC。POWR-GARD®熔断器提供了一种经济高效的保护解决方案,能够应对电流容量从1A到600A不等的应用需求。

    技术参数


    - 电压范围:250V AC(NLN),600V AC(NLS)
    - 直流电压范围:250V(NLN),400V(NLS 35-60A),500V(NLS 8-30A,NLS 225-600A),600V(NLS 1-7A,NLS 70-200A)
    - 额定电流:1A至600A
    - 分断能力:交流50kA(NLN/NLS),直流20kA(NLN/NLS 1-60A),直流50kA(NLN/NLS 70-600A)
    - 认证标准:符合248-9标准,Class K5等级;UL认证,CSA认证

    产品特点和优势


    POWR-GARD® 熔断器具有如下显著特点和优势:
    - 经济实惠:在保持高可靠性的前提下,提供性价比极高的保护方案。
    - 50kA的断流能力:在出现短路时能够迅速断开电流,保证系统的安全运行。
    - 安装便捷:支持安装和插入式安装,方便用户根据实际需要进行配置。
    - 适用广泛:可用于一般住宅和商业应用中的电路保护,特别是负载较小的情况。

    应用案例和使用建议


    POWR-GARD®熔断器可以应用于各种一般用途的低压电路系统中。例如,在一个居民区的配电板中,当短路电流低于50kA时,可以选择使用这款熔断器来保护线路。对于那些希望简化电路设计并提高保护可靠性的工程师来说,它是一个理想的选择。建议在选择具体型号时考虑实际的电流需求,确保正确选型以实现最佳保护效果。

    兼容性和支持


    POWR-GARD®系列熔断器支持多种安装方式,如LFH60系列和LFH25系列的安装座。该系列产品还支持通过官网获取详细的技术资料和CAD图纸,以便于工程设计和安装调试。Littelfuse公司提供了详尽的技术支持文档和在线资源链接,帮助用户更好地理解和利用这些产品。

    常见问题与解决方案


    1. 问题:如何正确安装POWR-GARD®熔断器?
    - 解决方案:参照产品手册中的安装指南,使用合适的安装座进行安装,确保接触良好且固定牢固。
    2. 问题:更换熔断器时需要注意什么?
    - 解决方案:确保系统已经断电并放电后进行更换,选择相同规格的新熔断器以替换已熔断的旧熔断器。
    3. 问题:如何判断熔断器是否正常工作?
    - 解决方案:定期检查熔断器的状态,如果发现保险丝断裂或指示灯亮起,则表明需要更换熔断器。

    总结和推荐


    POWR-GARD®系列熔断器以其卓越的性能、广泛的适用性和较高的性价比,成为市场上备受推崇的产品之一。其优秀的分断能力和适用范围使其成为众多低压配电系统的理想选择。对于追求高效、安全的电路保护解决方案的用户而言,POWR-GARD®熔断器无疑是一个值得推荐的优质选项。

0NLN020.T参数

参数
保险丝类型 Cartridge
熔断 I²t -
额定电流 20A
熔断电流 -
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
长*宽*高 50.8mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 散装

0NLN020.T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0NLN020.T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0NLN020.T 0NLN020.T数据手册

0NLN020.T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.75 ¥ 48.5875
5+ $ 5.7155 ¥ 46.1962
10+ $ 4.587 ¥ 38.7602
50+ $ 3.5316 ¥ 29.842
100+ $ 3.2616 ¥ 27.5605
250+ $ 2.9268 ¥ 24.7315
500+ $ 2.625 ¥ 22.1813
1000+ $ 2.415 ¥ 20.4068
2500+ $ 2.2155 ¥ 18.721
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.58
