0216.800HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.285A²S 1.5KA 快速熔断 Cartridge,Ceramic 800mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: F2365-ND
供应商: Digi-Key
标准整包数: 1

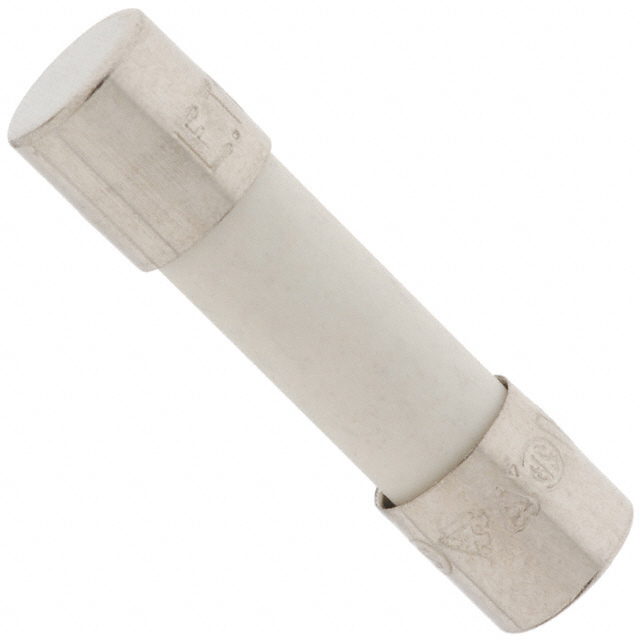

LITTELFUSE 熔断保险丝 0216.800HXP

0216.800HXP概述


    产品简介


    216系列5x20mm快速动作保险丝是来自Littelfuse的一款高性能电子元器件,主要用于全球范围内的安全保护需求。它提供了一系列电流额定值,从0.05A到16A,满足多种应用场景的需求。216系列保险丝适用于家用电器及利用设备,作为补充保护装置,为组件或内部电路提供独立的保护措施。此外,这些保险丝遵循国际标准IEC60127-2规范设计,确保在多国市场上均能可靠运行。

    技术参数


    - 电流额定值: 0.05A至16A
    - 电压等级: 250V
    - 最大中断电流: 1500A@250Vac
    - 电阻:
    - 0.05A: 0.00019Ω
    - 0.063A: 0.00079Ω
    - 0.08A: 0.00084Ω
    - 0.1A: 0.00450Ω
    - 0.125A: 0.00546Ω
    - 0.16A: 0.00326Ω
    - 0.2A: 0.00439Ω
    - 0.25A: 0.01350Ω
    - 0.315A: 0.02320Ω
    - 0.5A: 0.16500Ω
    - 0.63A: 0.05940Ω
    - 0.8A: 0.14600Ω
    - 1A: 0.18000Ω
    - 1.25A: 0.48000Ω
    - 1.6A: 1.00500Ω
    - 2A: 1.87000Ω
    - 2.5A: 3.67200Ω
    - 3.15A: 6.70000Ω
    - 4A: 14.99500Ω
    - 5A: 27.46000Ω
    - 6.3A: 56.43000Ω
    - 8A: 64.31500Ω
    - 10A: 154.34000Ω
    - 12.5A: 175.00000Ω
    - 16A: 462.50000Ω
    - 熔断时间:
    - 在150%额定电流下:
    - 0.05A至4A: 最小60分钟
    - 5A至6.3A: 最小60分钟
    - 8A至16A: 最小30分钟
    - 在210%额定电流下:
    - 0.05A至4A: 最大30分钟
    - 5A至6.3A: 最大30分钟
    - 8A至16A: 最大30分钟
    - 在275%额定电流下:
    - 0.05A至4A: 0.01秒至2秒
    - 5A至6.3A: 0.01秒至3秒
    - 8A至16A: 0.04秒至20秒
    - 在400%额定电流下:
    - 0.05A至4A: 0.003秒至0.3秒
    - 5A至6.3A: 0.003秒至0.3秒
    - 8A至16A: 0.01秒至1.0秒
    - 在1000%额定电流下:
    - 0.05A至4A: 最大0.02秒
    - 5A至6.3A: 最大0.02秒
    - 8A至16A: 最大0.03秒
    - 工作温度范围: -55°C至+125°C

    产品特点和优势


    216系列5x20mm快速动作保险丝拥有以下特点和优势:
    - 符合国际标准:设计符合IEC60127-2标准,保证全球通用。
    - 多种形式可选:提供片式(cartridge)和轴向引线(axial lead)两种形式,适应不同应用场景。
    - 环保材料:采用无铅设计,符合RoHS标准。
    - 高可靠性:通过严格的质量控制和测试,确保产品长期稳定可靠。
    - 广泛的适用性:广泛应用于家用电器和工业设备中,尤其适合需要快速反应的电路保护场合。

    应用案例和使用建议


    应用案例
    1. 家电保护:216系列保险丝常用于电冰箱、洗衣机、微波炉等家用电器中,作为内部电路的保护装置。
    2. 工业设备:在工业设备中,这些保险丝可以用于防止电动机过载、短路等问题,确保系统的正常运行。
    使用建议
    - 正确选择型号:根据具体应用的电流需求,选择合适的电流额定值。
    - 合理布局:在布线时,避免保险丝附近存在强热源或高湿度环境,以减少不必要的损害。
    - 定期检查:由于保险丝在电路故障时会熔断,建议定期检查并更换已损坏的保险丝,确保电路安全。

    兼容性和支持


    216系列5x20mm快速动作保险丝与大多数电路板和电源系统兼容,适用于不同类型的连接器和接线端子。Littelfuse提供详尽的技术文档和专业支持,确保用户在应用过程中遇到任何问题时都能得到及时有效的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 保险丝频繁熔断 | 检查电路是否存在短路或过载现象;确认负载是否超出保险丝额定值 |
    | 保险丝不熔断 | 检查保险丝是否安装正确;确认保险丝是否达到其熔断阈值 |

    总结和推荐


    总体而言,216系列5x20mm快速动作保险丝凭借其高精度、可靠性和广泛的适用性,在家用电器和工业设备中表现出色。其独特的设计特点使其在同类产品中具有明显的竞争优势。我们强烈推荐这款保险丝给那些需要高效、可靠的电路保护解决方案的应用场合。

0216.800HXP参数

参数
熔断 I²t 0.285A²S
额定电流 800mA
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0216.800HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0216.800HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0216.800HXP 0216.800HXP数据手册

0216.800HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
