40015000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 216.5A²S 130A 慢速熔断 Board Mount (Cartridge Style Excluded) 5A 通孔安装 8.5mm*4mm*8mm
供应商型号: CGC-40015000000
供应商: 海外现货
标准整包数: 1

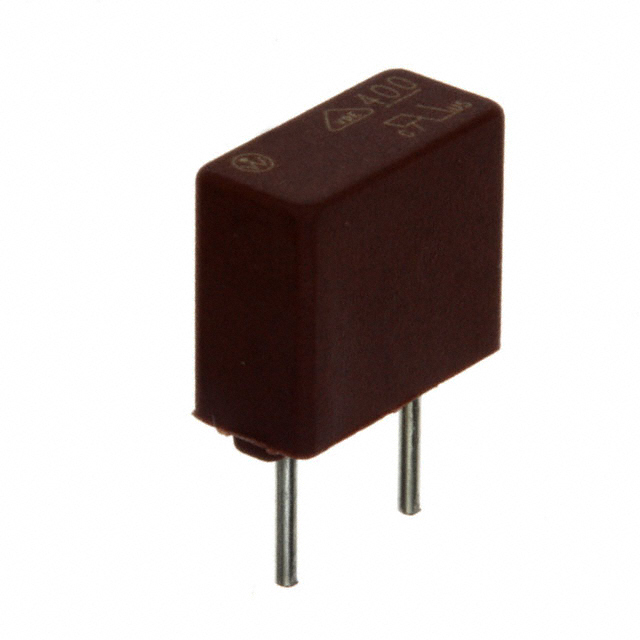

LITTELFUSE 熔断保险丝 40015000000

40015000000概述

    400 Series TE5® Fuse:时间延时熔断器

    产品简介


    400系列TE5®熔断器是一种小型时间延时型熔断器,专为过电流保护设计,额定电压为250伏。这种子微型熔断器广泛应用于电池充电器、消费类电子产品、电源装置及工业控制器等领域。其特点是无卤素、无铅且符合RoHS标准,因此在环境保护方面具有明显优势。

    技术参数


    以下是400系列TE5®熔断器的主要技术参数:
    - 额定电流范围:0.50A - 6.30A
    - 额定电压:250VAC
    - 破裂容量:高达130A@250VAC
    - 保持率(%)与开断时间(秒)关系如下:
    - 150%:最小1小时
    - 210%:最大120秒
    - 275%:最小400毫秒,最大10秒
    - 400%:最小150毫秒,最大3秒
    - 1000%:最小20毫秒,最大150秒
    具体电气参数包括:
    - 冷态电阻(欧姆):0.0072 - 0.1950
    - 最大电压降(mV):165 - 948
    - 最大功率损耗(mW):2.170 - 323.08
    - 熔化积分(A²s):2.170 - 323.08

    产品特点和优势


    400系列TE5®熔断器的独特功能包括:
    - 无卤素、无铅和RoHS合规材料,环保友好。
    - 减少PCB空间需求,适应紧凑电路设计。
    - 支持直接焊接或插件安装方式,方便使用。
    - 低内阻,提升能效。
    - 防震安全外壳,保证稳定性和安全性。
    - 在250VAC下的高破裂能力,达到130A。
    这些特点使其在市场上具有较强的竞争力,尤其是在追求高效能、可靠性和环保的产品中。

    应用案例和使用建议


    400系列TE5®熔断器广泛应用于各类电子产品,例如电池充电器和消费类电子产品。实际使用中,建议先进行应用测试以确保产品适合具体环境。针对不同应用场景,可根据熔断器的熔化积分特性来选择合适的电流等级,以满足不同的过载保护需求。
    此外,在波峰焊和手工焊接过程中,需要严格控制焊接温度和时间,避免熔断器损坏。推荐的手工焊接温度为350°C,最大加热时间为5秒;波峰焊时,预热时间和冷却时间也需控制得当。

    兼容性和支持


    400系列TE5®熔断器通过了多个国家和地区的认证,包括E67006、PS E、JET1896-31007-2001等,确保其在各种应用环境中均能发挥良好的保护作用。制造商提供了详细的焊接参数和温度曲线,以帮助用户正确地安装和使用产品。

    常见问题与解决方案


    根据技术手册,以下是几个常见的问题及其解决方案:
    - 问题:焊接时熔断器损坏
    - 解决方案:遵循推荐的焊接参数,确保焊接温度和时间控制得当。
    - 问题:过电流时熔断器未能正常熔断
    - 解决方案:检查熔断器的电流等级是否匹配实际应用要求,确保符合熔化积分标准。
    - 问题:安装过程中出现故障
    - 解决方案:按照正确的安装指南进行操作,注意熔断器的方向和固定方式。

    总结和推荐


    综上所述,400系列TE5®熔断器是一款高性能、可靠性强且环保的电子保护元件,适用于多种电子产品。其独特的设计和卓越的性能使其成为过电流保护领域的优秀选择。如果您需要高效、可靠的过电流保护方案,400系列TE5®熔断器将是理想的选择。

40015000000参数

参数
额定电流 5A
熔断电流 130A
额定电压-AC 250V
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 216.5A²S
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

40015000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

40015000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 40015000000 40015000000数据手册

40015000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
