首页  >  产品百科  >  0272.015V

0272.015V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.00000123A²S 快速熔断 Board Mount (Cartridge Style Excluded) 15mA 插件 垂直安装,通孔安装 7.3mm(长度)*7.3mm(高度)
供应商型号: ZT-0272.015V
供应商: 海外现货
标准整包数: 1

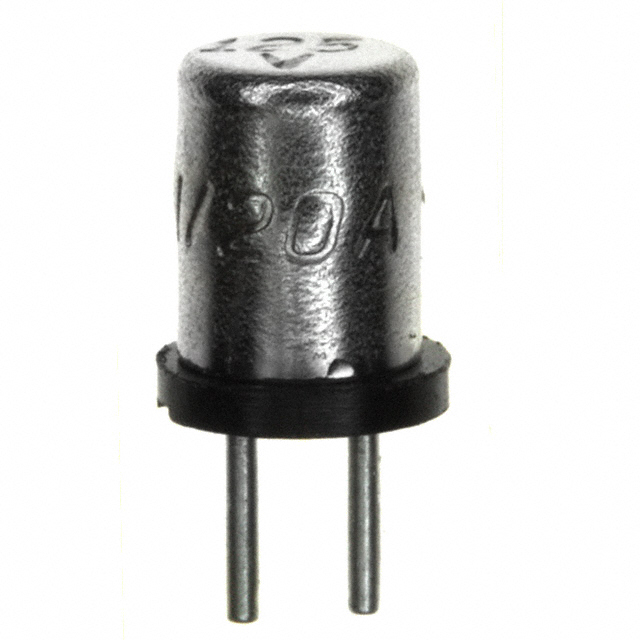

LITTELFUSE 熔断保险丝 0272.015V

0272.015V概述

    MICRO™ Very Fast-Acting Fuse (272/273/274/278/279 Series) 技术手册

    产品简介


    MICRO™非常快速反应保险丝是为美国航天计划开发的,具有可靠性和紧凑设计的特点。此系列保险丝提供插接式或径向引脚两种样式,额定电流范围从0.002A到5A,适用于广泛的设计需求。这些保险丝适用于各种印刷电路板和类似设备,可作为电子组件中的保护装置。

    技术参数


    - 电气特性:
    - 适用于军用级标准
    - 高分断能力
    - 可选透明盖以查看保险丝状态
    - 可用最低电流等级为0.002A至5A
    - 插接式,可选短或长引脚
    - 均符合MIL SPEC Military QPL类型(FM02)
    - 额定值:
    | 额定电流 (A) | 保险丝型号 (Amp Code) | 最大电压 (V) | 分断能力 | 冷态电阻 (Ω) | 熔化I²t (A²s) |
    |
    | 0.002 | 0.002 | 125 | 10,000A | 8.45E-09 | - |
    | 0.005 | 0.005 | 125 | 280 | 7.66E-08 | - |
    | 0.010 | 0.010 | 125 | 80 | 4.62E-07 | - |
    ...(更多数据略)
    - 工作环境:
    - 操作温度:273和279系列:-55°C 至 +85°C;272和278系列:-55°C 至 +125°C
    - 认证:
    - E10480
    - 29862
    - QPL FM02

    产品特点和优势


    - 高可靠性:专为美国航天计划开发,确保在极端环境下的稳定性能。
    - 紧凑设计:适合各种小型设备和复杂电路板的设计需求。
    - 多种选择:提供不同类型的保险丝和封装,适应不同的应用场景。
    - 高分断能力:在过载时能迅速断开电路,有效保护下游元件。
    - 清晰盖选项:方便检查保险丝状态,及时发现故障。

    应用案例和使用建议


    - 应用场景:这些保险丝适用于各种需要快速响应和高分断能力的电路,例如通信设备、工业控制和自动化系统等。
    - 使用建议:
    - 为确保最佳性能,建议对选定的产品进行应用测试。
    - 由于不推荐用于红外或对流回流工艺,因此在焊接过程中应特别注意焊接参数。
    - 考虑到温度影响,建议在-55°C至+85°C范围内使用,超过此范围可能需要重新评定。

    兼容性和支持


    - 兼容性:该系列保险丝适用于各种印刷电路板和类似设备,且与其他电子组件兼容。
    - 支持:供应商提供详细的使用指南和技术支持,以确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题1:保险丝损坏后如何更换?
    - 解决方案:参照产品手册,按照正确的步骤更换保险丝,并确保使用相同规格的产品。
    - 问题2:如何确定保险丝是否损坏?
    - 解决方案:通过观察保险丝的状态或使用万用表测量电阻,确认保险丝是否熔断。
    - 问题3:焊接过程中保险丝如何避免损伤?
    - 解决方案:严格按照推荐的焊接参数操作,避免过度加热导致保险丝损坏。

    总结和推荐


    综上所述,MICRO™非常快速反应保险丝系列具有出色的可靠性和紧凑设计,适用于广泛的电子应用。它们具备高分断能力和快速响应时间,可以有效地保护电路免受过载和短路的影响。虽然某些型号已停产,但现有的型号仍然能满足大部分设计需求。因此,我们强烈推荐在需要高可靠性和紧凑设计的应用中使用这些保险丝。

0272.015V参数

参数
额定电流 15mA
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.00000123A²S
长*宽*高 7.3mm(长度)*7.3mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0272.015V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0272.015V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0272.015V 0272.015V数据手册

0272.015V封装设计

查看详情并下载
Symbol
Footprint
3D Model
