0218004.TXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 69.1A²S 40A 慢速熔断 Cartridge,Glass 4A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 3995072
供应商: 海外现货
标准整包数: 10

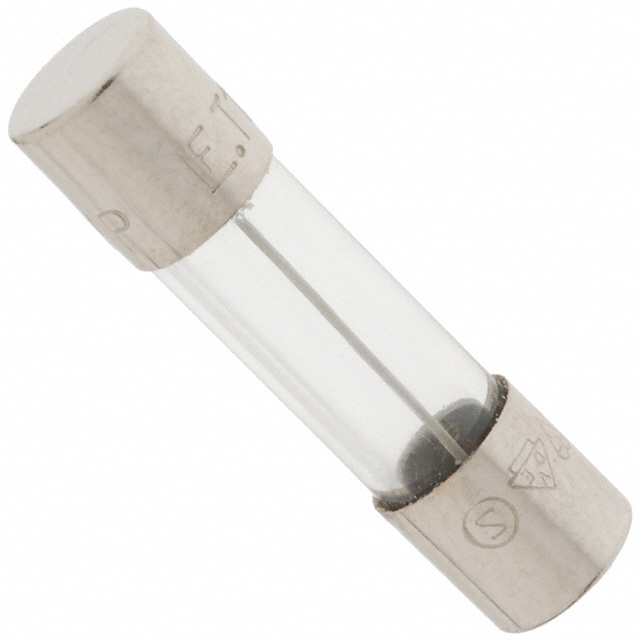

LITTELFUSE 熔断保险丝 0218004.TXP

0218004.TXP概述


    产品简介


    Littelfuse公司生产的218系列时间延时熔断器是一款具有全球适用性的电子元器件。这类时间延时熔断器采用玻璃体设计,分为5×20毫米规格的贴片式(Cartridge)和轴向引脚式(Axial Lead)两种形式。它们广泛应用于家电或利用设备中,为组件或内部电路提供补充保护。

    技术参数


    额定电流范围
    - 贴片式:0.032A至16A
    - 轴向引脚式:0.032A至10A;15A
    电压额定值
    - 250V AC
    熔断能力
    - 0.032A: 35A @ 250VAC
    - 0.040A: 31.862A @ 250VAC
    - 0.050A: 21.292A @ 250VAC
    - 0.063A: 14.268A @ 250VAC
    - 0.080A: 9.070A @ 250VAC
    - 0.100A: 6.018A @ 250VAC
    - 0.125A: 4.200A @ 250VAC
    - 0.160A: 3.700A @ 250VAC
    - 0.200A: 1.600A @ 250VAC
    - 0.250A: 1.0495A @ 250VAC
    - 0.315A: 0.8475A @ 250VAC
    - 0.400A: 0.5350A @ 250VAC
    - 0.500A: 0.3700A @ 250VAC
    - 0.630A: 0.2750A @ 250VAC
    - 0.800A: 0.0813A @ 250VAC
    - 1.000A: 0.0613A @ 250VAC
    - 1.250A: 0.0446A @ 250VAC
    - 1.600A: 0.0336A @ 250VAC
    - 2.000A: 0.0293A @ 250VAC
    - 2.500A: 0.0219A @ 250VAC
    - 3.150A: 0.0173A @ 250VAC
    - 4.000A: 0.0129A @ 250VAC
    - 5.000A: 0.0104A @ 250VAC
    - 6.300A: 0.0076A @ 250VAC
    - 8.000A: 0.0059A @ 250VAC
    - 10.000A: 0.0045A @ 250VAC
    - 12.500A: 0.0034A @ 250VAC
    - 15.000A: 0.0028A @ 250VAC
    - 16.000A: 0.0021A @ 250VAC
    开路时间(过载电流)
    - 过载电流为额定电流的150%时:60分钟
    - 过载电流为额定电流的210%时:120秒
    - 过载电流为额定电流的275%时:最小200毫秒,最大10秒
    - 过载电流为额定电流的400%时:最小40毫秒,最大3秒
    - 过载电流为额定电流的1000%时:最小10毫秒,最大300毫秒

    产品特点和优势


    1. 国际标准认证:该系列产品符合IEC 60127-2,Sheet 3规格,适用于全球市场。
    2. 环境友好:产品采用无铅材料,RoHS认证,适合环保要求高的应用。
    3. 多种形式:提供贴片式和轴向引脚式两种形式,满足不同应用场景需求。
    4. 高可靠性:具备优异的热冲击、振动、湿度和盐雾测试性能,保证长期可靠运行。

    应用案例和使用建议


    - 家电:作为家用电器中的安全保护装置,防止因过载或短路造成的损害。
    - 工业控制:在工业自动化设备中,用于保护电路中的关键部件免受电流过大的损害。
    - 通信设备:确保通信设备在遭受异常电流冲击时能够迅速切断电源,保护设备安全。
    使用建议:
    1. 建议进行产品应用测试,以确保其在特定环境下的性能。
    2. 使用时需考虑负载电流和环境温度,避免长时间过载运行。
    3. 在需要更高电流的情况下,选择适当的附件如保险丝座,以增强系统稳定性。

    兼容性和支持


    - 该产品与各种常见的电气设备兼容,适合多数工业标准和应用场合。
    - Littelfuse提供技术支持和售后服务,用户可通过官网获取更多信息和支持。

    常见问题与解决方案


    1. 问题:熔断器意外烧毁,无法正常工作。
    - 解决方法:检查电路是否存在过载或短路情况,更换合适的熔断器。
    2. 问题:安装过程中发现接触不良。
    - 解决方法:确认引脚与插座连接紧密,必要时使用专用工具进行焊接。
    3. 问题:熔断器熔断后需要更换。
    - 解决方法:根据原型号更换相同规格的熔断器,并仔细阅读安装说明,确保正确安装。

    总结和推荐


    Littelfuse公司的218系列时间延时熔断器凭借其国际标准认证、多样的规格选择和环境友好的特性,在全球市场上拥有较高的竞争力。无论是家用电器还是工业设备,该产品都能提供可靠的过载保护。推荐在需要高可靠性和稳定性的场合使用此产品。

0218004.TXP参数

参数
熔断 I²t 69.1A²S
额定电流 4A
熔断电流 40A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0218004.TXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0218004.TXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0218004.TXP 0218004.TXP数据手册

0218004.TXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.0287
50+ ¥ 6.7476
100+ ¥ 6.1853
500+ ¥ 6.1853
库存: 55
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 70.28
