0224001.DRT2P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 2.22A²S 快速熔断 Cartridge,Glass 1A 插件 通孔安装 5mm(长度)*15mm(宽度)
供应商型号: ZT-0224001.DRT2P
供应商: 海外现货
标准整包数: 1

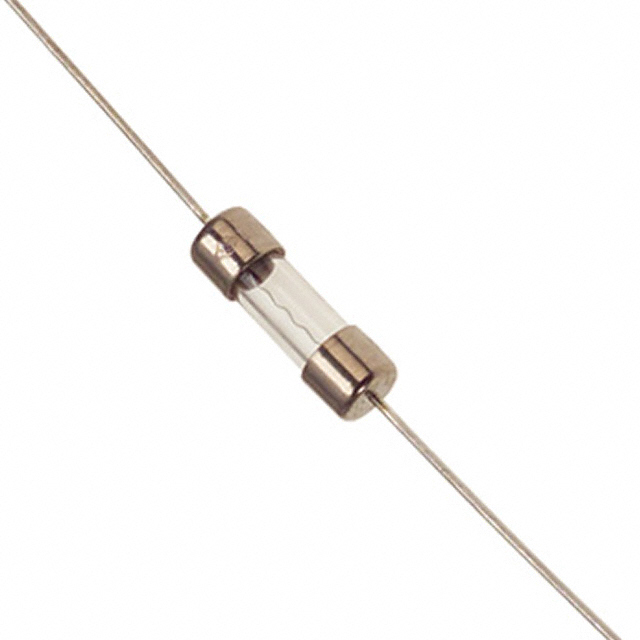

LITTELFUSE 熔断保险丝 0224001.DRT2P

0224001.DRT2P概述


    产品简介


    224/225系列熔断器是Littelfuse公司的快熔型熔断器,可用于轴向引脚或套管形式。该系列产品采用无铅材料制造,占用空间仅为同类3AG熔断器的三分之一。它们在多种电气应用中提供可靠保护,适用于家电或终端设备中组件或内部电路的补充保护。

    技术参数


    以下是224/225系列熔断器的关键技术规格:
    - 额定电流范围: 100mA至10A
    - 电压等级:
    - 224系列:250VAC
    - 225系列:125VAC/125VDC
    - 断流能力:
    - 224系列:100A @ 250VAC,10kA @ 125VAC/125VDC
    - 225系列:500A @ 125VDC(内部开断容量测试)
    - 冷电阻: 0.00075Ω 至 17.0Ω(具体数值取决于额定电流)
    - 熔化时间:
    - 100% 额定电流下,最少4小时
    - 135% 额定电流下,最多1小时
    - 200% 额定电流下,最多1秒

    产品特点和优势


    - 紧凑设计: 2AG熔断器体积小,占空间少,可以适应有限的空间需求。
    - 快熔特性: 熔断速度快,能迅速切断异常电流,保护设备免受损坏。
    - 广泛认证: 该系列产品获得了多项国际认证,如UL 248-14标准认证,确保其在各种应用场景下的安全性和可靠性。
    - 无铅制造: 采用环保材料生产,符合RoHS标准,对环境友好。


    应用案例和使用建议


    - 应用案例: 在家电设备、照明系统、工业控制系统等应用中,用于过流保护。
    - 使用建议: 为确保最佳效果,建议安装时注意熔断器的位置和周围环境温度。例如,在高负载或高温环境下,应选择具有较高熔断电流的型号以避免频繁熔断。

    兼容性和支持


    224/225系列熔断器与多种设备和系统兼容。Littelfuse公司提供详尽的技术文档和支持服务,帮助用户进行选型和安装。

    常见问题与解决方案


    - 问题1: 安装后熔断器无法正常工作。
    - 解决方案: 检查连接线路是否有误,确保熔断器正确安装且没有损坏。
    - 问题2: 熔断器频繁熔断。
    - 解决方案: 确认负载电流是否超出额定值,必要时更换更大额定电流的熔断器。
    - 问题3: 熔断器外观损坏。
    - 解决方案: 替换新的熔断器,同时检查是否有其他电气问题导致损坏。

    总结和推荐


    224/225系列熔断器凭借其紧凑设计、快熔特性、广泛认证和无铅制造等特点,成为许多应用场景的理想选择。特别适合于需要高度可靠性的环境中使用。因此,强烈推荐使用该系列产品来保障设备的安全运行。

0224001.DRT2P参数

参数
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 2.22A²S
额定电流 1A
长*宽*高 5mm(长度)*15mm(宽度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0224001.DRT2P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0224001.DRT2P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0224001.DRT2P 0224001.DRT2P数据手册

0224001.DRT2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
