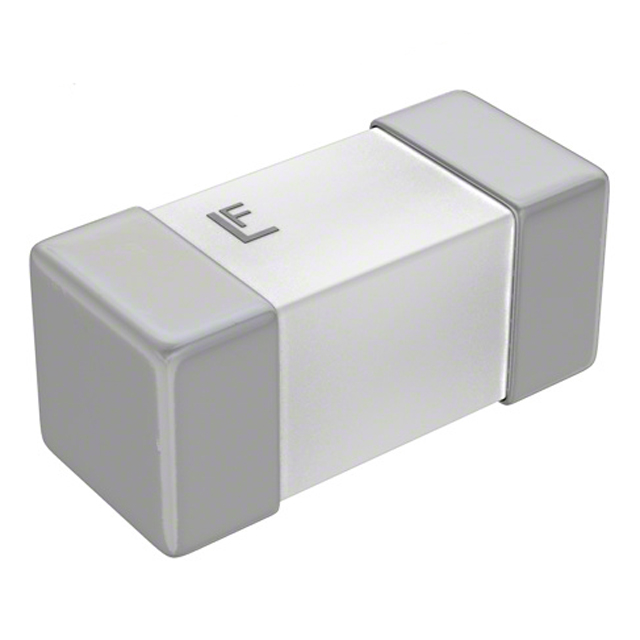

047606.3MR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 7.5A²S 快速熔断 Board Mount (Cartridge Style Excluded) 6.3A SMD,6.1X2.7MM 贴片安装 6.1mm*2.69mm*2.69mm
供应商型号: 576-047606.3MR
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 047606.3MR

047606.3MR概述

    # 476 系列表面贴装保险丝技术手册

    产品简介


    产品类型
    Littelfuse 公司的476系列是一款适用于250V电路的快速动作表面贴装保险丝(SMD)。该系列产品具有高电压等级和紧凑的外形尺寸,非常适合作为初级侧电路保护元件,特别适用于LED照明、LCD/LED电视、电源模块及白色家电等领域。
    主要功能
    476系列保险丝具有极小的2410封装(即6.10mm x 1.50mm),能够在小型化设备中提供可靠的过电流保护。它还具备高分断能力、快速响应特性以及符合RoHS标准的环保材料。
    应用领域
    - LED照明:确保灯具内部电路的安全运行。
    - LCD/LED电视:在电源系统中提供必要的过载保护。
    - 电源供应单元:为高电压要求的电子设备提供初级保护。
    - 白色家电:保护家用电器的内部电路免受异常电流的损害。

    技术参数


    | 规格参数 | 描述 |

    | 额定电流范围 | 1A至15A |
    | 额定电压 | 250V |
    | 断开能力 | 100A@250VAC, 300A@125VDC, 10kA@86VDC |
    | 最小熔断时间 | 1000%额定电流下为0.001秒至0.01秒 |
    | 开关速度 | 快速响应 |
    | 温度范围 | -55°C至125°C |
    | 符合标准 | RoHS, Halogen-Free |

    产品特点和优势


    476系列保险丝拥有以下几个显著特点:
    - 小巧体积:采用2410的小型封装,便于集成到紧凑型设计中。
    - 高分断能力:即使在高电压条件下也能够可靠地切断电流。
    - 快动特性:能在瞬间内响应异常电流,提供即时保护。
    - 广泛的工作温度范围:可以在极端环境下稳定工作,适应多种应用场合。
    - RoHS合规:符合环保要求,无卤素,更安全环保。

    应用案例和使用建议


    应用案例
    - 在一款LED灯条上使用476系列保险丝来保护驱动电路,确保当电流超过安全范围时迅速断开,从而避免潜在的火灾风险。
    - 在一台大型LED电视中,利用该保险丝对电源电路进行有效的保护,提高系统的可靠性和安全性。
    使用建议
    - 在进行回流焊接时,务必遵循规定的预热、回流和冷却过程,以防止高温对保险丝造成损坏。
    - 为获得最佳保护效果,建议在安装前对产品进行详细测试,确认其符合特定应用的需求。

    兼容性和支持


    476系列保险丝与大多数现有的表面贴装工艺兼容,适用于各种自动化生产线。此外,Littelfuse公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后保险丝不工作 | 检查是否有正确的电气连接,并确认是否超出额定电流。 |
    | 保险丝在正常操作条件下熔断 | 检查负载电路是否存在故障或异常电流。 |
    | 保险丝安装时出现接触不良 | 重新检查安装位置并确保焊点完好。 |
    | 保险丝无法通过认证测试 | 检查材料是否符合相关标准,并重新校准测试设备。 |

    总结和推荐


    476系列保险丝凭借其出色的性能和广泛的应用场景,在市场上展现出强大的竞争力。其优异的可靠性、高分断能力和紧凑的设计使其成为众多电子产品制造商的理想选择。强烈推荐在需要高效、可靠过电流保护的设备中使用此产品。

047606.3MR参数

参数
熔断 I²t 7.5A²S
额定电流 6.3A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 6.1mm*2.69mm*2.69mm
通用封装 SMD,6.1X2.7MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

047606.3MR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

047606.3MR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 047606.3MR 047606.3MR数据手册

047606.3MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8745 ¥ 17.4235
50+ $ 1.771 ¥ 16.4615
100+ $ 1.4688 ¥ 13.6525
250+ $ 1.4148 ¥ 13.1506
500+ $ 1.2204 ¥ 11.3436
1000+ $ 0.6998 ¥ 6.505
库存: 550
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.42
