049402.5NR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 32V 0.144A²S 35A 快速熔断 Board Mount (Cartridge Style Excluded) 2.5A 0603 贴片安装 1.6mm*810μm*310μm
供应商型号: CSJ-ST47897835
供应商: 海外现货
标准整包数: 1

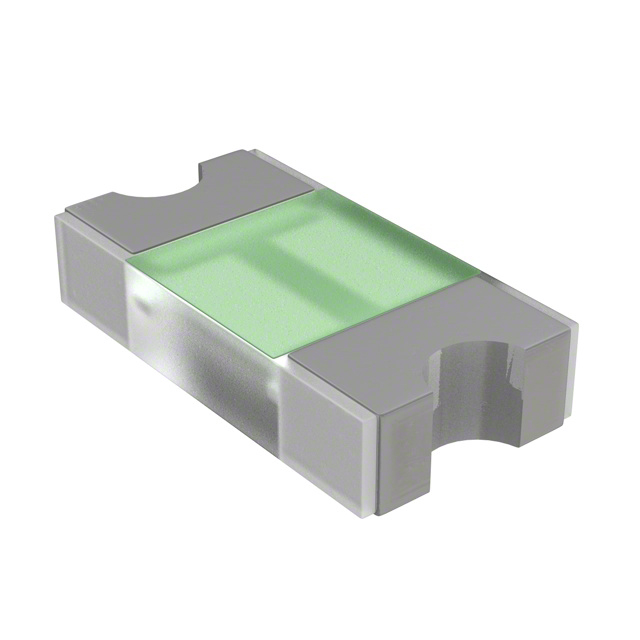

LITTELFUSE 熔断保险丝 049402.5NR

049402.5NR概述


    产品简介


    Littelfuse 494系列快熔断表面贴装保险丝是一种专为便携式电子设备中的电路二次保护而设计的超小型(0603尺寸)薄膜设备。此系列产品完全无铅,并符合RoHS指令要求。新推出的无卤素494系列保险丝现在可以通过“HF”后缀进行订购。这些保险丝特别适用于空间受限的应用,如手机、电池组、数码相机、DVD播放器和硬盘驱动器等。

    技术参数


    - 额定电流范围: 0.250A 到 5.00A
    - 电压等级: 32V AC/DC
    - 电阻范围: 0.0090Ω 到 0.9000Ω
    - 熔断时间曲线: 高速反应,具体见下图
    - 熔断能量(I2t): 根据电流不同,变化范围从72.71A²秒到158.56A²秒
    - 最大功率耗散: 0.3635W 到 0.0396W
    - 温度范围: -55°C 至 90°C
    - 抗潮能力: 符合MIL-STD-202F标准
    - 热冲击能力: 可承受-55°C至125°C的5个循环

    产品特点和优势


    - 材料兼容性: 与无铅焊料及更高温度配置相兼容
    - 高性价比材料: 使用高性能材料在高温环境下表现出色
    - 明确标识: 表面标记,无需测试即可识别电流等级
    - 低轮廓设计: 适合对高度敏感的应用
    - 元素覆盖层: 耐受行业标准清洁操作
    - 相似性能: 元件构造采用合金,提供比陶瓷或玻璃基材料更优越的涌流耐受性(I2t)

    应用案例和使用建议


    应用场景
    - 移动电话: 提供电路二次保护,防止过载。
    - 电池组: 在充电过程中确保安全,避免过流。
    - 数码相机: 当电路过载时及时切断电源,防止烧毁元件。
    - DVD播放器: 在高负载运行时保护关键组件。
    - 硬盘驱动器: 确保设备在各种工作条件下稳定运行。
    使用建议
    - 考虑环境因素: 根据具体应用选择合适的温度范围内的产品。
    - 注意过流保护: 在电路设计阶段合理安排保险丝的位置,确保其能够有效切断过载电流。
    - 定期检查: 定期对保险丝进行检查,确保其处于正常工作状态。

    兼容性和支持


    - 与无铅焊接材料兼容: 便于现代电路板制造过程中的焊接操作。
    - Littelfuse提供技术支持: 包括详尽的数据手册和样品供应,为用户提供必要的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝熔断时间不符合预期 | 检查实际电流是否超过额定值,必要时更换更高电流等级的产品 |
    | 环境温度超出推荐范围 | 联系制造商咨询更高温度等级的产品 |
    | 潮湿环境下无法正常工作 | 请检查封装是否完好无损,必要时更换新品 |

    总结和推荐


    综上所述,Littelfuse 494系列保险丝凭借其独特的合金材料、快速响应时间和广泛的温度适应能力,在众多应用领域展现出卓越性能。考虑到其坚固耐用且易于使用的特点,我们强烈推荐这款产品用于对电路保护有严格要求的各种便携式电子设备中。无论是在开发阶段还是生产过程中,它都是理想的保护解决方案。

049402.5NR参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.144A²S
额定电流 2.5A
熔断电流 35A
额定电压-AC 32V
额定电压-DC 32V
熔断特性 快速熔断
长*宽*高 1.6mm*810μm*310μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

049402.5NR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

049402.5NR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 049402.5NR 049402.5NR数据手册

049402.5NR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0962 ¥ 10.2133
库存: 111
起订量: 42 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.21
