CCMR003.HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 600V 慢速熔断 Cartridge 3A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: ZT-CCMR003.HXP
供应商: 海外现货
标准整包数: 1

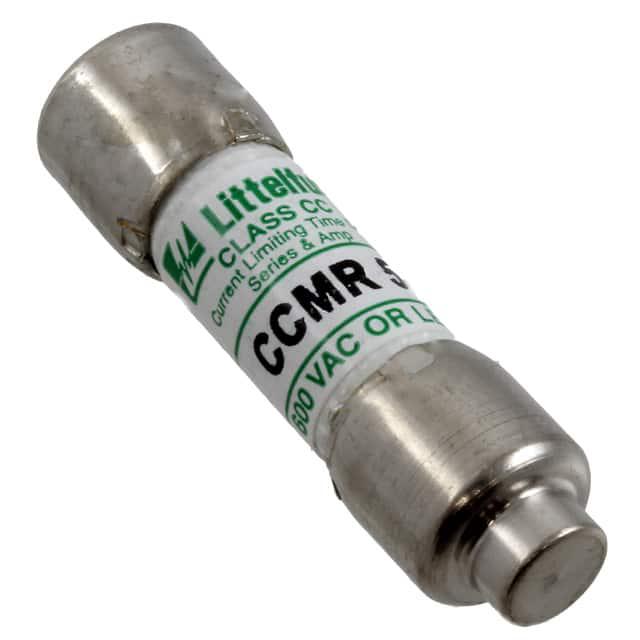

LITTELFUSE 熔断保险丝 CCMR003.HXP

CCMR003.HXP概述

    POWR-GARD® CCMR Series Fuses 技术手册

    产品简介


    POWR-GARD® CCMR系列保险丝是专为节省空间而设计的产品,适用于最高达40马力的电机保护。这类保险丝特别针对小电机的启动电流耐受能力进行了优化。其中,CCMR 60保险丝是目前市面上最小的一款,额定电压高达600伏。与其它UL认证的同类保险丝相比,CCMR系列在电流限制方面的表现更为出色。

    技术参数


    - 电压等级:
    - 交流电: 600伏
    - 直流电: 250伏(2/10至2安培)
    - 250伏(41/2至10安培)
    - 250伏(35至60安培)
    - 300伏(21/4至4安培)
    - 500伏(12至30安培)
    - 电流范围: 2/10至60安培
    - 断开容量:
    - 交流电: 200千安有效对称电流
    - 300千安(自认证)
    - 直流电: 20千安
    - 认证情况:
    - UL认证(2/10-30安培:E81895,35-60安培:E81895)
    - CSA认证(LR29862)
    - 符合RoHS标准(除35-60安培外)
    - 环境适应性: 罗马尼亚标准认证

    产品特点和优势


    - 极佳的电流限制性能: 比其他同类保险丝更具电流限制效果,确保电路安全稳定运行。
    - 高过载断开能力: 在面对突发大电流时能够迅速断开,保证系统安全。
    - 广泛的电流覆盖范围: 从2/10安培到60安培,适用范围广,满足各种需求。
    - 尺寸紧凑: 例如,CCMR 60是市场上同类产品中最小型号之一,非常适合空间有限的应用场合。

    应用案例和使用建议


    CCMR系列保险丝广泛应用于电机和电机支路的保护,具体如电机驱动系统的电路保护。对于实际应用,建议结合具体电路负载情况选择合适的电流等级,并安装于符合要求的保险丝盒内,以确保电路的正常运行。

    兼容性和支持


    CCMR系列保险丝可与Littelfuse提供的LFC600系列、L60030C系列及LFPSC触摸安全系列保险丝座配合使用,确保兼容性和使用效率。制造商还提供了丰富的技术支持,包括技术文档、CAD模型下载等资源,方便客户深入了解和使用产品。

    常见问题与解决方案


    1. Q: 如何选择合适的电流等级?
    - A: 选择电流等级时,需考虑具体应用负载情况及保险丝的最大允许连续负载电流。建议参照相关电机保护表格或联系客户服务获取详细指导。
    2. Q: 在高温环境下如何正确使用保险丝?
    - A: 参考温度重新调整曲线图,根据环境温度进行适当的电流调整,避免过热导致保险丝失效。

    总结和推荐


    综上所述,POWR-GARD® CCMR系列保险丝具备优秀的电流限制能力和广泛的电流覆盖范围,适合电机和电机支路的保护需求。在紧凑的空间内提供可靠的电路保护,性价比高,是广大工程师和用户的理想选择。强烈推荐在类似应用场景中使用此系列产品。

CCMR003.HXP参数

参数
额定电流 3A
熔断电流 -
额定电压-AC 600V
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

CCMR003.HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

CCMR003.HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE CCMR003.HXP CCMR003.HXP数据手册

CCMR003.HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
