首页  >  产品百科  >  0304.750HR

0304.750HR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 277V 277V 0.13448A²S 1.5KA Board Mount 750mA 贴片安装 13.67mm*6.03mm*6.19mm
供应商型号: F8239TR-ND
供应商: Digi-Key
标准整包数: 100

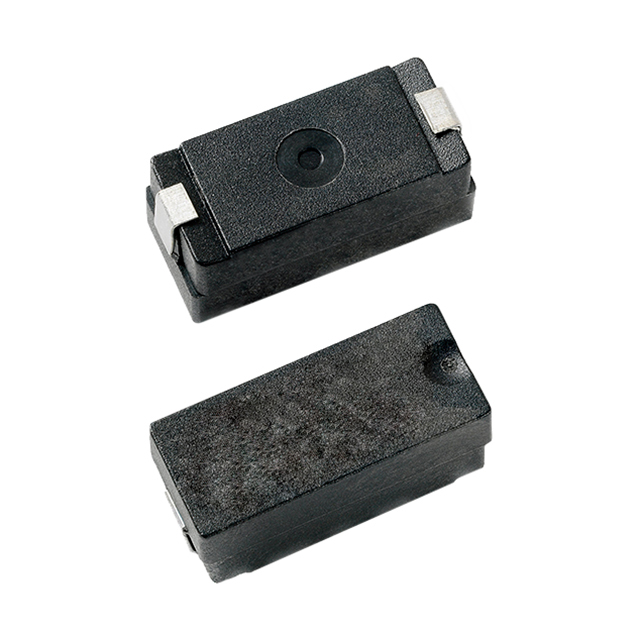

LITTELFUSE 熔断保险丝 0304.750HR

0304.750HR概述

    PICO® 304 Series Fuses > 277V UL913 Intrinsically Safe Fuse

    1. 产品简介


    PICO® 304 系列是专门为超过277V电压的应用而设计的表面贴装型保险丝,通过了UL 913标准认证。这些保险丝主要用于爆炸性环境下的安全保护,适用于石油、天然气、矿山、化工和制药等行业。其主要特点是具有高断流能力(1500A@277VAC/DC),适合用于测试、测量及处理电子电气设备,电机控制器,通信手持设备/双向无线电,过程控制与自动化,传感器,照明设备,流量/气体计量等领域。

    2. 技术参数


    | 参数名称 | 详细信息 |

    | 额定电流 | 0.050A 至 0.750A |
    | 断流能力 | 1500A@277VAC/DC |
    | 最小冷电阻 | -20°C: 0.00019Ω
    -40°C: 9.202Ω
    25°C: 12.00Ω |
    | 温度曲线 | -40°C 至 +60°C (≤0.200A), -40°C 至 +56°C (0.250A, 0.750A), -40°C 至 +84°C (0.500A) |
    | 开启时间 | 110%额定电流: ≥4小时
    300%额定电流: ≤10秒 |
    | 绝缘电阻 | 开启后 > 10,000Ω (2倍额定直流电压下) |
    | 热冲击 | 能承受5个循环 -55°C至125°C |
    | 振动 | 符合MIL-STD-202标准 |

    3. 产品特点和优势


    - 高断流能力: 达到1500A@277VAC/DC,提供更可靠的短路保护。
    - 温度限制: 在170%额定电流下,最大温升控制在88°C以内。
    - 多选项额定电流: 电流范围从0.050A到0.750A,满足不同需求。
    - 封装与密封: 采用封闭式封装,确保产品能在各种环境中稳定运行。
    - 适用广泛: 设计适用于各种危险环境,如爆炸性气体和粉尘环境。


    4. 应用案例和使用建议


    PICO® 304 系列保险丝常用于油、气、矿、化工和制药行业,其典型应用场景包括电机控制器、通信设备、传感器、照明系统等。在实际使用中,建议遵循制造商推荐的焊接参数以确保良好的焊接效果。例如,在焊接过程中应控制预热时间和峰值温度,避免超过规定的极限值,从而确保保险丝的长期可靠性和稳定性。

    5. 兼容性和支持


    该系列保险丝与其他符合UL 913、ATEX、IECEx等标准的电子设备和组件具有良好的兼容性。制造商提供了详尽的技术支持文档和售后服务,包括详细的电气规范、焊接参数以及常见问题解答,帮助客户在安装和维护过程中获得必要的技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断后无法恢复 | 更换新保险丝,确保电路负载不超过额定值 |
    | 焊接不良导致接触不良 | 重新焊接,并严格按照推荐的焊接参数进行操作 |
    | 安装位置不当导致功能失效 | 确保保险丝安装位置满足所有电气规范要求,包括最小的爬电距离和间隙距离 |

    7. 总结和推荐


    PICO® 304 系列保险丝凭借其高断流能力、广泛的电流范围和良好的温度控制性能,在危险环境下表现卓越。其封装设计和材料选择确保了在多种工业环境中的可靠性,特别适合需要高度安全性的应用场合。因此,我们强烈推荐该产品给需要高可靠性和安全性保障的客户。

0304.750HR参数

参数
额定电压-AC 277V
额定电压-DC 277V
熔断特性 -
保险丝类型 Board Mount
熔断 I²t 0.13448A²S
额定电流 750mA
熔断电流 1.5KA
长*宽*高 13.67mm*6.03mm*6.19mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0304.750HR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0304.750HR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0304.750HR 0304.750HR数据手册

0304.750HR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 14.9992 ¥ 125.5245
200+ $ 13.8153 ¥ 115.6169
300+ $ 13.6925 ¥ 114.5891
库存: 100
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 12552.45
