0285010.HXRP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 355A²S 慢速熔断 Cartridge,Ceramic 10A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-0285010.HXRP
供应商: 海外现货
标准整包数: 1

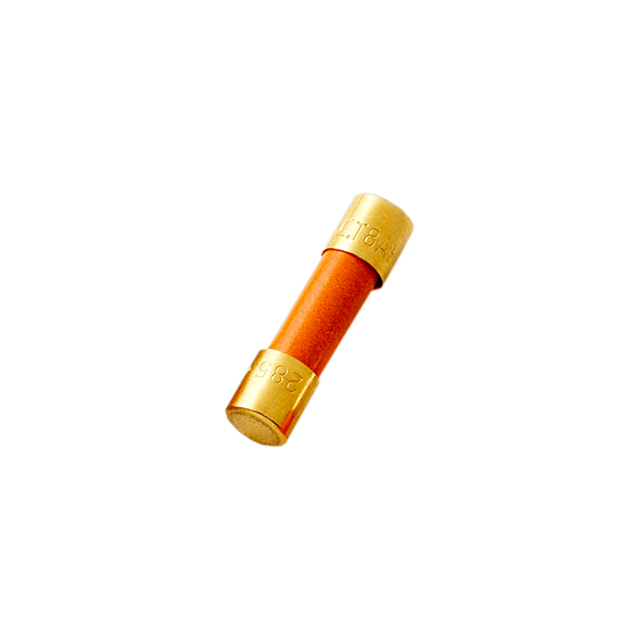

LITTELFUSE 熔断保险丝 0285010.HXRP

0285010.HXRP概述

    285系列陶瓷管状保险丝技术手册

    1. 产品简介


    285系列是Littelfuse生产的陶瓷管状保险丝,适用于音频及医疗设备等高端应用。这种保险丝采用了金或铑镀层帽和色彩鲜艳的陶瓷体,能够在-55°C到+125°C的温度范围内正常工作。此外,该保险丝符合IEC 60127-1和IEC 60127-2标准,且具有高断开能力,符合DENAN的J60127-1和J60127-2标准。它还符合RoHS标准,并采用无铅材料制造,确保低磁性。

    2. 技术参数


    | 参数 | 规格 |

    | 保险丝类型 | 陶瓷管状保险丝 |
    | 熔断电流范围 | 0.125A - 20A |
    | 电压额定值 | 250V |
    | 断开能力 | 1500A@250VAC |
    | 额定温度 | -55°C至+125°C |
    | 封装材料 | 陶瓷 |
    | 终端材料 | 金/铑镀层黄铜 |
    | 电气特性(按百分比计算)
    | - 150%额定电流 | 最小开断时间:60分钟 |
    | - 210%额定电流 | 最大开断时间:30分钟 |
    | - 275%额定电流 | 最小开断时间:250ms最大;80秒最大 |
    | - 400%额定电流 | 最小开断时间:50ms最大;5秒最大 |
    | - 1000%额定电流 | 最小开断时间:50ms最大;150ms最大 |

    3. 产品特点和优势


    - 高断开能力:具备高达1500A@250VAC的断开能力,能够承受短路和其他异常电流。
    - 可靠性:经过严格测试,包括振动、湿度和盐雾测试,确保产品在各种环境下都能稳定运行。
    - 温度适应性:可在极端条件下工作,包括从-55°C到+125°C的宽温度范围。
    - 快速响应:对过电流能迅速响应并断开电路,保护其他关键部件不受损坏。
    - 低磁性:采用低磁性材料,避免干扰敏感的音频和医疗设备。

    4. 应用案例和使用建议


    - 音频设备:确保在出现过电流情况时迅速断开,从而保护昂贵的音频组件。
    - 医疗设备:为医院和诊所中的医疗设备提供必要的过流保护。
    - 工业设备:适用于需要高可靠性的工业自动化系统。
    使用建议:
    - 在选择安装位置时,要考虑到周围环境因素,如高温或潮湿区域,以避免影响保险丝的性能。
    - 定期检查和更换保险丝,特别是在设备频繁启动或负载变化大的情况下。

    5. 兼容性和支持


    - 兼容性:本系列产品适用于多种类型的保险丝盒,如345系列保险丝盒、520系列保险丝块等。具体配件信息请参考推荐配件部分。
    - 支持和服务:Littelfuse公司提供了详细的技术文档和客户支持,如果需要任何帮助,可以通过官方网站或直接联系工厂进行咨询。

    6. 常见问题与解决方案


    - 问题一:为什么保险丝会熔断?
    - 解决方案:这可能是因为电路中的电流超过了保险丝的额定值,导致保险丝过热熔断。应检查电路并适当调整负载。
    - 问题二:如何正确安装保险丝?
    - 解决方案:确保保险丝安装方向正确,两端接头紧密接触。按照制造商提供的图纸和说明书操作。

    7. 总结和推荐


    285系列保险丝凭借其出色的断开能力和可靠性,成为音频及医疗设备的理想选择。它的高断开能力、快速响应和宽工作温度范围使其在市场上具有很强的竞争优势。对于需要高度可靠性和快速保护的应用场合,强烈推荐使用该系列产品。

0285010.HXRP参数

参数
额定电流 10A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 355A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 停产
包装方式 散装

0285010.HXRP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0285010.HXRP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0285010.HXRP 0285010.HXRP数据手册

0285010.HXRP封装设计

查看详情并下载
Symbol
Footprint
3D Model
