首页  >  产品百科  >  0209.250DRT1P

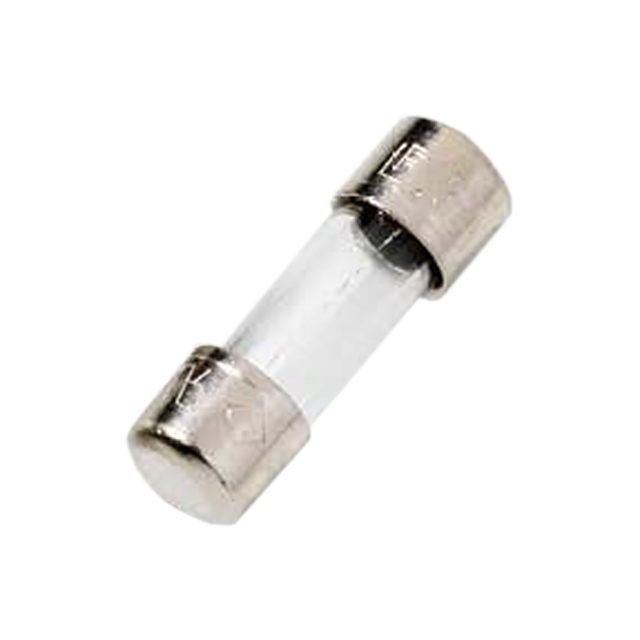

0209.250DRT1P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 0.216A²S 慢速熔断 Cartridge,Glass 250mA 插件 底座安装 5mm(长度)*15mm(宽度)
供应商型号: ZT-0209.250DRT1P
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0209.250DRT1P

0209.250DRT1P概述

    Littelfuse 209系列慢熔断保险丝技术手册

    产品简介


    Littelfuse 209系列慢熔断保险丝是一种采用2AG标准设计的保险丝,具有两种形式:直插式(Cartridge)和带轴向引线(Axial Leads)。这种保险丝具备与3AG系列相同的性能,但占用空间仅为后者的三分之一。其适用于多种电子设备,特别是在电子照明球泡和其他类似应用中表现尤为突出。该系列产品完全符合RoHS标准,并提供无铅选项。

    技术参数


    以下是Littelfuse 209系列慢熔断保险丝的技术规格和性能参数:
    | 额定电流 (A) | 额定电压 (V) | 断路能力 (A) | 冷态电阻 (Ohms) | 熔断电流I²t (A²s) |

    | 0.250 | 350 | 100 | 2.410 | - |
    | 0.375 | 350 | 100 | 1.170 | - |
    | 0.500 | 350 | 100 | 0.688 | - |
    | 0.600 | 350 | 100 | 0.477 | - |
    | 0.750 | 350 | 100 | 0.340 | - |
    | 0.800 | 350 | 100 | 0.304 | - |
    | 1.000 | 350 | 100 | 0.210 | - |
    | 1.25 | 350 | 100 | 0.1460 | - |
    | 1.500 | 350 | 100 | 0.1077 | - |
    | 2.000 | 350 | 100 | 0.0689 | - |
    | 2.25 | 350 | 100 | 0.0567 | - |
    | 2.500 | 350 | 100 | 0.0502 | - |
    | 3.000 | 350 | 100 | 0.0383 | - |
    | 3.500 | 350 | 100 | 0.0312 | - |
    | 4.000 | 350 | 100 | 0.0258 | - |
    | 5.000 | 350 | 100 | 0.0186 | - |
    | 6.000 | 350 | 100 | 0.0141 | - |
    | 7.000 | 350 | 100 | 0.0116 | - |

    产品特点和优势


    Littelfuse 209系列慢熔断保险丝的主要特点如下:
    1. 空间节省:与传统3AG系列相比,占用空间减少至三分之一。
    2. 兼容性强:可用于电子照明球泡及其它需要慢熔断保护的应用场合。
    3. 高可靠性:经过严格测试,包括温度冲击、振动、湿度和盐雾测试,确保产品在恶劣环境下的稳定运行。
    4. 环保合规:完全符合RoHS标准,无铅材料,适用于现代电子产品要求。
    5. 多样化的选择:提供不同额定电流的产品,满足各种应用需求。

    应用案例和使用建议


    Littelfuse 209系列慢熔断保险丝广泛应用于电子照明球泡及其他需要慢熔断保护的应用场合。例如,在LED驱动电路中,使用这种保险丝可以有效地保护电路免受过载电流的影响,从而延长灯具寿命。
    使用建议:
    - 在安装过程中确保连接牢固,避免接触不良导致的电弧放电。
    - 根据具体应用环境选择合适的额定电流,以防止频繁烧断保险丝。
    - 定期检查保险丝状态,及时更换损坏的保险丝。

    兼容性和支持


    Littelfuse 209系列慢熔断保险丝与市面上主流的电子设备兼容良好。其配件包括各种类型的保险丝座和连接件,如150In-Line保险丝座、286面板安装翻盖安全保险丝座等。用户可以根据具体应用需求选择合适的配件。
    此外,Littelfuse还提供详细的技术支持文档和样品服务,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,列出了几个用户可能遇到的问题及其解决办法:
    1. 保险丝频繁烧断
    - 检查电路是否有短路或过载现象,重新设计电路以提高稳定性。
    2. 安装后保险丝不工作
    - 检查连接是否牢固,确保所有接点接触良好。
    3. 环境温度过高导致保险丝失效
    - 在高温环境下使用时,需考虑降额使用或增加散热措施。

    总结和推荐


    Littelfuse 209系列慢熔断保险丝是一款高性能、可靠性强的产品,特别适合用于需要慢熔断保护的电子设备中。其紧凑的设计、出色的电气特性和环保特性使其在市场上具有较强的竞争力。综上所述,我强烈推荐该产品给寻求可靠慢熔断保护解决方案的用户。

0209.250DRT1P参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.216A²S
额定电流 250mA
熔断电流 -
额定电压-AC 350V
长*宽*高 5mm(长度)*15mm(宽度)
通用封装 插件
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0209.250DRT1P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0209.250DRT1P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0209.250DRT1P 0209.250DRT1P数据手册

0209.250DRT1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
