首页  >  产品百科  >  37203150001

37203150001

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 0.3969A²S 35A 慢速熔断 Board Mount (Cartridge Style Excluded) 315mA 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: 37203150001 涂标
供应商: 国内现货
标准整包数: 1

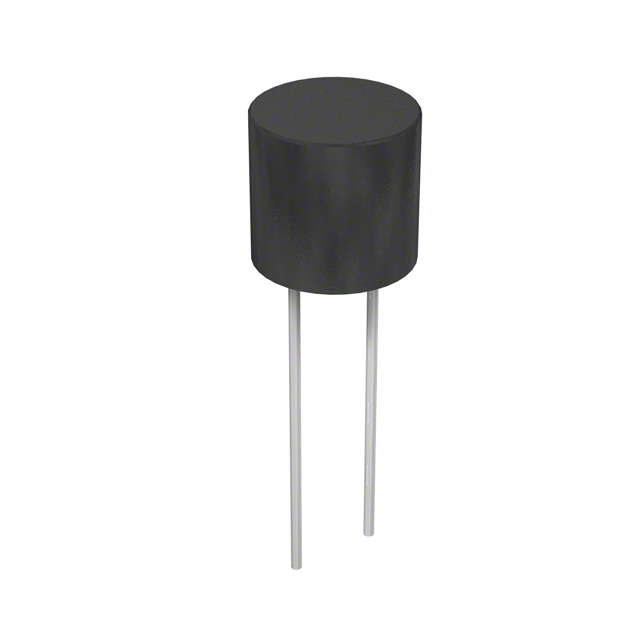

LITTELFUSE 熔断保险丝 37203150001

37203150001概述

    372系列TR5保险丝,延时型

    产品简介


    372系列是Littelfuse公司生产的TR5®保险丝,属于延时型保险丝。这些保险丝的工作电压为250V,设计上符合IEC 60127-3标准。它们主要用于电池充电器、消费电子产品、电源供应和工业控制器等领域。372系列保险丝在各种严苛的应用环境中表现出色,提供可靠的过电流保护。

    技术参数


    | 参数名称 | 描述 |

    | 额定电流 | 从40mA到6.3A |
    | 工作电压 | 250V |
    | 断流容量 | 最大35A(在250VAC下) |
    | 温度范围 | -40°C至+85°C |
    | 环境适应性 | 气候类别:-40°C/+85°C/21天 |

    产品特点和优势


    - 国际认证:该保险丝获得了UL、CSA和NMX 248-14等多项国际认证。
    - 低电阻:具有低内部电阻,能有效降低功耗。
    - 抗冲击:采用了防震外壳设计,能够承受冲击。
    - 高可靠性:能够在高温、振动等恶劣环境下稳定工作。
    - 适用广泛:可从40mA到6.3A范围内选择合适的额定电流。

    应用案例和使用建议


    该保险丝主要应用于电池充电器、消费电子产品和工业控制器等场景。例如,在电池充电器中,当电流超过额定值的150%时,保险丝会在1小时内打开;如果电流达到210%,则会在2分钟内打开。为了确保最佳性能,建议在焊接过程中控制预热时间和焊接时间,并根据实际情况调整参数。例如,在波峰焊中,预热温度应在100°C至150°C之间,焊接时间为2至5秒,最高焊接温度不应超过260°C。

    兼容性和支持


    该保险丝适用于多种标准和规范,如UL、CSA、NMX 248-14以及EN/J/K 60127-1和EN/J/K 60127-3等。Littelfuse公司还提供了详细的安装和使用指南,以确保用户正确使用这些保险丝。

    常见问题与解决方案


    1. 问题:焊接时保险丝出现损坏。
    - 解决方案:调整焊接参数,确保预热和冷却时间合适,避免过高焊接温度。
    2. 问题:保险丝在预期电流下提前熔断。
    - 解决方案:检查电路中的实际电流,确认是否超出额定电流范围。
    3. 问题:保险丝无法正确断开电路。
    - 解决方案:检查保险丝是否在额定电流范围内使用,排除接触不良等问题。

    总结和推荐


    372系列TR5延时型保险丝凭借其低电阻、抗冲击和广泛的温度适应性,适用于多种严苛的应用环境。国际认证和严格的生产标准确保了产品的高可靠性和耐用性。此外,Littelfuse公司提供的详细文档和全面的支持体系也为用户提供了便利。总体而言,强烈推荐此款保险丝用于需要高度可靠过电流保护的场合。

37203150001参数

参数
额定电压-AC 250V
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.3969A²S
额定电流 315mA
熔断电流 35A
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 盒装

37203150001厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37203150001数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37203150001 37203150001数据手册

37203150001封装设计

查看详情并下载
Symbol
Footprint
3D Model
