0224.750DRT2P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 1.05A²S 快速熔断 Cartridge,Glass 750mA 插件 通孔安装 5mm(长度)*15mm(宽度)
供应商型号: ZT-0224.750DRT2P
供应商: 海外现货
标准整包数: 1

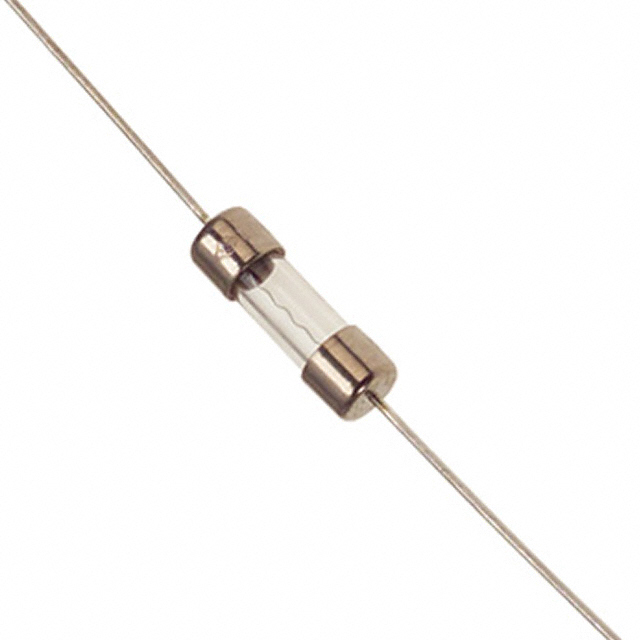

LITTELFUSE 熔断保险丝 0224.750DRT2P

0224.750DRT2P概述


    产品简介


    产品名称:2AG 快速反应熔断器
    产品类型:轴向引线式及套管式熔断器,型号为224/225系列。
    主要功能:2AG快熔型熔断器提供与3AG熔断器相同的性能,但所占空间仅为三分之一。它们可用于提供设备或组件的单独保护,并且符合Underwriters Laboratories标准UL 248-14。此外,这些熔断器可采用套管形式并配有不同长度的引线。
    应用领域:适用于家电和终端设备,以提供组件或内部电路的补充保护。它们特别适用于需要快速反应的应用场景,例如在电力系统或电路保护装置中。

    技术参数


    | 参数 | 规格 |

    | 温度范围 | 工作温度:-55°C至+85°C |
    | 电压等级 | 250VAC / 125VDC |
    | 断流能力 | 100A@250VAC / 500A@125VAC / 10KA@125VDC |
    | 额定电流范围 | 0.1A 至 10A |
    | 熔断时间 | 在100%额定电流下至少4小时;在135%额定电流下最多1小时;在200%额定电流下最多1秒。 |
    | 热冲击 | 在-55°C到+85°C之间循环热冲击不损坏 |
    | 振动测试 | 经受振动测试(频率10Hz至500Hz) |
    | 潮湿测试 | 经受湿度测试(相对湿度96%,持续240小时) |
    | 盐雾测试 | 经受盐雾测试(5% NaCl溶液,持续时间未明确) |

    产品特点和优势


    1. 高效性能:与传统熔断器相比,体积减小了三分之二,但仍具备出色的性能。
    2. 广泛适用性:能够满足不同电压和电流要求,并且具有高可靠性。
    3. 快速反应:熔断时间极短,可以在短时间内断开过载电路。
    4. 安全可靠:通过UL认证,确保符合国际标准。

    应用案例和使用建议


    应用案例:
    - 在家电设备中用于提供过载保护。
    - 在电力系统中作为后备保护措施。
    使用建议:
    - 确保熔断器的额定电流与负载电流匹配,避免因过载导致频繁更换。
    - 定期检查熔断器的工作状态,及时更换已熔断的熔丝。
    - 在高温环境下使用时,建议采取适当的散热措施,避免过热。

    兼容性和支持


    这些熔断器在各种应用环境中表现良好,可以与多种设备兼容。制造商Littelfuse提供了详细的安装指南和维护手册,并提供技术支持服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁烧断 | 检查电路是否存在过载现象,调整负载或更换更高额定值的熔断器。 |
    | 熔断器无法正常熔断 | 确认熔断器是否正确安装,检查是否有其他保护装置影响其工作。 |
    | 使用过程中发生短路 | 检查电路连接,确认无误后重新连接。 |

    总结和推荐


    2AG 快速反应熔断器以其紧凑的设计、快速的反应速度和广泛的应用范围,成为了许多家用电器和电力系统中不可或缺的安全组件。尽管价格略高于普通熔断器,但由于其高可靠性和耐用性,我们强烈推荐此款熔断器给需要高度安全和性能保障的应用场合。

0224.750DRT2P参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 1.05A²S
额定电流 750mA
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
长*宽*高 5mm(长度)*15mm(宽度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0224.750DRT2P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0224.750DRT2P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0224.750DRT2P 0224.750DRT2P数据手册

0224.750DRT2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
