首页  >  产品百科  >  37012000430

37012000430

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.98A²S 50A 快速熔断 Board Mount (Cartridge Style Excluded) 2A 垂直安装,通孔安装 8mm(长度)*8mm(高度)
供应商型号: 10B-9515992-4
供应商: 国内现货
标准整包数: 1

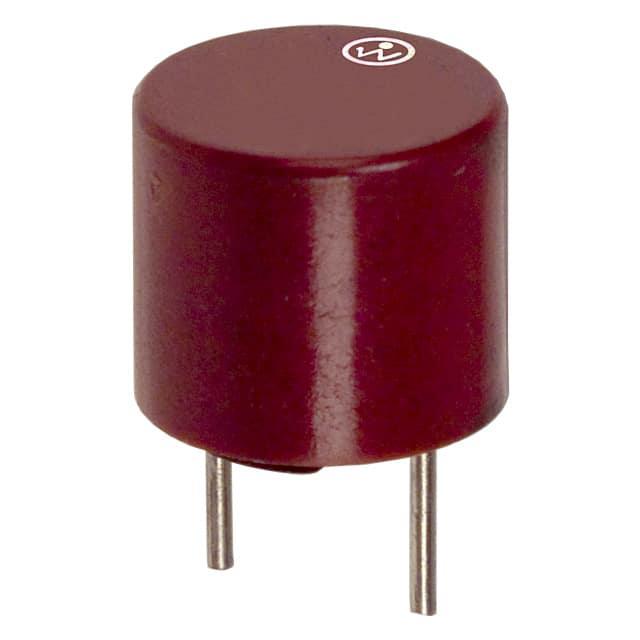

LITTELFUSE 熔断保险丝 37012000430

37012000430概述

    370 系列 TR5® 快速熔断器技术手册

    产品简介


    370 系列 TR5® 快速熔断器是为微型电路板设计的快速响应熔断器,符合 IEC 60127-3 标准,额定电压为 250V。这些熔断器可用于各种场合,例如电池充电器、消费电子、电源供应以及工业控制器等。

    技术参数


    - 认证机构: 包括多个国际认可的证书编号。
    - 电流范围: 从 0.040A 到 6.3A 不等。
    - 电压等级: 额定电压 250V。
    - 分断能力: 达到最大值 35A @ 250VAC(UL 认证为 50A)。
    - 冷态电阻: 范围从 0.0002Ω 到 0.0014Ω。
    - 熔断时间: 在 150% 额定电流下,最少需要 1 小时;在 275% 额定电流下,最少需要 10ms,最多需要 3 秒。
    - 其他电气特性: 包括最大电压降(1.0 × IN)、最大功耗(1.5 × IN)和熔断积分(10 × IN)。

    产品特点和优势


    - 节省空间: 适用于紧凑型 PCB 设计。
    - 多种安装方式: 可直接焊接或插件安装。
    - 抗振动: 能够抵抗冲击和振动。
    - 环保材料: 无铅、无卤素且符合 RoHS 标准。
    - 低内阻: 提供高效率。

    应用案例和使用建议


    370 系列 TR5® 快速熔断器广泛应用于消费电子产品、工业控制器和电池充电器等领域。使用时建议进行应用测试,确保最佳性能。为了保证安装质量,建议采用波峰焊接或手工焊接参数进行操作。

    兼容性和支持


    - 兼容性: 适用于各种标准电路板设计,可与多种电子元器件配合使用。
    - 技术支持: 提供详尽的技术资料和样品支持,确保用户能够顺利使用产品。

    常见问题与解决方案


    1. 焊接过程中温度控制不当: 导致焊接不良。建议严格遵循推荐的焊接参数进行操作。
    2. 安装过程中对引脚造成损害: 确保在安装过程中轻柔操作,避免强力拉扯。
    3. 性能不稳定: 检查电路连接和焊接质量,确保没有虚焊现象。

    总结和推荐


    370 系列 TR5® 快速熔断器以其出色的快速响应能力和广泛的应用范围,在电子行业得到了广泛应用。对于需要高性能、高效能和可靠性的应用,强烈推荐使用该系列产品。

37012000430参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.98A²S
额定电流 2A
熔断电流 50A
长*宽*高 8mm(长度)*8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

37012000430厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

37012000430数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 37012000430 37012000430数据手册

37012000430封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 6.2026
50+ ¥ 5.6184
200+ ¥ 5.1709
2000+ ¥ 4.2839
库存: 106
起订量: 36 增量: 1
交货地:
最小起订量为:25
合计: ¥ 155.06
直接购买
加入购物车
