首页  >  产品百科  >  0314015.VXP

0314015.VXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 292A²S 快速熔断 Cartridge,Ceramic 15A 底座安装 31.75mm(长度)
供应商型号: 576-0314015.VXP
供应商: Mouser
标准整包数: 1

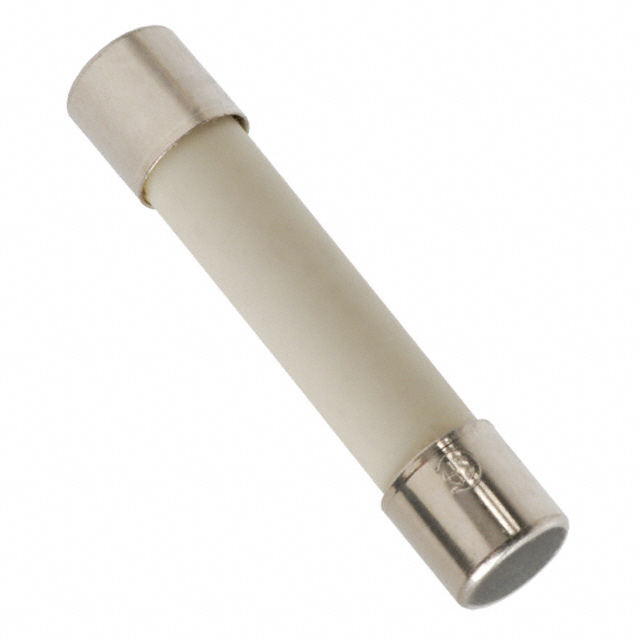

LITTELFUSE 熔断保险丝 0314015.VXP

0314015.VXP概述

    # Littelfuse 314/324 系列 3AB 快速熔断式保险丝

    产品简介


    Littelfuse 的 314/324 系列 3AB 快速熔断式保险丝是一种采用陶瓷体结构设计的产品,适用于高电流负载的应用场合。这种保险丝具有快速反应的特点,能够为各种组件或内部电路提供可靠的保护。此外,它们还拥有较高的中断额定值和电压等级,使其成为多种工业应用的理想选择。
    应用领域
    - 家电设备中的辅助保护
    - 工业设备及利用设备中的个体组件保护
    - 电力系统和其他需要高电流保护的场合

    技术参数


    电气特性
    - 额定电流范围:125mA 至 40A
    - 最低断开时间:1 秒(135% 额定电流)
    - 最大断开时间:30 秒(15A 至 30A,200% 额定电流)
    电压等级
    - 交流 250VAC
    - 直流 125VDC
    - 交流 280VAC(某些型号)
    中断额定值
    - 10KA(125VAC/125VDC)
    - 35A(250VAC)(某些型号)
    - 50A(280VAC)(某些型号)
    冷态电阻
    - 由不同的额定电流决定,范围从 0.00149Ω 到 1.05Ω
    融化 I²t 值
    - 根据不同的额定电流有所不同,范围从 0.0105A²·s 到 22925A²·s

    产品特点和优势


    1. 高电流处理能力:3AB 快速熔断式保险丝能在短时间内迅速切断过载电流,确保电路安全。
    2. 高中断额定值和电压等级:提供更高的安全性,特别适合需要承受高电压和电流的场合。
    3. 陶瓷体结构:增强耐用性,适用于恶劣环境下的长期使用。
    4. 多种认证:获得包括 E10480 和 LR 29862 在内的多个认证机构的认可,证明了产品的可靠性和安全性。
    5. 宽泛的工作温度范围:能够在 -55°C 至 +125°C 的环境中正常工作,适应性强。

    应用案例和使用建议


    应用案例
    在家电设备中,314/324 系列 3AB 快速熔断式保险丝常用于电视机、微波炉等设备中,作为辅助保护装置。这些设备在使用过程中可能会出现瞬间过电流现象,该保险丝能够迅速反应,避免损坏其他组件。
    使用建议
    1. 遵循推荐焊接参数:由于该产品采用无铅设计,建议在焊接过程中严格遵守波峰焊机推荐参数。
    2. 正确安装位置:将保险丝安装在不易受热影响的位置,以保证其正常工作。
    3. 定期检查:为了保证长期的安全运行,应定期检查保险丝的状态并更换已烧断的保险丝。

    兼容性和支持


    该系列保险丝与其他标准电子元件和设备具有良好的兼容性,可以方便地集成到现有系统中。Littelfuse 提供全面的技术支持,包括详细的安装指南和维修手册,以帮助客户顺利部署和维护该产品。

    常见问题与解决方案


    常见问题
    1. 保险丝频繁烧断
    - 解决方案:检查电路是否有短路或过载情况,必要时调整电流限值。
    2. 焊接过程中出现虚焊
    - 解决方案:确保使用适当的焊接参数,避免温度过高导致保险丝损坏。

    总结和推荐


    Littelfuse 的 314/324 系列 3AB 快速熔断式保险丝以其卓越的电气性能和广泛的工作温度范围,成为了高电流应用场合的理想选择。凭借其坚固耐用的设计和广泛的认证,这款保险丝在提高设备安全性和可靠性方面表现出色。因此,强烈推荐在高电流负载的应用中使用这一款保险丝。
    综上所述,Littelfuse 314/324 系列 3AB 快速熔断式保险丝是一款高品质的产品,非常适合那些需要可靠且高性能保护解决方案的应用场合。

0314015.VXP参数

参数
保险丝类型 Cartridge,Ceramic
熔断 I²t 292A²S
额定电流 15A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
长*宽*高 31.75mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0314015.VXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0314015.VXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0314015.VXP 0314015.VXP数据手册

0314015.VXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
