023206.3MXE125P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 90.415A²S 中速熔断 Cartridge,Glass 6.3A 插件,D5.8XL22.5MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-023206.3MXE125P
供应商: 海外现货
标准整包数: 1

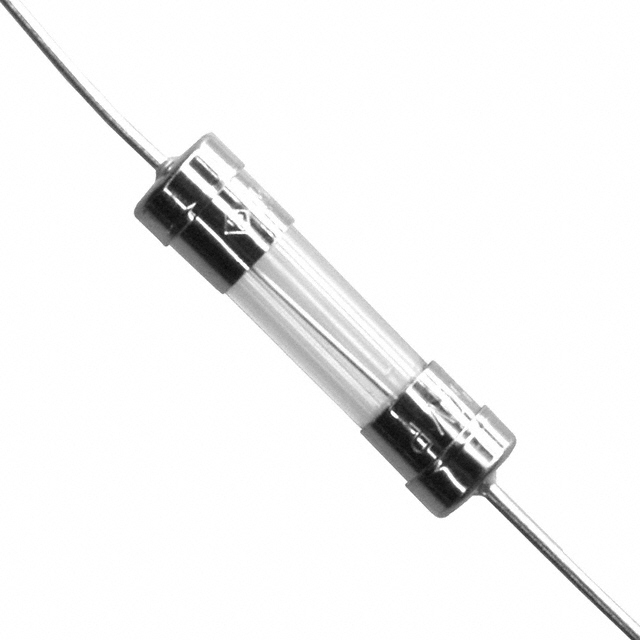

LITTELFUSE 熔断保险丝 023206.3MXE125P

023206.3MXE125P概述

    电子元器件产品技术手册:Littelfuse 232系列保险丝

    产品简介


    Littelfuse 232系列保险丝是一款5×20毫米的中速动作玻璃体保险丝。其主要设计用于满足日本电报与电话公司(DENAN)的技术要求和执法条例(METI)。这些保险丝适用于电器或终端设备作为辅助保护,为组件或内部电路提供个体保护。该保险丝系列提供轴向引线和熔断式两种形式,并且符合RoHS标准和无铅要求。

    技术参数


    - 尺寸: 5×20毫米
    - 动作类型: 中速动作
    - 额定电压: 125/250伏交流电
    - 电流范围:
    - 轴向引线: 1A - 10A
    - 熔断式: 1A - 5A (6.3A - 10A)
    - 断流能力: 10kA @ 125VAC (8A和10A的断流能力为100A @ 250VAC)
    - 冷电阻: 0.0134 - 0.0923欧姆
    - 熔化时间: 130% - 200%
    - 认证: 符合DENAN的附件3要求

    产品特点和优势


    Littelfuse 232系列保险丝的主要特点是其兼容性和可靠性。这些保险丝不仅符合RoHS标准,还通过了DENAN的严格认证。由于其较高的断流能力和较低的冷电阻,这些保险丝在极端环境下表现出色,能够在恶劣环境中保持稳定运行。同时,它们的高耐热性和抗振性使其非常适合需要长时间稳定工作的应用场合。

    应用案例和使用建议


    这些保险丝广泛应用于家用电器、工业设备和电信设备中,作为安全保护措施的一部分。在选择使用这些保险丝时,需要注意其额定电压和电流的选择必须根据具体应用需求来确定。例如,在高电流和高电压的应用中,应选择较高电流额定值的保险丝以确保最佳性能和安全性。此外,建议在实际应用中进行充分测试以验证其性能。

    兼容性和支持


    Littelfuse 232系列保险丝支持多种安装方式,包括面板安装、PC板安装和表面安装等。它们与多种类型的保险丝座兼容,例如345 ISF、345和830等系列的保险丝座。为了获得最佳支持,用户可以参考配套的保险丝座数据表,了解详细的兼容性和应用指南。

    常见问题与解决方案


    - 问题1: 安装后保险丝不导通。
    - 解决方法: 检查保险丝是否正确安装,确认其与应用电压和电流的匹配度。
    - 问题2: 在高温环境下保险丝频繁熔断。
    - 解决方法: 调整保险丝的电流额定值,确保其适合工作温度。
    - 问题3: 保险丝外观变形。
    - 解决方法: 确保正确的焊接参数,避免过度加热导致损坏。

    总结和推荐


    Littelfuse 232系列保险丝以其可靠的设计和卓越的性能,在众多应用中表现优异。它具有广泛的电流和电压范围,能够满足各种复杂环境的需求。尽管价格相对较高,但其优异的性能和高度的可靠性使得它成为市场上值得信赖的选择。我们强烈推荐此产品给需要高质量保险丝解决方案的用户。
    总的来说,Littelfuse 232系列保险丝是一个高性能、高可靠性的选择,尤其适合那些对电气设备保护有较高要求的应用场合。

023206.3MXE125P参数

参数
保险丝类型 Cartridge,Glass
熔断 I²t 90.415A²S
额定电流 6.3A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
熔断特性 中速熔断
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.8XL22.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

023206.3MXE125P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

023206.3MXE125P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 023206.3MXE125P 023206.3MXE125P数据手册
