首页  >  产品百科  >  39500800440

39500800440

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 0.0002A²S 快速熔断 Board Mount (Cartridge Style Excluded) 80mA 插件 通孔安装 8.5mm*4mm*8mm
供应商型号: ZT-39500800440
供应商: 海外现货
标准整包数: 1

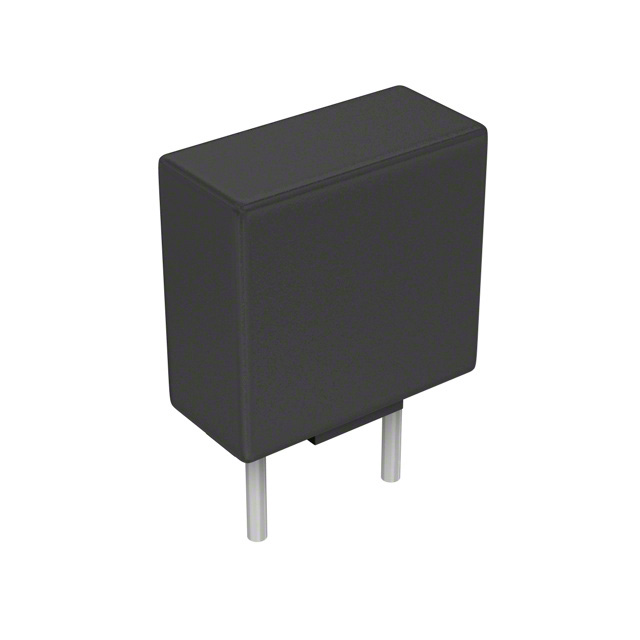

LITTELFUSE 熔断保险丝 39500800440

39500800440概述

    # 395系列TE5® 快速熔断式保险丝技术手册

    产品简介


    395系列TE5® 快速熔断式保险丝是一种专为电子设备提供过载保护的高性能组件。该系列保险丝采用径向引脚设计,适用于各种电子设备,例如电池充电器、消费电子产品、电源供应器和工业控制器等。这些保险丝具有快速响应能力,能在电流过载时迅速切断电路,从而保护设备免受损害。

    技术参数


    电气特性
    - 工作电压: 125V
    - 额定电流范围: 0.05A 至 6.3A
    - 最大破断容量: 100A @ 125VAC
    - 标称冷电阻范围: 0.0001Ω 至 0.0260Ω
    - 电压降范围: 1.0×IN 最大值 (mV)
    - 功率耗散范围: 1.0×IN 最大值 (mW)
    - 熔断积分范围: 10×IN 最大值 (A²s)
    开关特性
    - RoHS合规且无铅
    - 低内部电阻
    - 抗振动和防冲击
    - 卤素自由
    工作环境
    - 操作温度范围: -40°C 至 +85°C
    - 存储条件: +10°C 至 +60°C, 湿度 ≤ 75%

    产品特点和优势


    395系列TE5® 快速熔断式保险丝具备以下显著特点和优势:
    - 环保设计: RoHS合规且无铅,满足现代环保要求。
    - 节省空间: 直接焊接或插件版本,减少PCB空间需求。
    - 国际认证: 获得广泛认可,可应用于全球各地。
    - 抗振动和抗冲击: 具备高可靠性,确保长期稳定运行。
    - 高熔断速率: 可在短时间内快速熔断,提供即时保护。

    应用案例和使用建议


    应用场景
    - 电池充电器: 确保充电过程的安全性。
    - 消费电子产品: 如手机、平板电脑等,防止过流导致损坏。
    - 工业控制器: 保护控制系统不受异常电流影响。
    - 电源供应器: 稳定输出,避免负载波动引起的故障。
    使用建议
    - 选择正确的电流等级: 根据设备的实际需求选择合适的额定电流。
    - 焊接参数: 推荐波峰焊接的预热时间为60至180秒,焊锡温度不超过260°C,焊接时间为2至5秒。手工焊接时,焊铁温度控制在350°C ±5°C,加热时间不超过5秒。
    - 考虑环境因素: 在高温环境下使用时,注意重新评级。

    兼容性和支持


    395系列TE5® 快速熔断式保险丝与其他电子元器件具有良好的兼容性。它们被广泛应用于各种电路板和系统中,与主流的电子设备相兼容。制造商提供了详尽的支持和服务,包括样品请求和资料下载。请参考技术手册以获取更详细的信息。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 熔断器熔断后无法立即恢复正常运行。
    - 解决方案: 更换新的熔断器,确保安装正确且焊接牢固。

    2. 问题: 焊接过程中出现松动或损坏。
    - 解决方案: 严格按照焊接参数进行操作,确保焊点质量。

    3. 问题: 熔断器在正常情况下意外熔断。
    - 解决方案: 检查电路是否存在异常电流,确保设备正常运行。

    总结和推荐


    综上所述,395系列TE5® 快速熔断式保险丝是一款高效、可靠的过流保护组件,具有优秀的电气特性和环境适应性。它适合广泛的应用场景,尤其在需要快速响应和高可靠性的环境中表现出色。强烈推荐使用该产品以提高电子设备的整体安全性和稳定性。
    通过结合其环保特性、广泛的适用性和易用性,395系列TE5® 快速熔断式保险丝是电子设计和制造的理想选择。

39500800440参数

参数
额定电压-AC 125V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.0002A²S
额定电流 80mA
熔断电流 -
长*宽*高 8.5mm*4mm*8mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

39500800440厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

39500800440数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 39500800440 39500800440数据手册

39500800440封装设计

查看详情并下载
Symbol
Footprint
3D Model
