首页  >  产品百科  >  FLNR009.T

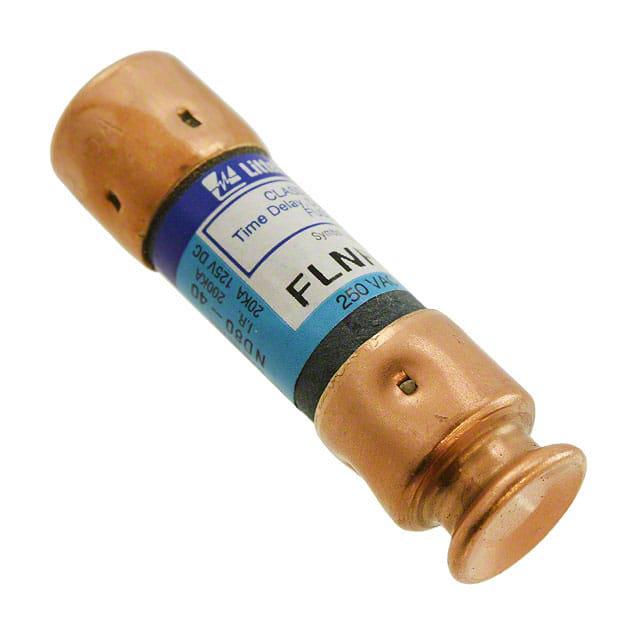

FLNR009.T

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 慢速熔断 Cartridge 9A 底座安装,标准安装,盒式安装 50.8mm(长度)
供应商型号: 576-FLNR009.T
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 FLNR009.T

FLNR009.T概述

    # POWR-GARD® Fuse 技术手册

    产品简介


    POWR-GARD® Fuse(型号FLNR/FLSR系列)是用于电路保护的通用型保险丝。这些保险丝提供先进的短路和过载保护,广泛应用于各类电路中,特别是包含电动机的电路。产品提供指示和非指示版本,使用户能够快速识别电路状态。

    技术参数


    电气规格
    - 电压等级:250伏交流电(FLNRID),600伏交流电(FLSRID)
    - 电流范围:1/10至600安培
    - 直流电压等级:125伏(FLNR 1/10 – 30安培);125伏(FLNRID 35 – 600安培);300伏(FLSRID)
    - 断流能力:200千安(交流电,Littelfuse自认证);20千安(直流电)
    其他规格
    - 认证标准:UL List (文件编号E81895),CSA认证(文件编号LR29862),联邦规范WF-1814(QPL-W-F-1814)
    - 环境适应性:适用于广泛的工业环境
    - 峰值限流曲线:请参阅数据表中的图表

    产品特点和优势


    POWR-GARD® Fuse 的显著特点是其双重元素设计,能够同时提供短路和过载保护。此外,该保险丝有指示和非指示两种版本可选,便于用户快速判断电路状态。这些保险丝具有优秀的电流限制效果,能够有效保护电动机及其他敏感设备。

    应用案例和使用建议


    应用场景
    - 开关柜主电路和分支电路
    - 电机控制中心
    - 变压器
    - 服务入口开关
    使用建议
    对于1/10到30安培的250伏保险丝,建议选择非指示版本的FLNR系列保险丝,以满足特定应用需求。

    兼容性和支持


    推荐安装底座
    - LFR60系列
    - LFR25系列
    支持与维护
    该产品的技术信息和CAD图纸可以在官方网址上下载。如有需要,制造商还提供技术支持和售后服务。

    常见问题与解决方案


    问题1:保险丝烧毁后如何更换?
    - 解决方法:确保电源已完全关闭并接地,再更换新的保险丝。请根据额定电流值选择合适的保险丝。
    问题2:如何确定合适的保险丝规格?
    - 解决方法:依据具体电路的电流需求和预期短路电流来选择合适规格的保险丝。推荐使用产品数据表中的表格进行参考。

    总结和推荐


    POWR-GARD® Fuse凭借其卓越的性能和广泛应用领域的适用性,在市场上具有较强的竞争力。该产品能够为各种类型的电路提供可靠的保护,特别是对于含有电动机的复杂电路。因此,强烈推荐在需要高可靠性的应用场景中选用POWR-GARD® Fuse。
    总之,POWR-GARD® Fuse以其双重元素设计、广泛的电流范围和优异的短路及过载保护能力,成为众多应用的理想选择。无论是在工业应用还是家用电器中,这款保险丝都能确保系统的安全运行。

FLNR009.T参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 9A
熔断电流 -
长*宽*高 50.8mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

FLNR009.T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

FLNR009.T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE FLNR009.T FLNR009.T数据手册

FLNR009.T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.0085 ¥ 143.7218
5+ $ 13.508 ¥ 114.1426
10+ $ 12.2364 ¥ 103.3976
50+ $ 10.1412 ¥ 85.6931
100+ $ 9.342 ¥ 78.9399
250+ $ 8.1585 ¥ 68.9393
500+ $ 7.5075 ¥ 63.4384
1000+ $ 7.014 ¥ 59.2683
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 143.72
直接购买
加入购物车
