首页  >  产品百科  >  020201.5HXG

020201.5HXG

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.54A²S 快速熔断 Board Mount (Cartridge Style Excluded) 1.5A SMD 贴片安装 9.45mm*6.35mm*4.19mm
供应商型号: 576-020201.5HXG
供应商: Mouser
标准整包数: 1

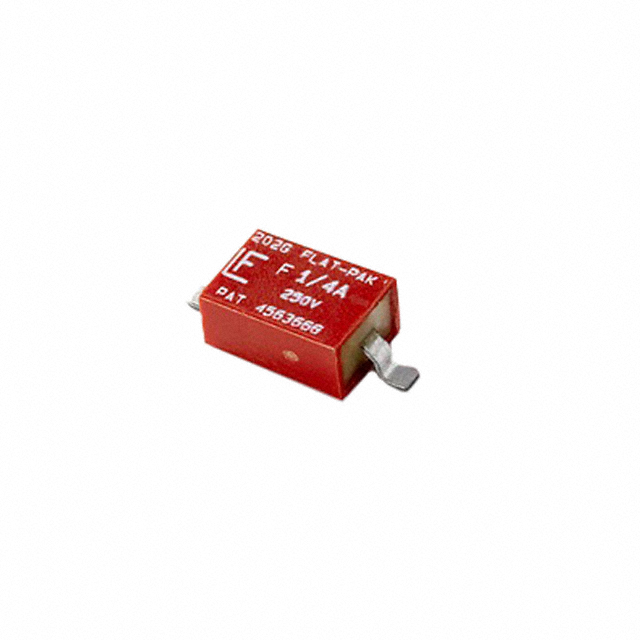

LITTELFUSE 熔断保险丝 020201.5HXG

020201.5HXG概述

    FLAT-PAK® Fast-Acting Fuse > 202 Series

    产品简介


    FLAT-PAK® 202系列快熔型保险丝和慢熔型保险丝(Slo-Blo®)旨在为各种应用提供可靠保护。它们适用于多种领域,包括消费电子产品、工业设备和通信系统。这些保险丝采用紧凑的扁平封装设计,具备低剖面和矩形外形,适合表面安装或通孔安装,以适应不同的电路板设计需求。

    技术参数


    以下是FLAT-PAK® 202系列保险丝的技术规格和性能参数:
    - 额定电压: 250 VAC
    - 额定电流范围: 0.063A - 5A
    - 断路容量: 50A @ 250VAC
    - 最高操作温度: -55°C 至 125°C
    - 引脚尺寸: 铜基带镀锡/镀铅(Tin/Lead Plated Copper)
    - 引脚可焊性: 符合MIL-STD-202方法208标准
    - 清洗能力: 可用大多数常用溶剂进行电路板清洗
    - 开路时间:
    - 额定电流的100%: 最少4小时
    - 额定电流的200%: 最多2秒

    产品特点和优势


    - 双版本设计: 快熔型和慢熔型可供选择,满足不同应用需求。
    - 低剖面设计: 便于集成到空间受限的应用环境中。
    - 高可靠性: 具备50A @ 250VAC的断路能力,保证电路安全。
    - 广泛适用温度范围: 可在-55°C至125°C之间稳定工作,适应多种恶劣环境。
    - 高质量材料: 使用高导电性铜基带并经过镀锡/镀铅处理,确保长期稳定性。

    应用案例和使用建议


    FLAT-PAK® 202系列保险丝广泛应用于消费电子产品如手机、笔记本电脑,工业设备如电机控制单元,以及通信系统如路由器和交换机。为了确保最佳性能,建议在实际应用前进行充分的测试和验证。例如,在高温环境下应重新评定电流负载,以避免过载导致的损坏。

    兼容性和支持


    - 兼容性: 适用于表面贴装和通孔两种安装方式。
    - 包装选项: 包括散装、24mm带状卷绕和抗静电存储盒。
    - 支持和服务: 厂商提供详尽的数据表和技术文档,方便用户获取所需信息,并设有样品服务以便于评估和测试。

    常见问题与解决方案


    1. 问题: 保险丝在正常使用下频繁烧断。
    - 解决办法: 检查电路是否存在过载或短路现象,必要时重新计算和调整电流负载。
    2. 问题: 焊接过程中保险丝引脚出现松动。
    - 解决办法: 检查焊接参数是否符合要求,并确保按照制造商推荐的方法进行焊接。
    3. 问题: 温度过高影响保险丝正常工作。
    - 解决办法: 根据环境温度重新评估电流负载,并在必要时增加散热措施。

    总结和推荐


    FLAT-PAK® 202系列保险丝凭借其出色的可靠性、灵活性和广泛的适用范围,成为各类电子设备中不可或缺的安全保护组件。通过全面的技术支持和多样化的包装选项,Littelfuse为用户提供了便捷的使用体验。因此,强烈推荐使用FLAT-PAK® 202系列保险丝,特别是在对安全性有较高要求的应用场合。

020201.5HXG参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.54A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 9.45mm*6.35mm*4.19mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

020201.5HXG厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

020201.5HXG数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 020201.5HXG 020201.5HXG数据手册

020201.5HXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6585 ¥ 56.2643
5+ $ 6.149 ¥ 51.9591
10+ $ 5.929 ¥ 50.1001
25+ $ 4.7412 ¥ 40.0631
50+ $ 4.5252 ¥ 38.2379
100+ $ 3.942 ¥ 33.3099
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.26
