0102 0079Z

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 夹 Cartridge 15A 通孔安装 7.87mm(长度)*7.11mm(高度)
供应商型号:
供应商:
标准整包数: 0

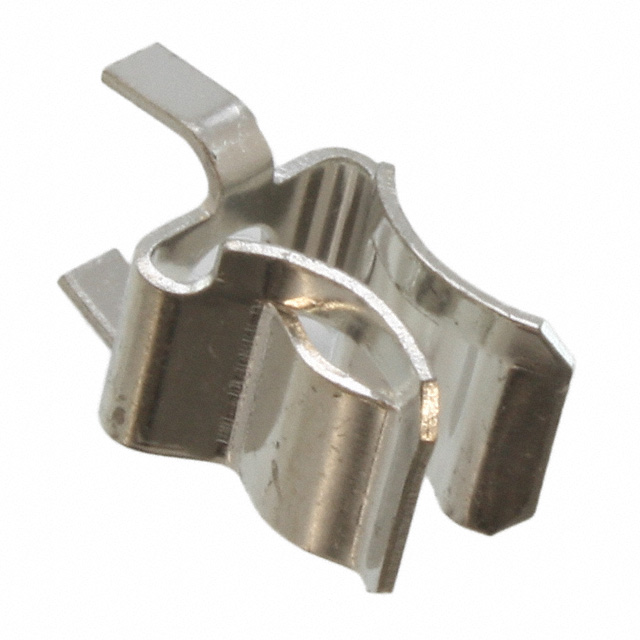

LITTELFUSE 保险丝座和保险丝夹 0102 0079Z

0102 0079Z概述

    Cartridge Fuse Clips 102/122系列电路板安装保险丝夹

    1. 产品简介


    Cartridge Fuse Clips(保险丝夹)是专为直径为1/4英寸的保险丝设计的电路板安装型保险丝夹。这些保险丝夹适用于多种电子设备,如电源供应器、通信设备和其他需要过载保护的应用场景。本系列包括102系列和122系列两种型号,每种型号都有不同的材料和电镀选项,以适应不同的应用需求。

    2. 技术参数


    - 保险丝长度("A"长度)
    - 5/8英寸:0.750英寸
    - 3/4英寸:0.875英寸
    - 7/8英寸:1.000英寸
    - 1英寸:1.125英寸
    - 1 1/16英寸:1.187英寸
    - 1 1/4英寸:1.347英寸
    - 1 7/16英寸:1.562英寸
    - 兼容保险丝尺寸
    - 直径为1/4英寸的保险丝,例如312、313、314、326、505、506、508系列。
    - 电流等级
    - 102系列最大电流:15安培
    - 122系列最大电流:30安培
    - 产品尺寸
    - 直接引脚:长度10.67毫米(0.42英寸),宽度7.11毫米(0.28英寸)
    - 弯曲引脚:长度7.87毫米(0.31英寸),宽度7.11毫米(0.28英寸)
    - 孔径
    - 直接引脚:直径2.54毫米(0.100英寸)
    - 弯曲引脚:直径2.03毫米(0.08英寸)

    3. 产品特点和优势


    - 材料选择多样:102系列采用弹簧黄铜和镀锡处理,122系列则提供铜镍合金、铍铜银镀层和铍铜镀锡处理等多种材料选项。
    - 高电流承载能力:122系列最高可承载30安培电流,适用于大功率应用。
    - 灵活的引脚设计:直插式和弯曲式引脚设计,方便不同电路板布局的需求。
    - 环保标准符合:所有产品均符合RoHS标准,无铅设计。

    4. 应用案例和使用建议


    - 应用案例:102/122系列保险丝夹广泛应用于电源供应器、通信设备、工业控制系统等场合,用于保护电路免受过载和短路损害。
    - 使用建议:根据具体应用需求选择合适的保险丝夹型号和材料。建议进行应用测试,确保产品在特定应用中的可靠性和安全性。

    5. 兼容性和支持


    - 兼容性:102/122系列保险丝夹与直径为1/4英寸的多种保险丝兼容,如312、313、314、326、505、506、508系列。
    - 支持和服务:Littelfuse公司提供全面的技术支持和售后服务,包括样品申请和数据表资源下载。

    6. 常见问题与解决方案


    - 问题1:保险丝夹接触不良。
    - 解决方案:检查引脚是否正确插入并确保接触良好;必要时重新焊接引脚。
    - 问题2:保险丝夹过热。
    - 解决方案:确认所选保险丝的最大电流不超过保险丝夹的额定电流;检查电路是否存在异常情况。
    - 问题3:保险丝夹损坏。
    - 解决方案:更换新的保险丝夹;检查是否有外部物理损伤或电路过载导致的损坏。

    7. 总结和推荐


    综上所述,Cartridge Fuse Clips 102/122系列保险丝夹具有出色的电流承载能力和多样的材料选择,适用于各种电路保护需求。推荐在电源供应器、通信设备和其他需要过载保护的应用中使用。为了确保最佳效果,建议进行应用测试并选择合适的型号和材料。

0102 0079Z参数

参数
额定电流 15A
保险丝座类型
保险丝类型 Cartridge
长*宽*高 7.87mm(长度)*7.11mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

0102 0079Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0102 0079Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 0102 0079Z 0102 0079Z数据手册

0102 0079Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
