80708000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 300V 11.7A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 800mA 通孔安装 12.4mm*6.4mm*9.2mm
供应商型号: ZT-80708000000
供应商: 海外现货
标准整包数: 1

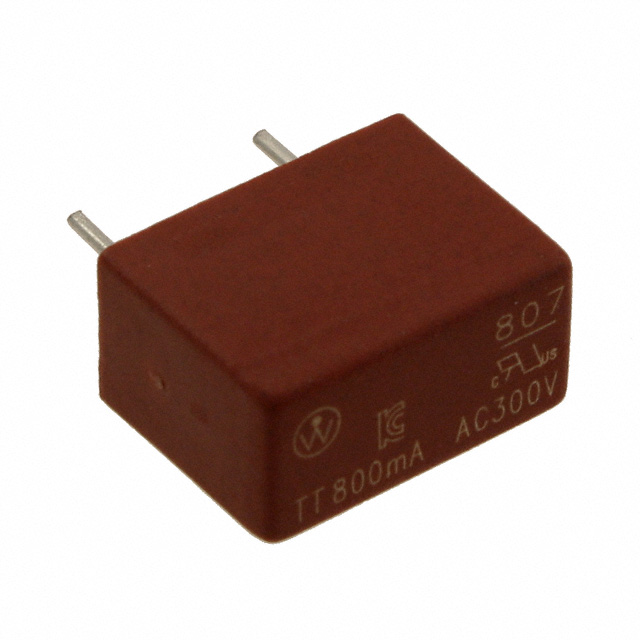

LITTELFUSE 熔断保险丝 80708000000

80708000000概述

    807系列时间延迟熔断丝

    产品简介


    807系列时间延迟熔断丝是一种专为过电流保护设计的小型化时间延迟型熔断丝。它适用于需要对电路进行快速响应和高效保护的应用场合。该系列产品通过了多种认证机构的批准,适用于电池充电器、消费电子产品、电源供应器和工业控制器等多个领域。

    技术参数


    - 额定电流范围: 0.8A至6.3A
    - 电压等级: 300V
    - 最大分断电流: 100A @ 300VAC
    - 标称冷电阻: 0.0100至0.1887欧姆
    - 最大功率损耗: 332mW(对于0.8A的额定电流)
    - 熔化积分: 12.480至1099.000A²s
    - 环境温度范围: -40°C至+125°C
    - 预热时间和冷却时间: 60-180秒预热时间,2-5秒焊接时间
    - 振动抵抗: 24次循环,每次15分钟,频率范围10-60Hz,振幅0.75mm;20-2000Hz,加速度10g

    产品特点和优势


    - 低内部电阻: 减少功率损耗并提高效率
    - 高浪涌耐受能力: 由于具有较高的I²t值,能够承受较大的浪涌电流而不发生误动作
    - 环保材料: 铅和卤素自由,符合RoHS标准
    - 直接焊接到PCB板上: 支持插装或直接焊接,减少PCB空间需求
    - 耐振动和冲击: 拥有高抗震和抗振动能力,能够在恶劣环境中稳定工作

    应用案例和使用建议


    807系列熔断丝广泛应用于电池充电器、消费电子产品和工业控制器等领域。例如,在一个典型的电池充电器中,这款熔断丝可以有效地保护电路免受短路和过载的影响。在实际应用中,建议按照厂商推荐的焊接参数进行安装,确保最佳效果。特别需要注意的是,这些设备不推荐用于红外回流或对流再流过程。

    兼容性和支持


    该系列熔断丝与其他电子元器件和设备具有良好的兼容性。Littelfuse公司提供了详细的技术文档和支持服务,以帮助客户更好地理解和使用这些产品。此外,厂商还提供了详细的焊接参数和测试方法,以确保产品的可靠性和稳定性。

    常见问题与解决方案


    1. 问题: 如何正确选择适合的熔断丝?
    - 解决方案: 根据负载电流的要求选择适当的额定电流,参考产品手册中的电气特性表格,确保选择合适的熔断丝型号。

    2. 问题: 熔断丝在过载时为什么会失效?
    - 解决方案: 过载会导致熔断丝过热,一旦达到熔点,熔断丝会熔断以切断电路。建议定期检查电路,避免长时间过载运行。

    总结和推荐


    总体而言,807系列时间延迟熔断丝是一款具有高性能、可靠性和适用性的产品。它的高浪涌耐受能力和低内部电阻使其成为众多应用场合的理想选择。推荐给那些需要高效过电流保护的应用项目。不过,在使用过程中仍需注意正确的焊接参数和操作规范,以确保最佳性能和可靠性。

80708000000参数

参数
熔断 I²t 11.7A²S
额定电流 800mA
熔断电流 -
额定电压-AC 300V
额定电压-DC 300V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 12.4mm*6.4mm*9.2mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

80708000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

80708000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 80708000000 80708000000数据手册

80708000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
