0274001.V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.0648A²S 快速熔断 Board Mount (Cartridge Style Excluded) 1A 插件 垂直安装,通孔安装 8.89mm(长度)*8.89mm(高度)
供应商型号: ZT-0274001.V
供应商: 海外现货
标准整包数: 1

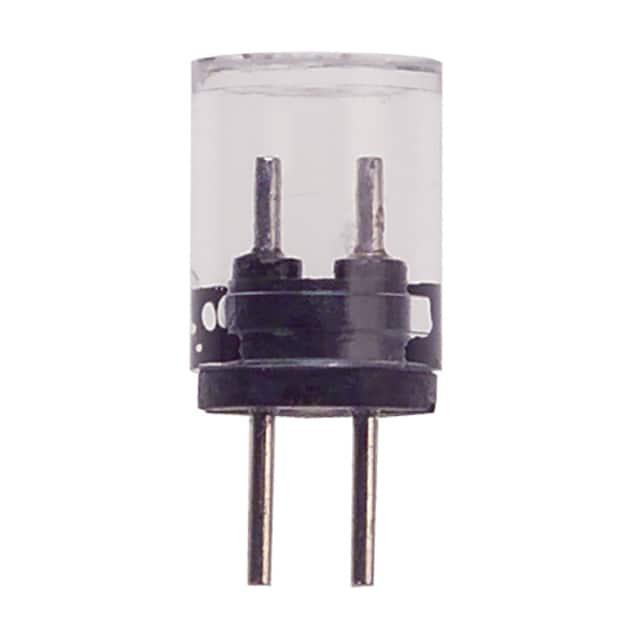

LITTELFUSE 熔断保险丝 0274001.V

0274001.V概述

    # MICRO™ Very Fast-Acting Fuse 技术手册

    产品简介


    MICRO™ Very Fast-Acting Fuse 是一种专门用于高可靠性需求场合的电子元器件,最初为美国太空计划开发。此系列的熔断器采用紧凑设计,提供了从0.002A到5A的不同额定电流范围,适用于广泛的电路设计需求。MICRO™ 熔断器有插件式和径向引脚两种类型,可以在各种类型的电路板和其他设备中使用。

    技术参数


    以下是该系列熔断器的关键技术规格和性能参数:
    | 额定电流(A) | 额码代码 | 最大电压(V) | 短路分断能力(A@VAC/VDC) | 冷态电阻(欧姆) | 熔断能量(A²s) |
    |
    | 0.002 | 0002 | 125 | 10,000@125 | 0.00000000845 | X |
    | 0.005 | 0005 | 125 | 2,800 | 0.0000000766 | X |
    | 0.010 | 0010 | 125 | 80 | 0.000000462 | X |
    | ... | ... | ... | ... | ... | ... |
    工作环境
    - 273 和 279 系列: -55°C 至 +85°C
    - 272 和 278 系列: -55°C 至 +125°C
    特殊特性
    - 军事级: 可选
    - 高分断能力
    - 透明盖选项: 可查看熔丝状态
    - 适用于低至0.002A到5A的电流范围
    - 可选短或长引脚插件
    - 适用设备: 印刷电路板和其他类似设备

    产品特点和优势


    MICRO™ Very Fast-Acting Fuse 的主要优势在于其非常快速的响应时间和高可靠性。这使得它特别适合于需要瞬间保护的电子系统,如军用和航空航天应用。其独特的透明盖设计可以直观地观察到熔丝的状态,从而方便维护和故障排查。

    应用案例和使用建议


    应用案例
    该系列熔断器广泛应用于高可靠性要求的设备中,如航空航天设备、医疗仪器、工业控制系统等。其快速响应时间有助于避免瞬时过流对敏感电子组件造成的损坏。
    使用建议
    - 在焊接过程中遵循推荐的焊接参数,以确保最佳安装效果。
    - 考虑熔断器的工作温度限制,选择合适的型号进行使用。
    - 在实际应用中进行充分的测试,以验证其适应性。

    兼容性和支持


    该系列熔断器具有良好的兼容性,可以与各种电路板和其他电子组件配合使用。Littelfuse 提供详细的技术支持和维护信息,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    常见问题
    1. 熔断器未能正常动作
    - 解决方案: 检查焊接质量和安装方式,确保没有虚焊或松动的情况。
    2. 熔断器过早烧断
    - 解决方案: 重新评估电路中的电流负载,确保不超过熔断器的额定电流。
    3. 无法通过目视检查确认状态
    - 解决方案: 联系供应商获取更多关于透明盖使用的说明和支持。

    总结和推荐


    总体而言,MICRO™ Very Fast-Acting Fuse 系列以其高可靠性、快速响应和广泛的应用范围而著称。对于需要高可靠性和快速保护的场合,这是一个非常好的选择。尽管其价格可能相对较高,但考虑到其卓越的性能和可靠性,仍值得推荐。
    希望这份技术手册能帮助您更好地了解和使用 MICRO™ Very Fast-Acting Fuse 系列熔断器。如有任何疑问或需要进一步的帮助,请随时联系 Littelfuse 官方技术支持团队。

0274001.V参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.0648A²S
额定电流 1A
长*宽*高 8.89mm(长度)*8.89mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0274001.V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0274001.V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0274001.V 0274001.V数据手册

0274001.V封装设计

查看详情并下载
Symbol
Footprint
3D Model
